Составной объект двух изображений

свернуть все на странице

Синтаксис

C = imfuse(A,B)
[C RC] = imfuse(A,RA,B,RB)
C = imfuse(___,method)
C = imfuse(___,Name,Value)

Описание

пример

C = imfuse(A,B) создает составное изображение из двух изображений, A и B. Если A и B являются различными размерами, imfuse заполняет меньшие размерности нулями так, чтобы оба изображения были одного размера прежде, чем создать составной объект. Вывод, C, является числовой матрицей, содержащей сплавленную версию изображений A и B.

пример

[C RC] = imfuse(A,RA,B,RB) создает составное изображение из двух изображений, A и B, с помощью пространственной информации о ссылке, предоставленной в RA и RB. Вывод RC задает пространственную информацию о ссылке для сплавленного вывода, отображают C.

пример

C = imfuse(___,method) использует алгоритм, заданный method.

пример

C = imfuse(___,Name,Value) задает дополнительные опции с одним или несколькими аргументами пары Name,Value, с помощью любого из предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Загрузите изображение в рабочую область. Создайте копию с примененным смещением вращения.

A = imread('cameraman.tif');
B = imrotate(A,5,'bicubic','crop');

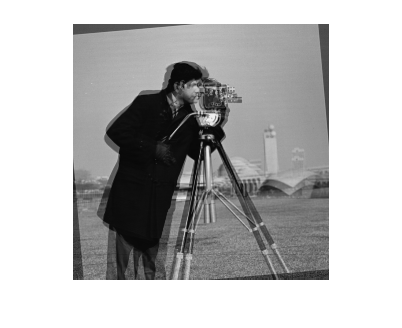

Создайте смешанное изображение наложения, масштабируя интенсивность A и B совместно как один набор данных. Просмотрите сплавленное изображение.

C = imfuse(A,B,'blend','Scaling','joint');
imshow(C)

Сохраните получившийся образ как файл .png.

imwrite(C,'my_blend_overlay.png');
Скрипт Open Live Script

Загрузите изображение в рабочую область. Создайте копию и примените смещение вращения.

A = imread('cameraman.tif');
B = imrotate(A,5,'bicubic','crop');

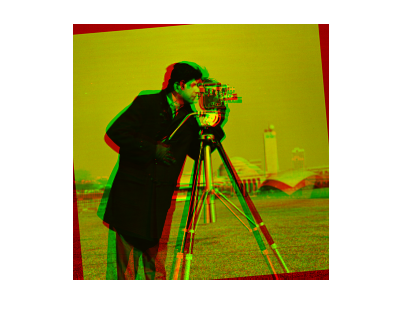

Создайте смешанное изображение наложения, с помощью красного для изображения A, зеленый для изображения B, и желтый для областей подобной интенсивности между двумя изображениями. Затем отобразите изображение наложения.

C = imfuse(A,B,'falsecolor','Scaling','joint','ColorChannels',[1 2 0]);
imshow(C)

Сохраните получившийся образ как файл .png.

imwrite(C,'my_blend_red-green.png');
Скрипт Open Live Script

Загрузите изображение в рабочую область и создайте пространственный ссылочный объект, сопоставленный с нею.

A = dicomread('knee1.dcm');
RA = imref2d(size(A));

Создайте второе изображение путем изменения размеров изображения A и создайте пространственный ссылочный объект, сопоставленный с тем изображением.

B = imresize(A,2);
RB = imref2d(size(B));

Установите параметры ссылочного объекта, чтобы задать пределы координат в мировых координатах.

RB.XWorldLimits = RA.XWorldLimits;
RB.YWorldLimits = RA.YWorldLimits;

Создайте смешанное изображение наложения с помощью цвета, чтобы указать на области подобной интенсивности. Этот пример использование, красное для изображения A, зеленый для изображения B, и желтый для областей подобной интенсивности между двумя изображениями.

C = imfuse(A,B,'falsecolor','Scaling','joint','ColorChannels',[1 2 0]);

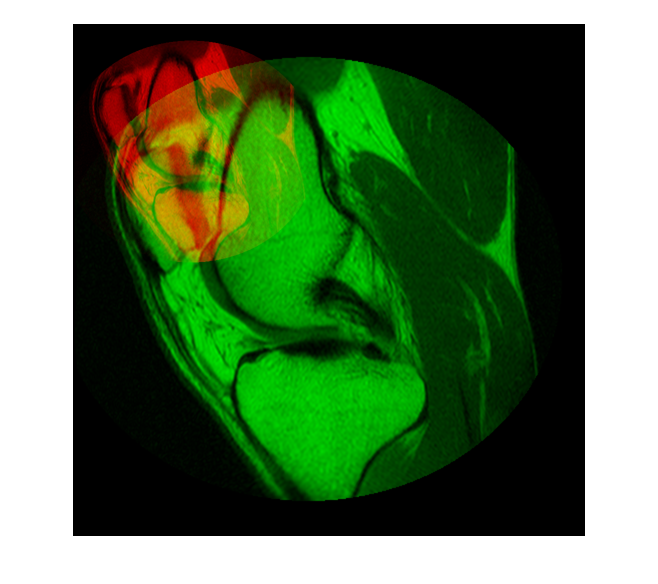

Отобразите сплавленное изображение. Отметьте, как изображения, кажется, не совместно используют много областей подобной интенсивности. В данном примере сплавленное изображение уменьшается для более легкого отображения.

C = imresize(C,0.5);
imshow(C)

Создайте новое сплавленное изображение, на этот раз с помощью пространственной информации о ссылке в RA и RB.

[D,RD] = imfuse(A,RA,B,RB,'ColorChannels',[1 2 0]);

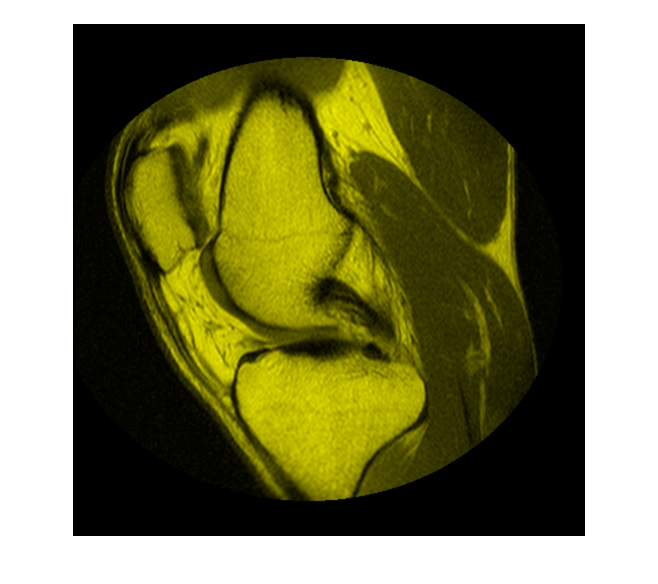

Отобразите новое сплавленное изображение. В этой версии изображение кажется желтым, потому что изображения A и B имеют ту же степень в системе мировой координаты. Изображения на самом деле выравниваются, даже при том, что B является дважды размером A. В данном примере сплавленное изображение уменьшается для более легкого отображения.

D = imresize(D,0.5);
imshow(D)

Входные параметры

свернуть все

Отобразите, чтобы быть объединенными в составное изображение, заданное как шкала полутонов, истинный цвет или двухуровневое изображение.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | логический

Отобразите, чтобы быть объединенными в составное изображение, заданное как шкала полутонов, истинный цвет или двухуровневое изображение.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | логический

Пространственная информация о ссылке, сопоставленная с входом, отображает A, заданный как пространственный ссылочный объект класса imref2d.

Пространственная информация о ссылке, сопоставленная с входом, отображает B, заданный как пространственный ссылочный объект класса imref2d.

Алгоритм раньше комбинировал изображения, заданные как одно из следующих значений.

МетодОписание
'falsecolor'Создает составное изображение RGB, показывающее A и B, наложенный в различных цветных полосах. Серые области в составном изображении показывают, где два изображения имеют ту же интенсивность. Пурпурные и зеленые области показывают, где интенсивность отличается. Это - метод по умолчанию.
'blend'Оверлейные программы A и B с помощью альфа-смешивания.
'checkerboard'Создает изображение с чередованием прямоугольных областей от A и B.
'diff'Создает изображение различия из A и B.
'montage'Помещает A и B друг рядом с другом в том же изображении.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Scaling','joint' масштабирует значения интенсивности A и B вместе как один набор данных.

Опция масштабирования интенсивности, заданная как одно из следующих значений:

'independent'Масштабирует значения интенсивности A и B независимо, когда C создается.
'joint'Масштабирует значения интенсивности в изображениях совместно, как будто они были вместе в том же изображении. Эта опция полезна когда это необходимо, чтобы визуализировать регистрацию мономодальных изображений, где одно изображение содержит значения заливки, которые являются вне динамического диапазона другого изображения.
'none'Никакое дополнительное масштабирование.

Канал цвета вывода для каждого входного изображения, заданного как одно из следующих значений:

[R G B]Три вектора элемента, которые задают который изображение присвоить красным, зеленым, и синим каналам. R, G, и значения B должны быть 1 (для первого входного изображения), 2 (для второго входного изображения), и 0 (ни для какого изображения).
'red-cyan'Ярлык для векторного [1 2 2], который подходит для красных/голубых анаглифов стерео
'green-magenta'Ярлык для векторного [2 1 2], который является опцией высокой контрастности, идеалом для людей со многими видами дальтонизма

Выходные аргументы

свернуть все

Сплавленное изображение, которое является составным объектом входных изображений, возвратилось как шкала полутонов, истинный цвет или двухуровневое изображение.

Типы данных: uint8

Пространственная информация о ссылке, возвращенная как пространственный ссылочный объект.

Советы

  • Используйте imfuse, чтобы создать составную визуализацию, которую можно сохранить в файл. Используйте imshowpair, чтобы отобразить составную визуализацию на экран.

Смотрите также

| |

Представленный в R2012a
