bufferm

Буферные зоны для полигонов долготы широты

Синтаксис

[latb,lonb] = bufferm(lat,lon,bufwidth) [latb,lonb] = bufferm(lat,lon,bufwidth,direction) [latb,lonb] = bufferm(lat,lon,bufwidth,direction,npts)

Описание

[latb,lonb] = bufferm(lat,lon,bufwidth) вычисляет буферную зону вокруг строки или полигона. Если векторы, lat и lon, в модулях степеней, задают строку, то latb и lonb задают полигон, который содержит все точки, которые находятся в пределах определенного расстояния, bufwidth, строки. bufwidth является скаляром, заданным в градусах дуги вдоль поверхности. Если векторы, lat и lon задают полигон, то latb и lonb задают область, которая содержит весь внешний вид точек к полигону, которые находятся в пределах bufwidth полигона.

[latb,lonb] = bufferm(lat,lon,bufwidth,direction) где direction задает, является ли буферная зона в ('in') или вне ('out') полигона. Третья опция, 'outPlusInterior', возвращает объединение внешнего буфера (как был бы вычислен с помощью 'out') с внутренней частью полигона. Если вы не предоставляете значение direction, bufferm использует 'out' в качестве значения по умолчанию и возвращает буферную зону вне полигона. Если вы предоставляете 'in' как значение direction, bufferm возвращает буферную зону в полигоне. Если вы находите буферную зону вокруг строки, 'out' является единственной допустимой опцией.

[latb,lonb] = bufferm(lat,lon,bufwidth,direction,npts) управляет числом точек, используемым, чтобы создать круги о вершинах полигона. Большее число точек производит более сглаженные буферы, но требует большего количества времени. Если npts не использован, 13 точек на круг используются.

Примеры

свернуть все

Зоны дисплейного буфера внутри и снаружи Великих озер

Скрипт Open Live Script

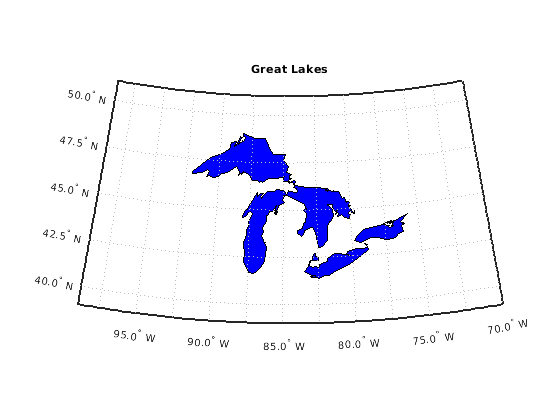

Отобразите упрощенную версию пяти полигонов, которые представляют Великие озера.

load conus
tol = 0.05;
[latr, lonr] = reducem(gtlakelat, gtlakelon, tol);
figure('Color','w')
ax = usamap({'MN','NY'});
setm(ax,'MLabelLocation',5)
geoshow(latr, lonr, 'DisplayType', 'polygon', ...
   'FaceColor', 'blue')
title('Great Lakes')

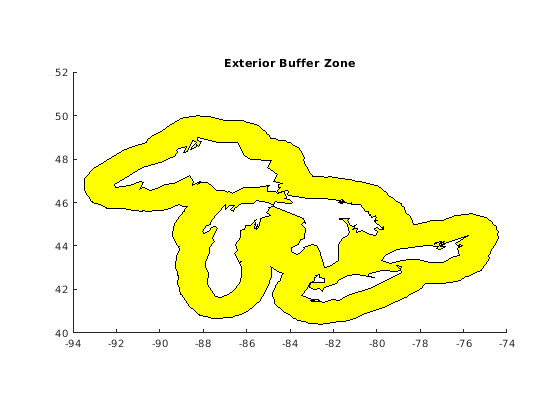

Установите буферную ширину и отобразите буферную зону вне озер.

figure;
bufwidth = 1;
[latb, lonb] = bufferm(latr, lonr, bufwidth);
geoshow(latb, lonb, 'DisplayType', 'polygon', ...
   'FaceColor', 'yellow')
title('Exterior Buffer Zone')

Отобразите буферную зону в полигоне.

figure;
[lati, loni] = bufferm(latr, lonr, 0.3*bufwidth, 'in');
geoshow(lati, loni, 'DisplayType', 'polygon', ...
   'FaceColor', 'magenta')
title('Interior Buffer Zone')

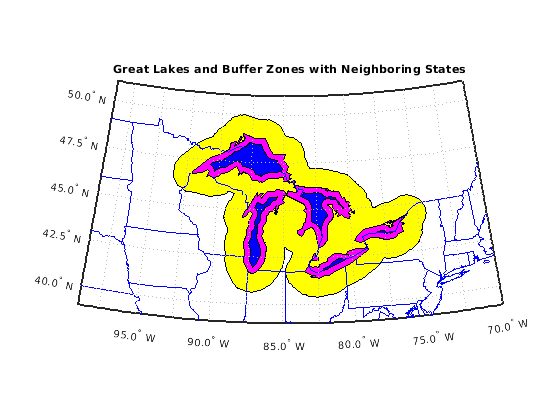

Отобразите Великие озера с внутренними и внешними буферными зонами на фоне соседних государств.

figure('Color','w')
ax = usamap({'MN','NY'});
setm(ax,'MLabelLocation',5)
geoshow(latb, lonb, 'DisplayType', 'polygon', 'FaceColor', 'yellow')
geoshow(latr, lonr, 'DisplayType', 'polygon', 'FaceColor', 'blue')
geoshow(lati, loni, 'DisplayType', 'polygon', 'FaceColor', 'magenta')
geoshow(uslat, uslon)
geoshow(statelat, statelon)
title('Great Lakes and Buffer Zones with Neighboring States')

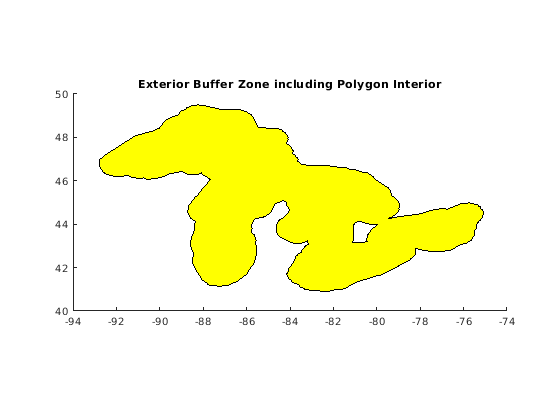

Используйте опцию 'outPlusInterior'.

bufWidth = 0.5;
[latz, lonz] = bufferm(latr, lonr, bufWidth,'outPlusInterior');
figure
geoshow(latz,lonz,'DisplayType','polygon','FaceColor','yellow')
title('Exterior Buffer Zone including Polygon Interior');

Советы

Закройте все полигоны прежде, чем обработать их с bufferm. Если полигон не закрывается, bufferm принимает, что это - строка.

Смотрите также

polyshape
