contour3m
Контурный график проекта 3-D данных о карте
Описание
Функция contour3m совпадает с функцией contourm за исключением того, что линии для каждого уровня контура проведены в их собственной горизонтальной плоскости в z-координате, равной значению того уровня.
Примеры
Очертите высоты геоида EGM96 как 3-D поверхность
Этот пример показывает, как очертить высоты геоида EGM96 в дежурном блюде оси как 3-D поверхность с 50 уровнями и выбрать цвет линии контура к черному цвету.

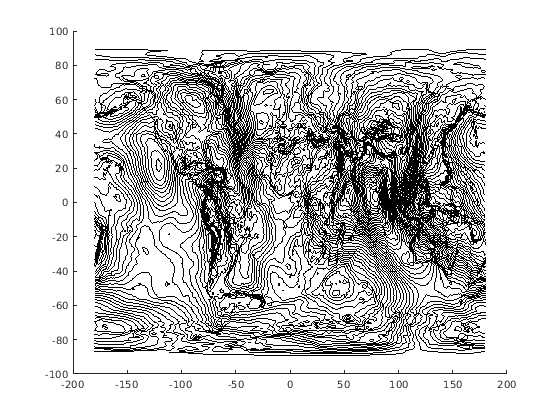

Загрузите геоид.
figure('Color','white') load geoid contour3m(geoid,geoidrefvec,50,'LineColor','black');
Добавьте геоид как поверхность.
hold on geoshow(geoid,geoidrefvec,'DisplayType','surface')

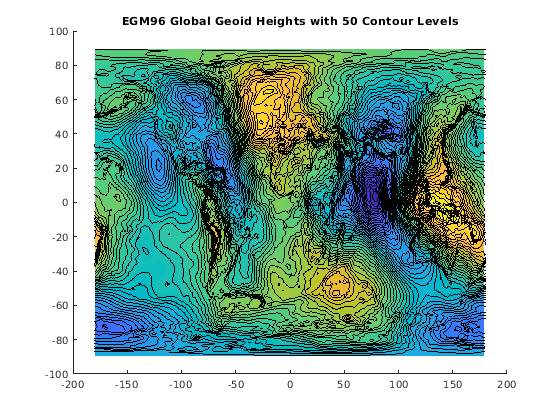

Добавьте заголовок.
title('EGM96 Global Geoid Heights with 50 Contour Levels');

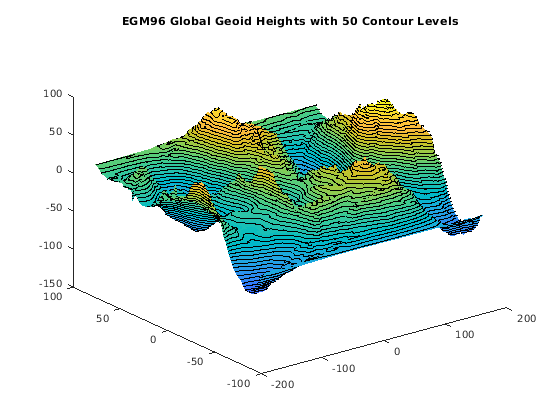

Просмотрите в 3-D.
view(3)
Очертите топографию и батиметрию Южной Азии
Этот пример показывает, как очертить в осях карты топографию и батиметрию Южной Азии и северного Индийского океана с интервалом контура 500 метров.

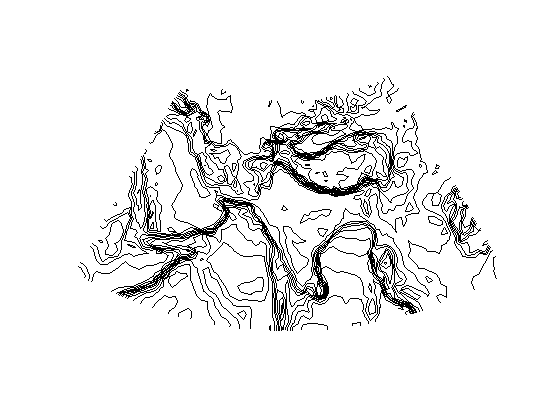

Загрузите topo.
load topo latlim = [ 0 50]; lonlim = [35 115]; [Z, refvec] = maptrims(topo, topolegend, latlim, lonlim); figure('Color','white') axesm('lambertstd','MapLatLimit', latlim, 'MapLonLimit', lonlim) tightmap; axis off contour3m(Z,refvec,'black','LevelStep',500)

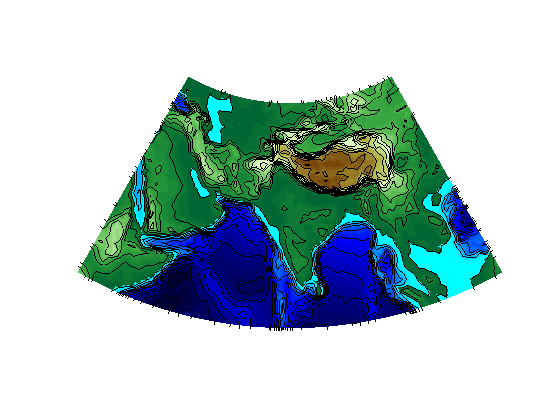

Добавьте геоид как поверхность и установите палитру.
geoshow(Z,refvec,'DisplayType','surface') demcmap(Z)

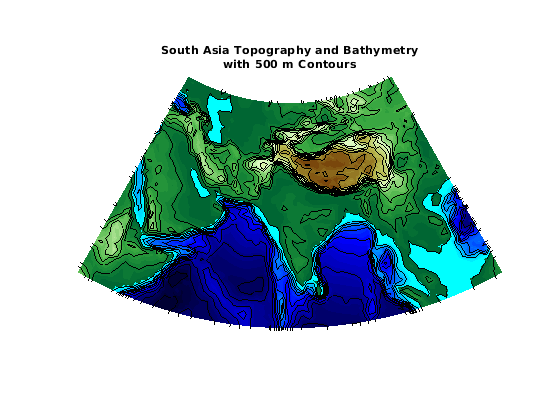

Добавьте заголовок.
title({'South Asia Topography and Bathymetry', ...
'with 500 m Contours'});

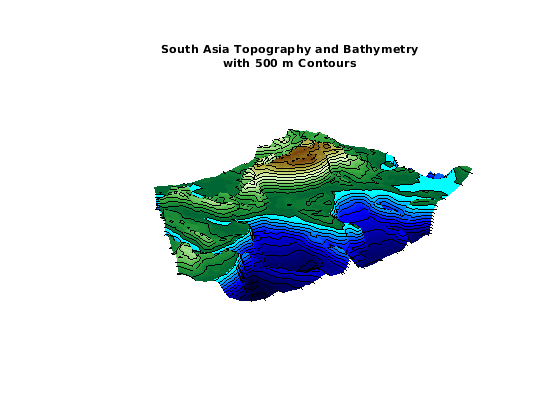

Просмотрите в 3-D
set(gca,'DataAspectRatio',[1 1 40000])
view(3)
Советы
Если вы используете
contour3mс отображением картыglobe, функцияcontour3mпредупреждает. Старайтесь масштабировать входные данные относительно радиуса вашей ссылочной сферы.
Смотрите также
clabel | clabelm | clegendm | contour | contour3 | contourfm | contourm | geoshow | plot
