mapshow
Отобразите данные о карте без проекции
Синтаксис
mapshow(x,y)mapshow(S)mapshow(x,y,Z)mapshow(Z,R)mapshow(x,y,I)mapshow(x,y,X,cmap)mapshow(I,R)mapshow(X,cmap,R)mapshow(filename)mapshow(___,Name,Value)mapshow(ax,___)h = mapshow(___)Описание
mapshow( отображает координатные векторы x,y)x и y как строки. Можно опционально отобразить координатные векторы как точки или полигоны при помощи аргумента пары "имя-значение" DisplayType.
mapshow( отображает векторные географические особенности, сохраненные в географической структуре данных S)S как точки, мультиточки, строки или полигоны согласно полю 'Geometry' S.
Если
Sсодержит поля'X'и'Y', то эти поля используются непосредственно, чтобы построить функции в координатах карты.Если
Sсодержит поля'Lat'и'Lon', то координаты спроектированы с Пластиной, проекция Carrée и предупреждение выпущены.
Можно опционально задать правила изображения условными знаками с помощью аргумента пары "имя-значение" SymbolSpec.
mapshow( отображает определенную геолокацию сетку данных, x,y,Z)Z. Можно опционально отобразить данные как поверхность, mesh, текстурную карту, или очертить при помощи аргумента пары "имя-значение" DisplayType.
mapshow( отображает обычную сетку данных, Z,R)Z, со ссылочным объектом R. Можно опционально отобразить данные как поверхность, mesh, текстурную карту, или очертить при помощи аргумента пары "имя-значение" DisplayType. Если DisplayType является 'texturemap', то mapshow отображает изображение как texturemap на поверхности нулевого повышения (значениями установки ZData к 0).
mapshow( отобразите определенное геолокацию изображение как текстурную карту на поверхности нулевого повышения. Определенное геолокацию изображение может быть истинным цветом, шкалой полутонов, или двухуровневым изображением, x,y,X,cmap)I или индексируемым изображением X с палитрой cmap. x и y являются массивами геолокации в координатах карты. Примеры определенных геолокацию изображений включают цветной составной объект от спутникового swath или изображения, на которое первоначально ссылаются к различной системе координат.
mapshow( отобразите изображение, на которое геоссылаются, чтобы сопоставить координаты через ссылочный объект X,cmap,R)R. Функция mapshow создает объект изображения, если геометрия отображения разрешает. В противном случае mapshow отображает изображение как texturemap на поверхности нулевого повышения (значениями установки ZData к 0).
mapshow( данные об отображениях из файла заданы согласно типу формата файла.filename)
mapshow(___, изменяет отображенную карту при помощи аргументов пары "имя-значение", чтобы установить параметры Name,Value)SymbolSpec и DisplayType. Можно также использовать пары "имя-значение", чтобы установить любые свойства графики MATLAB®. Названия параметра могут быть сокращены, и случай не имеет значения.
mapshow( устанавливает родительские оси на ax,___)ax.
h = mapshow(___)
Примеры
Вектор наложения на ортофотографии
Наложите Бостонские дороги на ортофотографии. Обратите внимание на то, что mapshow чертит новый слой в осях вместо замены его содержимого.

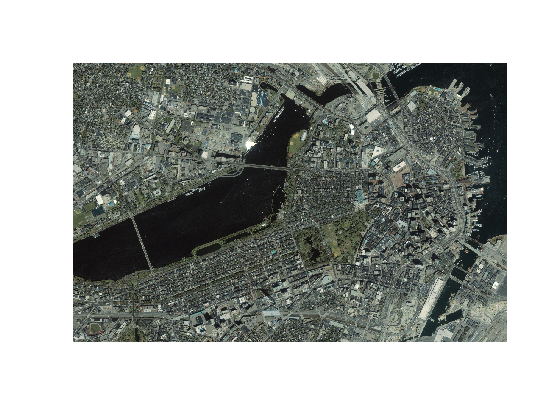

Изображение на дисплее.
figure mapshow boston.tif axis image off manual
Преобразуйте Бостонские дороги к модулям ног обзора и наложения на ортофотографии.
S = shaperead('boston_roads.shp'); surveyFeetPerMeter = unitsratio('sf','meter'); x = surveyFeetPerMeter * [S.X]; y = surveyFeetPerMeter * [S.Y]; mapshow(x,y)
Отобразите векторные данные, настроив стиль линии

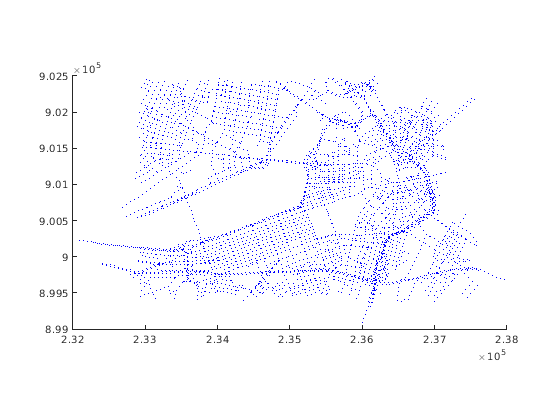

Считайте векторные данные и отобразите их с помощью пунктирной линии.
roads = shaperead('boston_roads.shp'); figure mapshow(roads,'LineStyle',':');
Отобразите векторные данные Используя спецификацию символа
Создайте спецификацию символа, чтобы различать различные типы дорог. Например, можно скрыть очень незначительные дороги (CLASS=6) путем выключения их видимости и сделать главные дороги (CLASS=1-4) более видимый путем увеличения их ширин строки. Эта спецификация символа также использует цвет, чтобы различать типы дорог.
roadspec = makesymbolspec('Line',... {'ADMIN_TYPE',0,'Color','cyan'}, ... {'ADMIN_TYPE',3,'Color','red'},... {'CLASS',6,'Visible','off'},... {'CLASS',[1 4],'LineWidth',2});
Отобразите векторные данные с помощью спецификации символа.
figure mapshow('boston_roads.shp','SymbolSpec',roadspec);
Замените свойства по умолчанию строки
Создайте спецификацию символа и задайте цвет по умолчанию, используемый для строк. Как замечено в предыдущем примере, значение по умолчанию является синим. Этот пример устанавливает значение по умолчанию на черный цвет.
roadspec = makesymbolspec('Line',... {'Default', 'Color', 'black'}, ... {'ADMIN_TYPE',0,'Color','c'}, ... {'ADMIN_TYPE',3,'Color','r'},... {'CLASS',6,'Visible','off'},... {'CLASS',[1 4],'LineWidth',2});

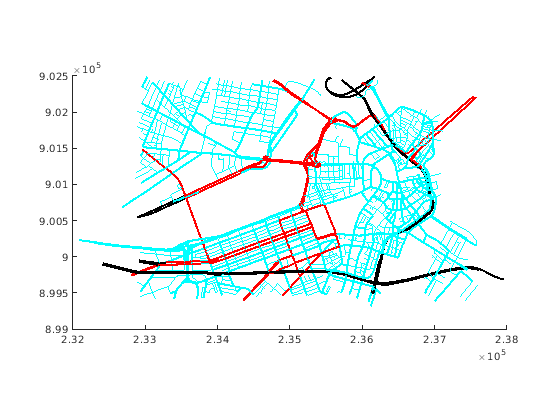

Отобразите векторные данные, с помощью спецификации символа. Отметьте, как главные дороги, отображенные в синем в предыдущем примере, являются теперь черными.
figure mapshow('boston_roads.shp','SymbolSpec',roadspec);
Замените спецификацию символа на командной строке
Создайте спецификацию символа, установив различные свойства.
roadspec = makesymbolspec('Line',... {'Default', 'Color', 'yellow'}, ... {'ADMIN_TYPE',0,'Color','c'}, ... {'ADMIN_TYPE',3,'Color','r'},... {'CLASS',6,'Visible','off'},... {'CLASS',[1 4],'LineWidth',2});

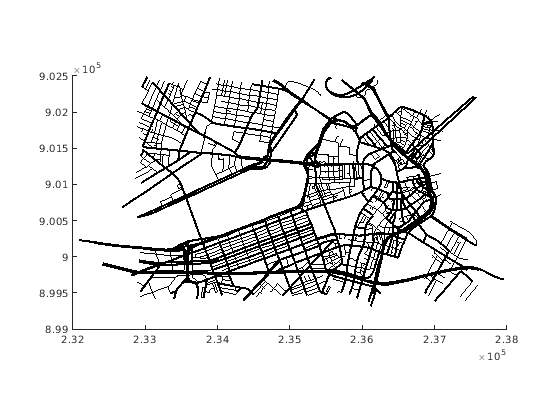

Отобразите векторные данные, задав цвет на командной строке.
figure mapshow('boston_roads.shp', 'Color', 'black', 'SymbolSpec', roadspec);
Наложите полигон и строки на ортофотографии
Считайте ортофотографию.
[ortho, cmap] = imread('concord_ortho_w.tif');Считайте векторные данные.
R = worldfileread('concord_ortho_w.tfw', 'planar', size(ortho));

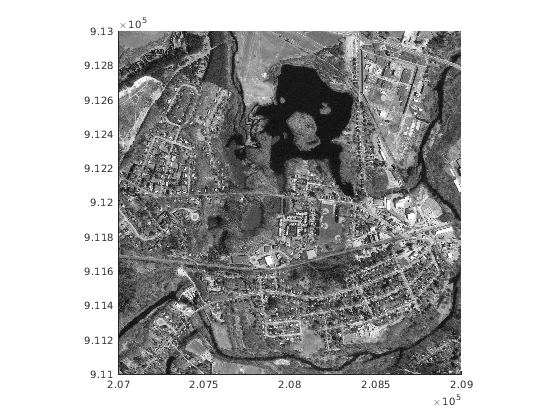

Отобразите ортофотографию с векторными данными.
figure mapshow(ortho,cmap,R)

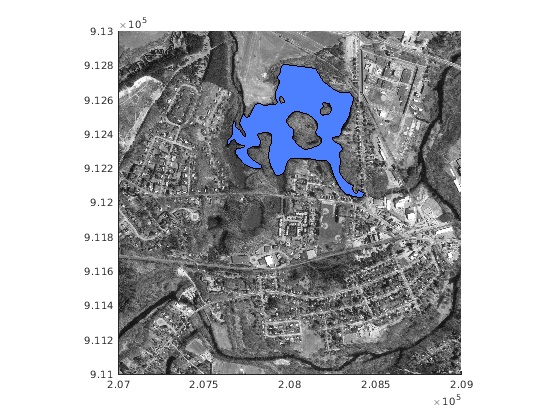

Читайте данные о векторе полигона, представляющие водоем с тремя островами (покажите 14 в файле). Обратите внимание на то, что острова видимы на ортофотографии через три "дыры" в полигоне водоема.
pond = shaperead('concord_hydro_area.shp', 'RecordNumbers', 14); mapshow(pond, 'FaceColor', [0.3 0.5 1], 'EdgeColor', 'black')

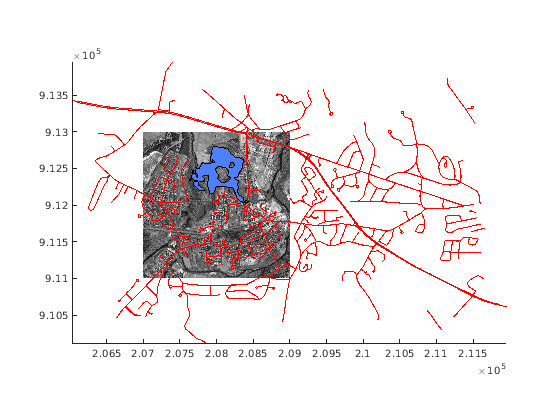

Наложите дорожные векторные данные в той же фигуре.
mapshow('concord_roads.shp', 'Color', 'red', 'LineWidth', 1);
Отобразите данные о ландшафте как Mesh, поверхность и 3-D поверхность
Считайте данные о ландшафте SDTS DEM для Горы Вашингтон.
[Z, R] = sdtsdemread('9129CATD.DDF');Просмотрите данные о ландшафте как mesh.
figure mapshow(Z, R, 'DisplayType', 'mesh'); demcmap(Z)

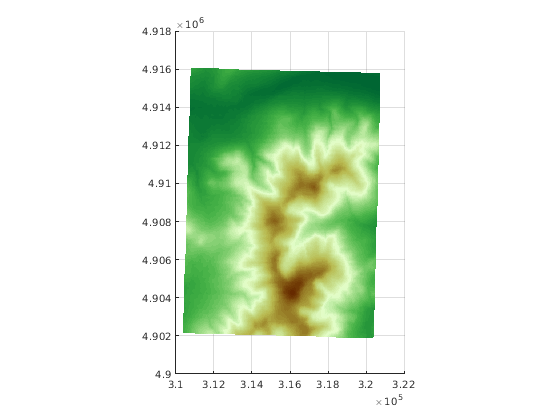

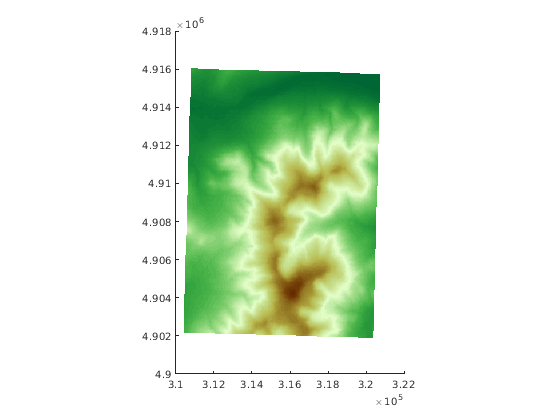

Просмотрите данные о ландшафте как поверхность.
figure mapshow(Z, R, 'DisplayType', 'surface'); demcmap(Z)

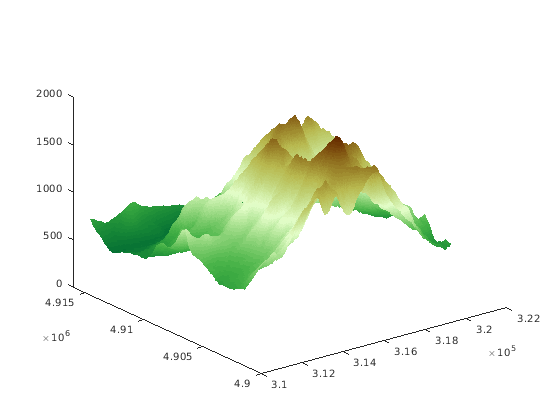

Просмотрите данные о ландшафте как 3-D поверхность.
view(3);
axis normal
Отобразите сетку и линии контура
Считайте файлы данных ландшафта для Горы Вашингтон и Смонтируйте Дартмут.
[Z_W, R_W] = arcgridread('MtWashington-ft.grd'); [Z_D, R_D] = arcgridread('MountDartmouth-ft.grd');

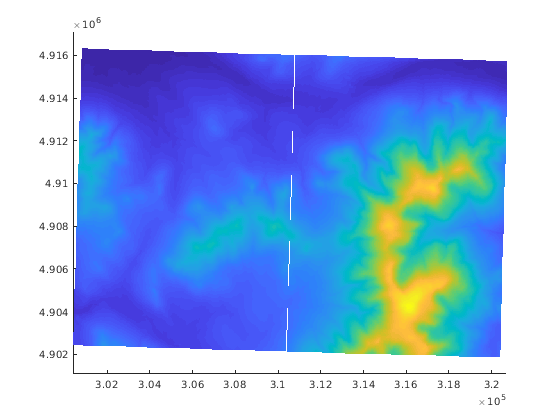

Отобразите данные о ландшафте как поверхность в z == 0 плоскостей, так, чтобы лежание над линиями контура и метками было видимо.
figure hold on mapshow(zeros(size(Z_W)),R_W,'CData',Z_W,'DisplayType','surface') mapshow(zeros(size(Z_D)),R_D,'CData',Z_D,'DisplayType','surface') axis equal

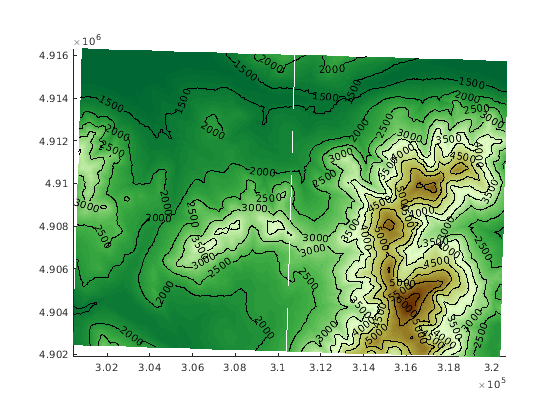

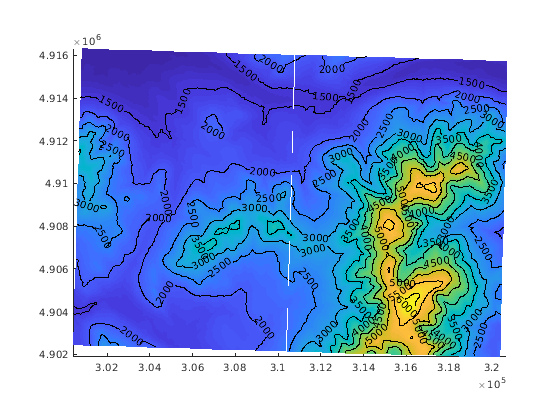

Наложите черные линии контура и метки.
cW = mapshow(Z_W, R_W, 'DisplayType', 'contour', ... 'LineColor','black', 'ShowText', 'on'); cD = mapshow(Z_D, R_D, 'DisplayType', 'contour', ... 'LineColor','black', 'ShowText', 'on');
Установите палитру, соответствующую повышению ландшафта.
demcmap(Z_W)
Входные параметры
Выходные аргументы
Советы
Если вы не хотите
, чтобы mapshowчертил сверху существующей карты, создайте новую фигуру или подграфик прежде, чем вызвать его.Можно использовать
mapshow, чтобы отобразить векторные данные в фигуреaxesm. Однако вы не должны впоследствии изменять проекцию карты с помощьюsetm.Если вы отображаете полигон, не устанавливайте
'EdgeColor'или на'flat'или на'interp'. Эта комбинация может привести к предупреждению.Если
Sявляется геоstruct (имеет поля'Lat'и'Lon'), может быть более уместно использоватьgeoshow, чтобы отобразить их. Можно спроектировать значения координаты широты и долготы, чтобы сопоставить координаты путем отображения сgeoshowна карте осей.
