Много приложений содержат взаимозависимые средства управления, меню и графические объекты. Поскольку каждая функция обратного вызова имеет свой собственный осциллограф, необходимо явным образом осуществлять обмен данными с теми частями приложения, которое должно получить доступ к ней. Приведенная ниже таблица описывает несколько различных методов для обмена данными в рамках вашего приложения.
Метод | Описание | Требования и компромиссы |
---|---|---|
Храните данные в UserData или других свойствах объектов | Получите или установите значения свойств непосредственно через объект компонента. Все компоненты пользовательского интерфейса имеют свойство |
|
Храните данные как данные приложения | Объединенные данные с определенным компонентом с помощью функции |
|
Создание вложенных функций обратного вызова (программные приложения) | Вложите свои функции обратного вызова в вашей основной функции. Это предоставляет ваш доступ к функциям обратного вызова ко всем переменным в основной функции. |
|
Хранение Данных Используя Функцию guidata | Осуществляйте обмен данными с окном рисунка с помощью функции |
|
Компоненты пользовательского интерфейса содержат полезную информацию в своих свойствах. Например, можно найти текущее положение ползунка путем запроса его свойства Value
. Кроме того, все компоненты имеют свойство UserData
, которое может сохранить любую переменную MATLAB. Все функции обратного вызова могут получить доступ к значению, сохраненному в свойстве UserData
, пока те функции могут получить доступ к компоненту.
Используйте запись через точку, component.propertyname
, чтобы получить или установить значения свойств программно. Запись через точку работает в R2014b и более поздних релизах. Этот код получает и определяет имя фигуры.
hfig = figure; figname = hfig.Name; hfig.Name = 'My Window';
Если вы используете более раннюю версию, используйте вместо этого функции get и set:
hfig = figure; figname = get(hfig,'Name'); set(hfig,'Name','My Window');
Если ваш код не имеет прямого доступа к компоненту, используйте функцию findobj
, чтобы искать тот компонент. Если поиск успешен, findobj
возвращает компонент, как выведено. Затем можно получить доступ к свойствам компонента.
Следующий код приложения использует свойство UserData
поделиться информацией о ползунке. Чтобы видеть, как это работает, скопируйте и вставьте этот код в редактор и запустите его.
function my_slider() hfig = figure(); slider = uicontrol('Parent', hfig,'Style','slider',... 'Units','normalized',... 'Position',[0.3 0.5 0.4 0.1],... 'Tag','slider1',... 'UserData',struct('val',0,'diffMax',1),... 'Callback',@slider_callback); button = uicontrol('Parent', hfig,'Style','pushbutton',... 'Units','normalized',... 'Position',[0.4 0.3 0.2 0.1],... 'String','Display Difference',... 'Callback',@button_callback); end function slider_callback(hObject,eventdata) sval = hObject.Value; diffMax = hObject.Max - sval; data = struct('val',sval,'diffMax',diffMax); hObject.UserData = data; % For R2014a and earlier: % sval = get(hObject,'Value'); % maxval = get(hObject,'Max'); % diffMax = maxval - sval; % data = struct('val',sval,'diffMax',diffMax); % set(hObject,'UserData',data); end function button_callback(hObject,eventdata) h = findobj('Tag','slider1'); data = h.UserData; % For R2014a and earlier: % data = get(h,'UserData'); display([data.val data.diffMax]); end
slider_callback
использует эти команды, чтобы хранить данные в структуре:
data = struct('val',sval,'diffMax',diffMax)
хранит значения, sval
и diffMax
, в структуре под названием data
.
hObject.UserData = data
хранит значение data
в свойстве UserData
ползунка.
Когда пользователь кликает по кнопке, button_callback
использует эти команды, чтобы получить данные:
h = findobj('Tag','slider1')
находит компонент ползунка.
data = h.UserData
получает значение свойства UserData
ползунка.
Чтобы настроить приложение GUIDE для совместного использования данных о ползунке со свойством UserData
, выполните эти шаги:
В Командном окне введите guide
.
В диалоговом окне GUIDE Quick Start выберите Blank GUI (Default). Затем нажмите OK.
Отобразите имена компонентов пользовательского интерфейса в палитре элементов:
Выберите File> Preferences> GUIDE.
Выберите Show names in component palette.
Нажмите OK.
Выберите инструмент кнопки из палитры элементов в левой стороне Редактора макетов и перетащите его в область размещения.
Выберите инструмент ползунка из палитры элементов в левой стороне Редактора макетов и перетащите его в область размещения.
Выберите File> Save. Сохраните пользовательский интерфейс как myslider.fig
. MATLAB открывает файл кода в Редакторе.
Установите начальное значение свойства UserData
во вводной функции, myslider_OpeningFcn
. Эта функция выполняется непосредственно перед тем, как пользовательский интерфейс видим пользователям.
В myslider_OpeningFcn
вставьте эти команды сразу после команды, handles.output = hObject
.
data = struct('val',0,'diffMax',1); set(handles.slider1,'UserData',data);
myslider_OpeningFcn
выглядит так. function myslider_OpeningFcn(hObject, eventdata, handles, varargin) % This function has no output args, see OutputFcn. % hObject handle to figure % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % varargin command line arguments to junk (see VARARGIN) % Choose default command line output for myslider handles.output = hObject; data = struct('val',0,'diffMax',1); set(handles.slider1,'UserData',data); % Update handles structure guidata(hObject, handles); % UIWAIT makes myslider wait for user response % uiwait(handles.figure1);
handles
является входным параметром к myslider_OpeningFcn
. Переменная handles
является структурой, которая содержит все компоненты в пользовательском интерфейсе. Каждое поле в этой структуре соответствует отдельному компоненту. Каждое имя поля совпадает со свойством Tag
соответствующего компонента. Таким образом handles.slider1
является компонентом ползунка в этом пользовательском интерфейсе. Команда, set(handles.slider1,'UserData',data)
хранит переменную, data
, в свойстве UserData
ползунка.Добавьте код в коллбэк ползунка для изменения данных. Добавьте эти команды в конец функции, slider1_Callback
.
maxval = get(hObject,'Max'); sval = get(hObject,'Value'); diffMax = maxval - sval; data = get(hObject,'UserData'); data.val = sval; data.diffMax = diffMax; % Store data in UserData of slider set(hObject,'UserData',data);
slider1_Callback
выглядит так.% --- Executes on slider movement. function slider1_Callback(hObject, eventdata, handles) % hObject handle to slider1 (see GCBO) % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % Hints: get(hObject,'Value') returns position of slider % get(hObject,'Min') and get(hObject,'Max') to determine range of slider maxval = get(hObject,'Max'); sval = get(hObject,'Value'); diffMax = maxval - sval; data = get(hObject,'UserData'); data.val = sval; data.diffMax = diffMax; % Store data in UserData of slider set(hObject,'UserData',data);
hObject
является входным параметром к функции slider1_Callback
. hObject
всегда является компонентом, который инициировал коллбэк (ползунок, в этом случае). Таким образом, set(hObject,'UserData',data)
, хранит переменную data
в свойстве UserData
ползунка.Добавьте код в коллбэк кнопки для того, чтобы получить данные. Добавьте эти команды в конец функции, pushbutton1_Callback
.
% Get UserData from the slider data = get(handles.slider1,'UserData'); currentval = data.val; diffval = data.diffMax; display([currentval diffval]);
pushbutton1_Callback
выглядит так.% --- Executes on button press in pushbutton1. function pushbutton1_Callback(hObject, eventdata, handles) % hObject handle to pushbutton1 (see GCBO) % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % Get UserData from the slider data = get(handles.slider1,'UserData'); currentval = data.val; diffval = data.diffMax; display([currentval diffval]);
Этот код использует структуру handles, чтобы получить доступ к ползунку. Команда, data = get(handles.slider1,'UserData')
, получает свойство UserData
ползунка. Затем функция display
отображает сохраненные значения.
Сохраните свой код путем нажатия Save в редакторе Тулстрипе.
Чтобы сохранить данные приложения, вызовите функцию setappdata
:
setappdata(obj,name,value);
obj
, является объектом компонента, в котором можно хранить данные. Второй вход, name
, является дружественным именем, которое описывает значение. Третий вход, value
, является значением, которое вы хотите сохранить.Чтобы получить данные приложения, используйте функцию getappdata
:
data = getappdata(obj,name);
obj
, должен быть объектом компонента, содержащим данные. Второй вход, name
, должен совпадать с именем, вы раньше хранили данные. В отличие от свойства UserData
, которое только содержит только одну переменную, можно использовать setappdata
, чтобы сохранить несколько переменных.Это приложение использует данные приложения, чтобы совместно использовать два значения. Чтобы видеть, как это работает, скопируйте и вставьте этот код в редактор и запустите его.
function my_slider() hfig = figure(); setappdata(hfig,'slidervalue',0); setappdata(hfig,'difference',1); slider = uicontrol('Parent', hfig,'Style','slider',... 'Units','normalized',... 'Position',[0.3 0.5 0.4 0.1],... 'Tag','slider1',... 'Callback',@slider_callback); button = uicontrol('Parent', hfig,'Style','pushbutton',... 'Units','normalized',... 'Position',[0.4 0.3 0.2 0.1],... 'String','Display Values',... 'Callback',@button_callback); end function slider_callback(hObject,eventdata) diffMax = hObject.Max - hObject.Value; setappdata(hObject.Parent,'slidervalue',hObject.Value); setappdata(hObject.Parent,'difference',diffMax); % For R2014a and earlier: % maxval = get(hObject,'Max'); % currval = get(hObject,'Value'); % diffMax = maxval - currval; % parentfig = get(hObject,'Parent'); % setappdata(parentfig,'slidervalue',currval); % setappdata(parentfig,'difference',diffMax); end function button_callback(hObject,eventdata) currentval = getappdata(hObject.Parent,'slidervalue'); diffval = getappdata(hObject.Parent,'difference'); % For R2014a and earlier: % parentfig = get(hObject,'Parent'); % currentval = getappdata(parentfig,'slidervalue'); % diffval = getappdata(parentfig,'difference'); display([currentval diffval]); end
slider_callback
вычисляет diffMax
. Затем это использует эти команды, чтобы изменить данные приложения:
setappdata(hObject.Parent,'slidervalue',hObject.Value)
хранит текущее значение ползунка в фигуре, использующей имя, 'slidervalue'
. В этом случае hObject.Parent
является фигурой.
setappdata(parentfig,'difference',diffMax)
хранит diffMax
в фигуре, использующей имя, 'difference'
.
Когда пользователь кликает по кнопке, функция button_callback
получает данные с помощью этих команд:
currentval = getappdata(hObject.Parent,'slidervalue')
получает текущее значение ползунка от фигуры. В этом случае hObject.Parent
является фигурой.
diffval = getappdata(hObject.Parent,'difference')
получает значение различия от фигуры.
Чтобы настроить приложение GUIDE для совместного использования данных приложения, выполните эти шаги:
В Командном окне введите guide
.
В диалоговом окне GUIDE Quick Start выберите Blank GUI (Default). Затем нажмите OK.
Отобразите имена компонентов пользовательского интерфейса в палитре элементов:
Выберите File> Preferences> GUIDE.
Выберите Show names in component palette.
Нажмите OK.
Выберите инструмент кнопки из палитры элементов в левой стороне Редактора макетов и перетащите его в область размещения.
Выберите инструмент ползунка из палитры элементов в левой стороне Редактора макетов и перетащите его в область размещения.
Выберите File> Save. Сохраните пользовательский интерфейс как myslider.fig
. MATLAB открывает файл кода в Редакторе.
Установите начальное значение данных приложения во вводной функции, myslider_OpeningFcn
. Эта функция выполняется непосредственно перед тем, как пользовательский интерфейс видим пользователям. В myslider_OpeningFcn
вставьте эти команды сразу после команды, handles.output = hObject
.
setappdata(handles.figure1,'slidervalue',0); setappdata(handles.figure1,'difference',1);
myslider_OpeningFcn
выглядит так. function myslider_OpeningFcn(hObject,eventdata,handles,varargin) % This function has no output args, see OutputFcn. % hObject handle to figure % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % varargin command line arguments to junk (see VARARGIN) % Choose default command line output for junk handles.output = hObject; setappdata(handles.figure1,'slidervalue',0); setappdata(handles.figure1,'difference',1); % Update handles structure guidata(hObject, handles); % UIWAIT makes junk wait for user response (see UIRESUME) % uiwait(handles.figure1);
handles
является входным параметром к myslider_OpeningFcn
. Переменная handles
является структурой, которая содержит все компоненты в пользовательском интерфейсе. Каждое поле в этой структуре соответствует отдельному компоненту. Каждое имя поля совпадает со свойством Tag
соответствующего компонента. В этом случае handles.figure1
является объектом фигуры. Таким образом setappdata
может использовать, это изображает объект хранить данные.Добавьте код в коллбэк ползунка для изменения данных. Добавьте эти команды в конец функции, slider1_Callback
.
maxval = get(hObject,'Max'); currval = get(hObject,'Value'); diffMax = maxval - currval; % Store application data setappdata(handles.figure1,'slidervalue',currval); setappdata(handles.figure1,'difference',diffMax);
slider1_Callback
выглядит так.function slider1_Callback(hObject, eventdata, handles) % hObject handle to slider1 (see GCBO) % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % Hints: get(hObject,'Value') returns position of slider % get(hObject,'Min') and get(hObject,'Max') to determine range of slider maxval = get(hObject,'Max'); currval = get(hObject,'Value'); diffMax = maxval - currval; % Store application data setappdata(handles.figure1,'slidervalue',currval); setappdata(handles.figure1,'difference',diffMax);
handles
, таким образом, команды setappdata
хранят данные в handles.figure1
.Добавьте код в коллбэк кнопки для того, чтобы получить данные. Добавьте эти команды в конец функции, pushbutton1_Callback
.
% Retrieve application data currentval = getappdata(handles.figure1,'slidervalue'); diffval = getappdata(handles.figure1,'difference'); display([currentval diffval]);
pushbutton1_Callback
выглядит так.% --- Executes on button press in pushbutton1. function pushbutton1_Callback(hObject, eventdata, handles) % hObject handle to pushbutton1 (see GCBO) % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % Retrieve application data currentval = getappdata(handles.figure1,'slidervalue'); diffval = getappdata(handles.figure1,'difference'); display([currentval diffval]);
handles
, таким образом, команды getappdata
получают данные от handles.figure1
.Сохраните свой код путем нажатия Save в редакторе Тулстрипе.
Можно вложить функции обратного вызова в основной функции программного приложения. Когда вы делаете это, вложенные функции обратного вызова совместно используют рабочую область с основной функцией. В результате вложенные функции имеют доступ ко всем компонентам пользовательского интерфейса и переменным, заданным в основной функции. Следующий пример кода использует вложенные функции, чтобы осуществлять обмен данными о положении ползунка. Чтобы видеть, как это работает, скопируйте и вставьте этот код в редактор и запустите его.
function my_slider() hfig = figure(); data = struct('val',0,'diffMax',1); slider = uicontrol('Parent', hfig,'Style','slider',... 'Units','normalized',... 'Position',[0.3 0.5 0.4 0.1],... 'Tag','slider1',... 'Callback',@slider_callback); button = uicontrol('Parent', hfig,'Style','pushbutton',... 'Units','normalized',... 'Position',[0.4 0.3 0.2 0.1],... 'String','Display Difference',... 'Callback',@button_callback); function slider_callback(hObject,eventdata) sval = hObject.Value; diffMax = hObject.Max - sval; % For R2014a and earlier: % sval = get(hObject,'Value'); % maxval = get(hObject,'Max'); % diffMax = maxval - sval; data.val = sval; data.diffMax = diffMax; end function button_callback(hObject,eventdata) display([data.val data.diffMax]); end end
struct
под названием data
. Когда пользователь перемещает ползунок, функция slider_callback
обновляет поля val
и diffMax
структуры data
. Когда конечный пользователь кликает по кнопке, функция button_callback
отображает значения, сохраненные в data
.
Вложенные функции не рекомендуются для приложений GUIDE.
Функция guidata
обеспечивает способ осуществлять обмен данными с окном рисунка. Можно сохранить или получить данные в любом коллбэке через компонент hObject
. Это означает, что, в отличие от работы с UserData
или данными приложения, вам не нужен доступ к одному определенному компоненту, чтобы установить или получить данные. Вызовите guidata
с двумя входными параметрами, чтобы хранить данные:
guidata(object_handle,data);
object_handle
, является любым компонентом пользовательского интерфейса (обычно hObject
). Второй вход, data
, является переменной, чтобы сохранить. Каждый раз, когда вы вызываете guidata
с помощью двух входных параметров, MATLAB перезаписывает любые ранее хранимые данные. Это означает, что можно только сохранить одну переменную за один раз. Если вы хотите совместно использовать несколько значений, то храните данные как массив struct
или массив ячеек.Чтобы получить данные, вызовите guidata
с помощью одного входного параметра и одного выходного аргумента:
data = guidata(object_handle);
Если ваши данные хранятся как массив struct
или массив ячеек, и вы хотите обновить один элемент, не изменяя другие элементы, затем получить данные и заменить его на измененный массив:
data = guidata(hObject); data.myvalue = 2; guidata(hObject,data);
Чтобы использовать guidata
в программном приложении, храните данные с некоторыми начальными значениями в основной функции. Затем можно получить и изменить данные в любой функции обратного вызова.
Следующий код является простым примером программного приложения, которое использует guidata
, чтобы совместно использовать структуру, содержащую два поля. Чтобы видеть, как это работает, скопируйте и вставьте этот код в редактор и запустите его.
function my_slider() hfig = figure(); guidata(hfig,struct('val',0,'diffMax',1)); slider = uicontrol('Parent', hfig,'Style','slider',... 'Units','normalized',... 'Position',[0.3 0.5 0.4 0.1],... 'Tag','slider1',... 'Callback',@slider_callback); button = uicontrol('Parent', hfig,'Style','pushbutton',... 'Units','normalized',... 'Position',[0.4 0.3 0.2 0.1],... 'String','Display Values',... 'Callback',@button_callback); end function slider_callback(hObject,eventdata) data = guidata(hObject); data.val = hObject.Value; data.diffMax = hObject.Max - data.val; % For R2014a and earlier: % data.val = get(hObject,'Value'); % maxval = get(hObject,'Max'); % data.diffMax = maxval - data.val; guidata(hObject,data); end function button_callback(hObject,eventdata) data = guidata(hObject); display([data.val data.diffMax]); end
slider_callback
выполняет эти команды, чтобы получить и изменить хранимые данные:data = guidata(hObject)
получает хранимые данные как структуру.
data.diffMax = maxval - data.val
изменяет поле diffMax
в структуре.
guidata(hObject,data)
хранит измененную структуру.
Когда пользователь кликает по кнопке, вызовы функции button_callback
guidata
, чтобы получить копию сохраненной структуры. Затем это отображает эти два значения, сохраненные в структуре.
GUIDE использует функцию guidata
, чтобы сохранить структуру под названием handles
, который содержит все компоненты пользовательского интерфейса. MATLAB передает массив handles
каждой функции обратного вызова. Если вы хотите использовать guidata
, чтобы совместно использовать дополнительные данные, то добавьте поля в структуру handles
во вводной функции. Вводная функция является функцией, определяемой около верхней части вашего файла кода, который имеет _OpeningFcn
на имя.
Чтобы изменить ваши данные в функции обратного вызова, измените структуру handles
, и затем сохраните его с помощью функции guidata
. Эта функция обратного вызова ползунка показывает, как изменить и сохранить структуру handles
в функции обратного вызова GUIDE.
function slider1_Callback(hObject, eventdata,handles) % hObject handle to slider1 (see GCBO) % eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) % Hints: get(hObject,'Value') returns position of slider % get(hObject,'Min') and get(hObject,'Max') to determine range handles.myvalue = 2; guidata(hObject,handles); end

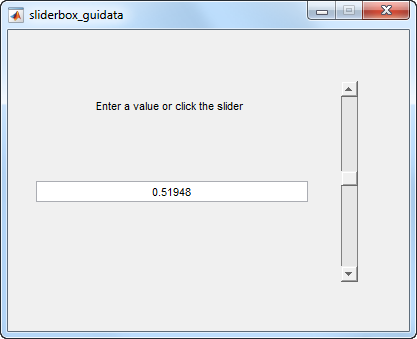

Вот предварительно созданное приложение GUIDE, которое использует функцию guidata
, чтобы осуществлять обмен данными между ползунком и текстовым полем. Когда вы перемещаете ползунок, номер, отображенный в текстовом поле, изменяется, чтобы показать новое положение ползунка.

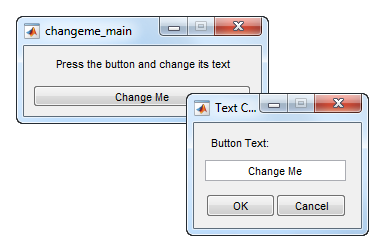

Вот предварительно созданное приложение GUIDE, которое использует данные приложения и функцию guidata
, чтобы осуществлять обмен данными между двумя диалоговыми окнами. При вводе текст во втором диалоговом окне и нажимаете ОК, изменения названия кнопки в первом диалоговом окне.
В changeme_main.m
функция buttonChangeMe_Callback
выполняет эту команду, чтобы отобразить второе диалоговое окно:
changeme_dialog('changeme_main', handles.figure)
Входной параметр handles.figure
является объектом Figure
для changeme_main диалогового окна.
Функция changeme_dialog
получает структуру handles
из объекта Figure
. Таким образом целый набор компонентов в changeme_main диалоговом окне доступен второму диалоговому окну.

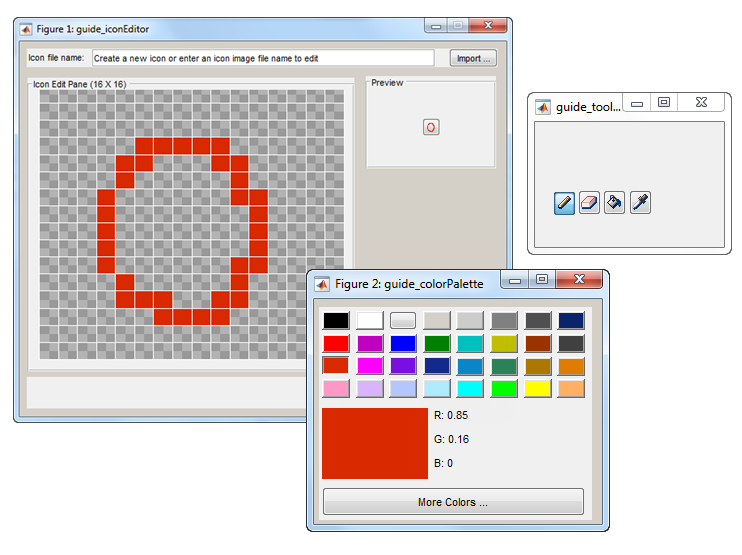

Вот предварительно созданное приложение GUIDE, которое использует guidata
и UserData
, чтобы осуществлять обмен данными среди трех окон приложения. Большое окно является редактором иконок, который принимает информацию из окон палитры инструментов и цветовой палитры.
В guide_inconeditor.m
функциональный guide_iconeditor_OpeningFcn
содержит эту команду:
colorPalette = guide_colorpalette('iconEditor', hObject)
Аргументы:
'iconEditor'
указывает, что коллбэк в guide_iconEditor окне инициировал выполнение функции.
hObject
является объектом Figure
для guide_iconEditor окна.
colorPalette
является объектом Figure
для guide_colorPalette окна.
Точно так же guide_iconeditor_OpeningFcn
вызывает функцию guide_toolpalette
с подобными аргументами ввода и вывода.
Передача объекта Figure
между этими функциями позволяет guide_iconEditor окну получать доступ к структуре handles
других двух окон. Аналогично, другие два окна могут получить доступ к структуре handles
для guide_iconEditor окна.
