Задание пределов по осям

Можно управлять областью отображаеммых данных на графике путем установки пределов по осям X, Y и Z. Можно управлять положением осей на графике (только для 2D графиков), инвертировать оси графика.

Изменение пределов по осям

Постройте график. Задайте пределы по осям с помощью функций ylim и xlim. Для 3-D графиков используйте функцию zlim. Передайте функции двухэлементный вектор формы [min max].

x = linspace(-10,10,200);
y = sin(4*x)./exp(x);
plot(x,y)
xlim([0 10])
ylim([-0.4 0.8])

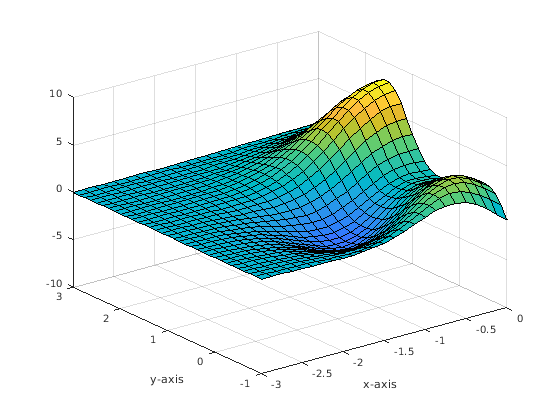

Использование автоматических пределов по осям

Установите максимальный предел по оси X равный 0, и минимальный оси Y равный -1. Вы можите попросить MATLAB установить пределы по осям автоматически. Для автоматически расчетного минимального или максимального предела используйте -inf или inf, соответственно.

[X,Y,Z] = peaks;
surf(X,Y,Z)
xlabel('x-axis')
ylabel('y-axis')
xlim([-inf 0])
ylim([-1 inf])

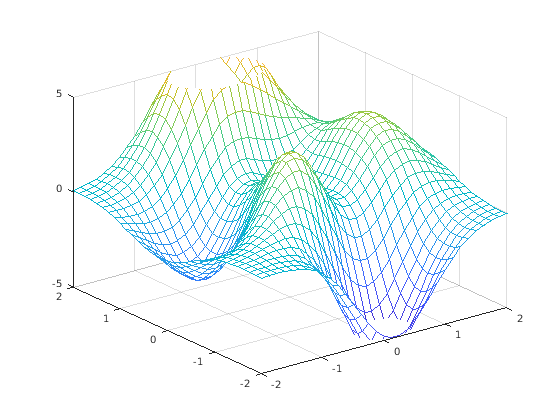

Установка пределов по умолчанию

Создайте сетчатый график и измените пределы по осям. А после вернитесь к пределам по умолчанию.

[X,Y,Z] = peaks;
mesh(X,Y,Z)
xlim([-2 2])
ylim([-2 2])
zlim([-5 5])

xlim auto
ylim auto
zlim auto

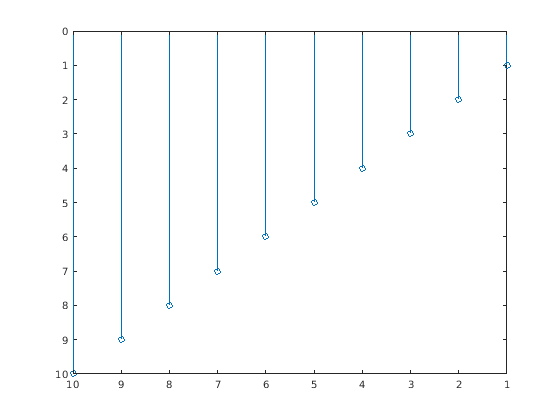

Изменение направления осей

Управляйте направлением увеличения значений вдоль оси X и оси Y путем установки свойств XDir и YDir объекта Axes. Установите эти свойства или на 'reverse' или на 'normal' (значение по умолчанию). Используйте команду gca, чтобы получить доступ к объекту Axes.

stem(1:10)
ax = gca;
ax.XDir = 'reverse';
ax.YDir = 'reverse';

Отображение осей через центр координат

По умолчанию ось X и ось Y появляются вдоль внешних границ области графика. Изменить местоположение осей так, чтобы они пересекли начало координат (0,0) можно путем установки XAxisLocation и YAxisLocation свойства объекта Axes. Установите XAxisLocation или на 'top', 'bottom' или на 'origin'. Установите YAxisLocation или на 'left', 'right' или на 'origin'. Эти свойства только применяются к осям в 2D представлении.

x = linspace(-5,5);
y = sin(x);
plot(x,y)

ax = gca;
ax.XAxisLocation = 'origin';
ax.YAxisLocation = 'origin';

Удаление прямоугольной рамки графика.

box off
