ylim

Установите или запросите y - пределы по осям

свернуть все на странице

Синтаксис

ylim(limits)
yl = ylim
ylim auto
ylim manual
m = ylim('mode')
___ = ylim(target,___)

Описание

пример

ylim(limits) устанавливает пределы оси Y для текущей системы координат или графика. Задайте limits как двухэлементный вектор формы [ymin ymax], где ymax больше, чем ymin.

пример

yl = ylim возвращает текущие пределы как двухэлементный вектор.

ylim auto устанавливает автоматический режим, позволяя осям определить пределы оси Y. Пределы порождают линейную оболочку столбцов отображенных на графике данных. Используйте эту опцию, если вы изменяете пределы и затем хотите задержать их к значениям по умолчанию. Это наборы команд свойство YLimMode для осей к 'auto'.

пример

ylim manual устанавливает ручной режим, замораживая пределы в текущих значениях. Используйте эту опцию, если вы хотите сохранить текущие пределы при добавлении новых данных в оси с помощью команды hold on. Это наборы команд свойство YLimMode для осей к 'manual'.

m = ylim('mode') возвращается текущая ось Y ограничивает режим, который является или 'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете пределы или устанавливаете режим вручную.

пример

___ = ylim(target,___) использует оси или график, заданный target вместо текущей системы координат. Задайте target как первый входной параметр для любого из предыдущих синтаксисов. Можно включать выходной аргумент, если исходный синтаксис поддерживает выходной аргумент. Используйте одинарные кавычки вокруг входных параметров режима, например, ylim(target,'auto').

Примеры

свернуть все

Скрипт Open Live Script

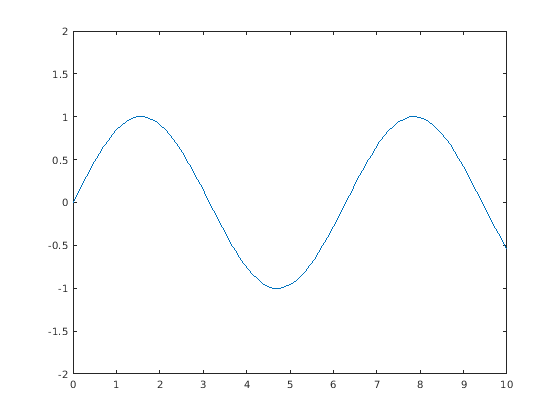

Постройте график и установите пределы оси Y, чтобы колебаться от-2 до 2.

x = linspace(0,10);
y = sin(x);
plot(x,y)
ylim([-2 2])

Скрипт Open Live Script

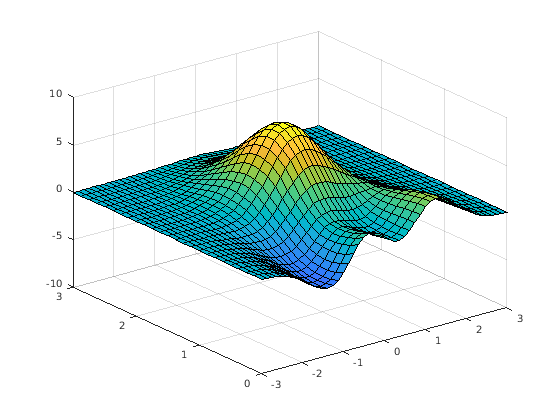

Создайте объемную поверхностную диаграмму и покажите только y значения, больше, чем 0. Задайте минимальный предел оси Y как 0 и позвольте MATLAB выбрать максимальный предел.

[X,Y,Z] = peaks;
surf(X,Y,Z)
ylim([0 inf])

Скрипт Open Live Script

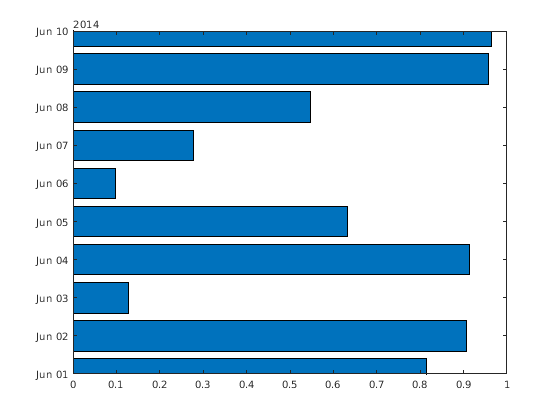

Создайте горизонтальную диаграмму с датами вдоль оси Y. Установите пределы оси Y, чтобы расположиться с 1 июня 2014 до 10 июня 2014.

t = datetime(2014,06,1) + caldays(0:20);
y = rand(21,1);
barh(t,y)

tstart = datetime(2014,06,1);
tend = datetime(2014,06,10);
ylim([tstart tend])

Скрипт Open Live Script

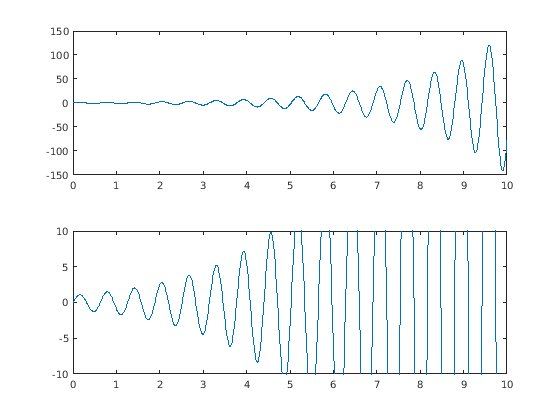

Создайте фигуру с двумя подграфиками и присвойте объекты Axes переменным ax1 и ax2. Отобразите те же данные на графике в каждом подграфике. Установите пределы оси Y для нижнего подграфика путем определения ax2 как первого входа к ylim.

x = linspace(0,10,1000);
y = sin(10*x).*exp(.5*x);
ax1 = subplot(2,1,1);
plot(x,y)

ax2 = subplot(2,1,2);
plot(x,y)
ylim(ax2,[-10 10])

Скрипт Open Live Script

Используйте ручной режим, чтобы поддержать текущие пределы оси Y, когда вы добавите больше графиков в оси.

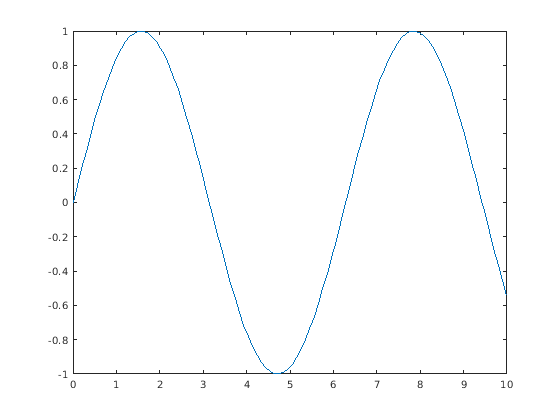

Во-первых, постройте график.

x = linspace(0,10);
y = sin(x);
plot(x,y)

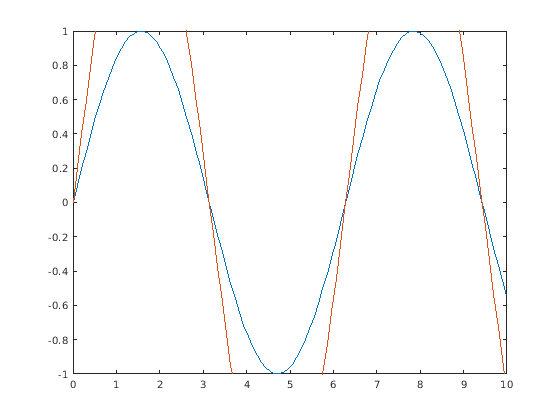

Установите предельный режим оси Y вручную так, чтобы пределы не изменение. Используйте hold on, чтобы добавить второй график в оси.

ylim manual
hold on
y2 = 2*sin(x);
plot(x,y2)
hold off

Пределы оси Y не обновляют, чтобы включить новый график.

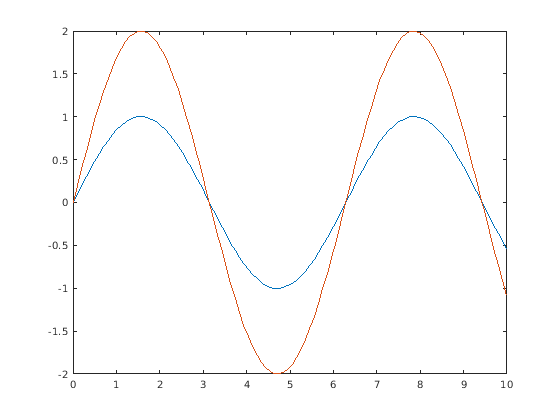

Переключитесь назад на автоматически обновленные пределы путем сброса режима к автоматическому.

ylim auto

Скрипт Open Live Script

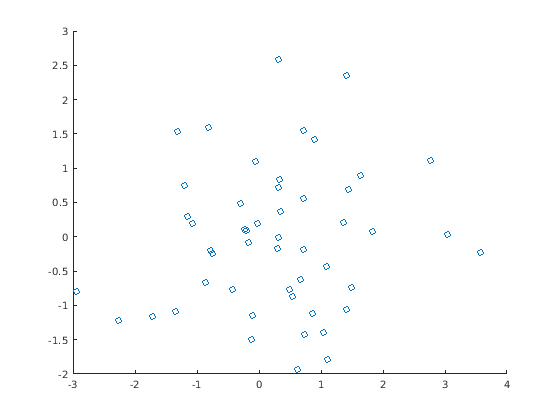

Создайте график рассеивания случайных данных. Возвратите значения пределов оси Y.

x = randn(50,1);
y = randn(50,1);
scatter(x,y)

yl =  ylim
yl = 1×2

    -2     3

Входные параметры

свернуть все

Минимальные и максимальные пределы, заданные как двухэлементный вектор формы [ymin ymax], где ymax больше, чем ymin. Можно задать пределы как числовые, категориальные, datetime или значения длительности. Однако тип значений, которые вы задаете, должен совпадать с типом значений вдоль y - ось.

Можно задать оба предела, или задать один предел и позволить MATLAB® автоматически вычислить другой. Для автоматически расчетного минимального или максимального предела используйте -inf или inf, соответственно.

Пример: ylim([0 1])

Пример: ylim([-inf 1])

Пример: ylim([0 inf])

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration

Целевые оси или график, заданный как объект Axes или графический объект со свойством YLimits, такие как объект HeatmapChart. Если вы не задаете оси или график, то ylim устанавливает пределы для текущей системы координат или графика (возвращенный gca).

Выходные аргументы

свернуть все

Текущие пределы, возвращенные как двухэлементный вектор формы [ymin ymax].

Запрос пределов возвращает YLim или значение свойства YLimits для соответствующего Axes или графического объекта.

Текущий предельный режим, возвращенный как одно из этих значений:

  • 'auto' Автоматически определите пределы.

  • 'manual' — Использование вручную задало пределы, которые не обновляют, чтобы отразить изменения в данных.

Запрос предельного режима оси Y возвращает значение свойства YLimMode для соответствующего объекта Axes.

Алгоритмы

Наборы функции ylim и запросы несколько свойств осей, связанных с пределами оси Y.

  • Ylim Свойство, которое хранит пределы оси Y.

  • YLimMode — Свойство, которое хранит ось Y, ограничивает режим. Когда вы устанавливаете пределы оси Y, это свойство изменяется на 'manual'.

Смотрите также

Функции

Свойства

Темы

Представлено до R2006a
