Накладывание ступенчатого графика и линейного графика

Этот пример показывает, как наложить линейный график на ступенчатом графике.

Задайте данные, чтобы построить.

alpha = 0.01;
beta = 0.5;
t = 0:10;
f = exp(-alpha*t).*sin(beta*t);

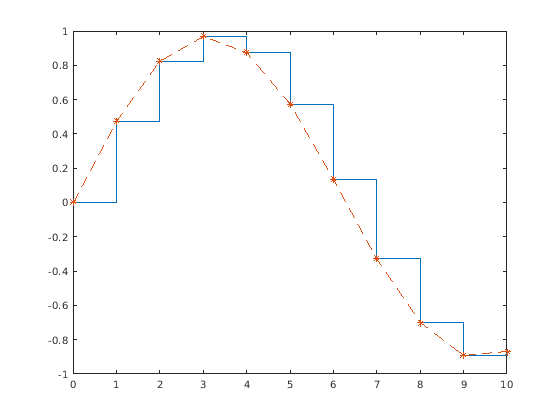

Отобразите f как ступенчатый график. Используйте функцию hold, чтобы сохранить ступенчатый график. Добавьте линейный график f с помощью пунктирной линии с маркерами-звездочками.

stairs(t,f)
hold on
plot(t,f,'--*')
hold off

Используйте функцию axis, чтобы установить пределы по осям. Маркируйте ось X и добавьте заголовок на график.

axis([0,10,-1.2,1.2])
xlabel('t = 0:10')
title('Stairstep plot of e^{-(\alpha*t)} sin\beta*t')
