Объединение строки и диаграмм стебель-листья

Этот пример показывает, как объединить линейный график и две диаграммы стебель-листья. Затем это показывает, как добавить заголовок, подписи по осям и легенду.

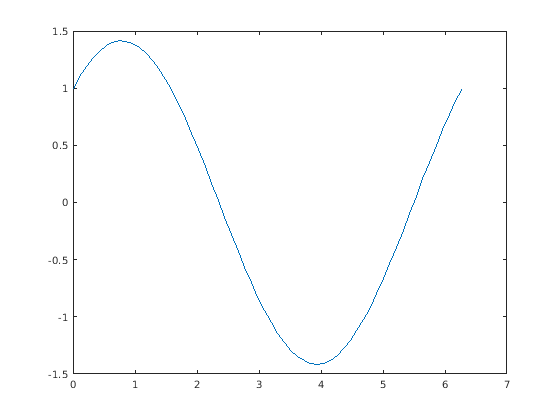

Создайте данные и постройте график.

x = linspace(0,2*pi,60);
a = sin(x);
b = cos(x);
plot(x,a+b)

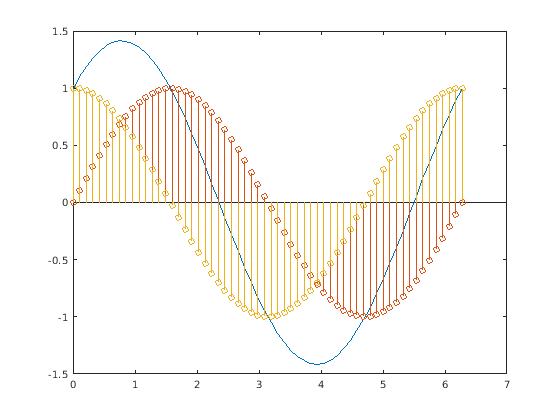

Добавьте две диаграммы стебель-листья в оси. Препятствуйте новым графикам заменить существующие графики с помощью hold on.

hold on
stem(x,a)
stem(x,b)
hold off

Добавьте заголовок, подписи по осям и легенду. Задайте описания легенды в порядке, что вы создаете графики.

title('Linear Combination of Two Functions')
xlabel('Time in \musecs')
ylabel('Magnitude')
legend('a+b','a = sin(x)','b = cos(x)')
