Эта тема показывает, как ограничить решение ОДУ быть неотрицательной. Внушительная неотрицательность не всегда тривиальна, но иногда это необходимо из-за физической интерпретации уравнений или из-за природы решения. Необходимо только наложить это ограничение на решение при необходимости, такой как в случаях, где интегрирование перестало работать без него, или где решение было бы неподходящим.
Если определенные компоненты решения должны быть неотрицательными, то используйте odeset
, чтобы установить опцию NonNegative
для индексов этих компонентов. Эта опция не доступна для ode23s
, ode15i
, или для неявных решателей (ode15s
, ode23t
, ode23tb
) применился к проблемам с большой матрицей. В частности, вы не можете наложить ограничения неотрицательности на проблему ДАУ, которая обязательно имеет сингулярную большую матрицу.
Рассмотрите задачу с начальными значениями
решенный на интервале с начальным условием . Решение этого ОДУ затухает, чтобы обнулить. Если решатель производит отрицательное значение решения, то он начинает отслеживать решение ОДУ через это значение, и вычисление в конечном счете перестало работать, когда расчетное решение отличается к . Используя NonNegative
опция предотвращает этот отказ интегрирования.
Сравните аналитическое решение к решению ОДУ с помощью ode45
без дополнительных опций, и одной с опцией NonNegative
установлен.
ode = @(t,y) -abs(y); % Standard solution with |ode45| options1 = odeset('Refine',1); [t0,y0] = ode45(ode,[0 40],1,options1); % Solution with nonnegative constraint options2 = odeset(options1,'NonNegative',1); [t1,y1] = ode45(ode,[0 40],1,options2); % Analytic solution t = linspace(0,40,1000); y = exp(-t);

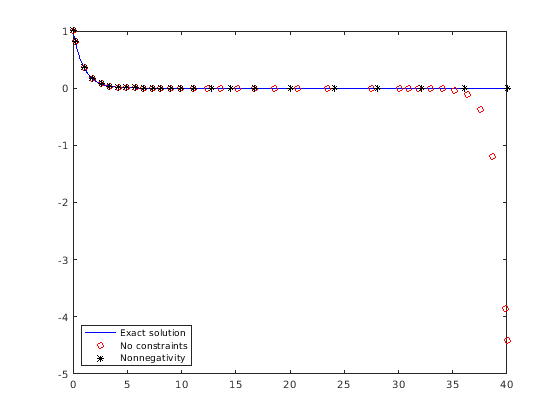

Постройте эти три решения для сравнения. Внушительная неотрицательность крайне важна, чтобы помешать решению повернуть прочь к .
plot(t,y,'b-',t0,y0,'ro',t1,y1,'k*'); legend('Exact solution','No constraints','Nonnegativity', ... 'Location','SouthWest')
Другим примером проблемы, которая требует неотрицательного решения, является проблема колена, закодированная в файле в качестве примера kneeode
. Уравнение
решенный на интервале с начальным условием . Параметр обычно берется, чтобы удовлетворить , и эта проблема использование . Решение этого ОДУ подходы для и для . Однако вычисление числового решения с допусками по умолчанию показывает, что решение следует изоклина для целого интервала интегрирования. Внушительные ограничения неотрицательности приводят к правильному решению.
Решите проблему колена с и без ограничений неотрицательности.
epsilon = 1e-6; y0 = 1; xspan = [0 2]; odefcn = @(x,y,epsilon) ((1-x)*y - y^2)/epsilon; % Solve without imposing constraints [x1,y1] = ode15s(@(x,y) odefcn(x,y,epsilon), xspan, y0); % Impose a nonnegativity constraint options = odeset('NonNegative',1); [x2,y2] = ode15s(@(x,y) odefcn(x,y,epsilon), xspan, y0, options);
Постройте решения для сравнения.
plot(x1,y1,'ro',x2,y2,'b*') axis([0,2,-1,1]) title('The "knee problem"') legend('No constraints','Non-negativity') xlabel('x') ylabel('y')
[1] Шемпин, L.F., С. Томпсон, Дж.А. Кирженка и Г.Д. Бирн, "Неотрицательные решения ОДУ", Прикладная математика и Издание 170, 2005 Вычисления, стр 556-569.
