Количество областей в альфа-форме
N = numRegions(shp)N = numRegions( возвращает количество отличных областей, которые составляют альфа-форму. Для альфа-радиуса shp)Inf альфа-форма является выпуклой оболочкой, и количество областей является тем. Когда значение альфа-радиуса уменьшается, форма может ворваться в отдельные области, в зависимости от набора точки.
Создайте и постройте набор 2D точек.
th = (pi/12:pi/12:2*pi)'; x1 = [reshape(cos(th)*(1:5), numel(cos(th)*(1:5)),1); 0]; y1 = [reshape(sin(th)*(1:5), numel(sin(th)*(1:5)),1); 0]; x = [x1; x1+15;]; y = [y1; y1]; plot(x,y,'.') axis equal
Создайте альфа-форму с помощью альфа-радиуса 7 и запросите количество отличных областей в форме.
shp = alphaShape(x,y,7); nregions = numRegions(shp)
nregions = 1
Используйте меньший альфа-радиус 2,5, чтобы лучше получить контур и затем получить новое количество отличных областей.
shp.Alpha = 2.5; nregions = numRegions(shp)
nregions = 2

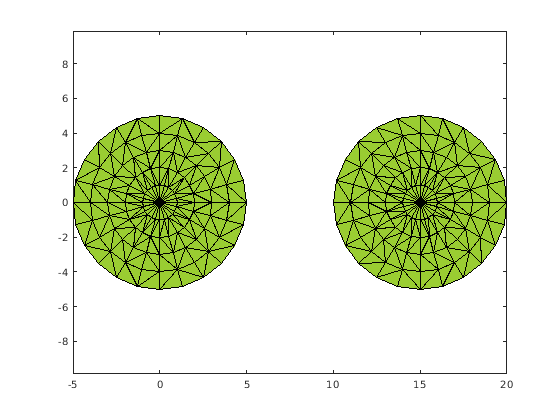

Постройте альфа-форму, чтобы проверять граничное качество.
plot(shp)
