Круговая диаграмма
Синтаксис
pie(X)pie(X,explode)pie(X,labels)pie(X,explode,labels)pie(ax,___)p = pie(___)Описание
pie( чертит круговую диаграмму с помощью данных в X)X. Каждый срез круговой диаграммы представляет элемент в X.
Если
sum(X) ≤ 1, то значения вXнепосредственно задают области смещений сектора круга.pieчертит только частичный круг еслиsum(X) < 1.Если
sum(X) > 1, тоpieнормирует значенияX/sum(X), чтобы определить область каждого среза круга.Если
Xимеет тип данныхcategorical, срезы соответствуют категориям. Областью каждого среза является число элементов в категории, разделенной на число элементов вX.
pie( срезы смещений от круга. X,explode)explode является вектором или матрицей нулей и ненулей, которые соответствуют X. Функция pie смещает срезы для ненулевых элементов только в explode.
Если X имеет тип данных categorical, то explode может быть вектором нулей и ненулей, соответствующих категориям или массиву ячеек имен категорий, чтобы сместить.
Примеры
Создание круговой диаграммы со срезами смещения
Создайте круговую диаграмму векторного X.
X = [1 3 0.5 2.5 2]; pie(X)
Сместите вторые и четвертые смещения сектора круга путем установки соответствующих элементов explode на 1.
explode = [0 1 0 1 0]; pie(X,explode)
Определение текстовых меток для круговой диаграммы
Создайте круговую диаграмму векторного X и маркируйте срезы.
X = 1:3;
labels = {'Taxes','Expenses','Profit'};
pie(X,labels)
Изменение текстовой метки для круговой диаграммы

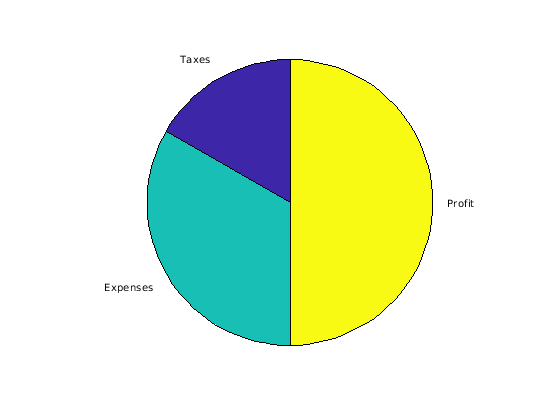

Создайте маркированную круговую диаграмму, и затем измените цветной и размер шрифта текстовых меток.
X = 1:3;
labels = {'Taxes','Expenses','Profit'};
p = pie(X,labels)
p =
1x6 graphics array:
Patch Text Patch Text Patch Text

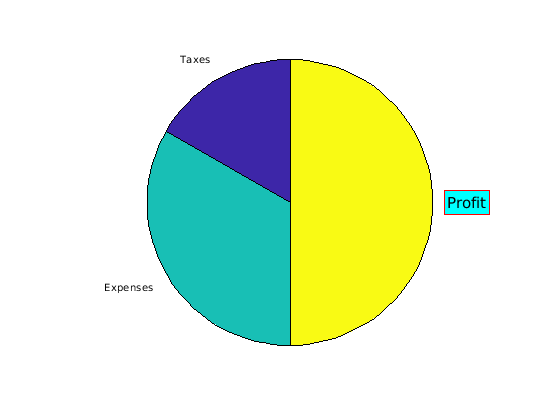

Получите текстовый объект для метки 'Profit'. Измените его цветной и размер шрифта. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более раннюю версию, используйте вместо этого функцию set.
t = p(6); t.BackgroundColor = 'cyan'; t.EdgeColor = 'red'; t.FontSize = 14;

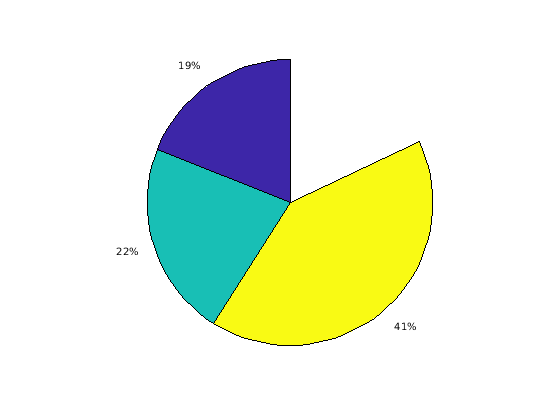

Графическое изображение частичной круговой диаграммы
Создайте круговую диаграмму векторного X, где сумма элементов - меньше чем 1.
X = [0.19 0.22 0.41]; pie(X)
pie чертит частичный круг, потому что сумма элементов - меньше чем 1.
Графическое изображение нескольких круговых диаграмм
Создайте два вектора данных и постройте и маркируйте каждого в его собственной круговой диаграмме.
X = [0.2 0.4 0.4];
labels = {'Taxes','Expenses','Profit'};
ax1 = subplot(1,2,1);
pie(ax1,X,labels)
title(ax1,'2012');
Y = [0.24 0.46 0.3];
ax2 = subplot(1,2,2);
pie(ax2,Y,labels)
title(ax2,'2013');
Графическое изображение категориальной круговой диаграммы со смещениями
Постройте категориальную круговую диаграмму со срезами смещения, соответствующими категориям.
X = categorical({'North','South','North','East','South','West'});
explode = {'North','South'};
pie(X,explode)

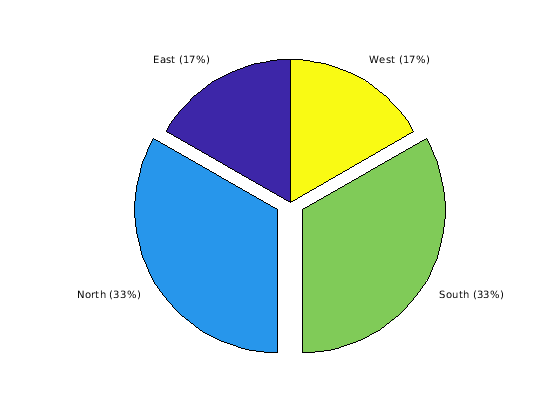

Теперь, используйте логический вектор, чтобы сместить те же срезы.
explode = [0 1 1 0]; pie(X,explode)
Графическое изображение категориальной круговой диаграммы с метками
Постройте категориальную круговую диаграмму без любых срезов смещения и маркируйте срезы. Когда X имеет тип данных categorical, необходимо задать входной параметр explode. Чтобы задать метки без любых срезов смещения, задайте explode как массив пустой ячейки и labels как метки.
X = categorical({'North','South','North','East','South','West'});
explode = {};
labels = {'E','N','S','W'};
pie(X,explode,labels)

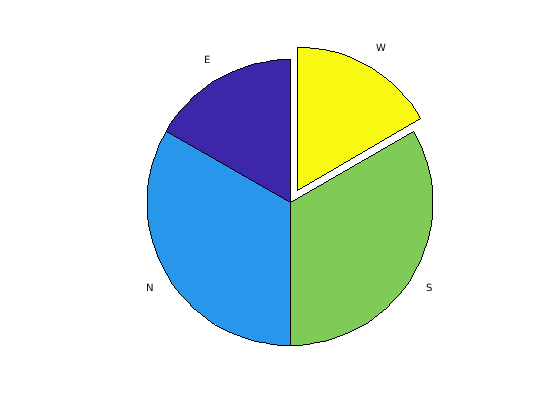

Теперь, сместите срез и маркируйте все срезы.
X = categorical({'North','South','North','East','South','West'});
explode = {'West'};
labels = {'E','N','S','W'};
pie(X,explode,labels)
