поток

Постройте потоки от 2D или 3-D векторных данных

Синтаксис

streamline(X,Y,Z,U,V,W,startx,starty,startz)
streamline(U,V,W,startx,starty,startz)
streamline(XYZ)
streamline(X,Y,U,V,startx,starty)
streamline(U,V,startx,starty)
streamline(XY)
streamline(...,options)
streamline(axes_handle,...)
h = streamline(...)

Описание

streamline(X,Y,Z,U,V,W,startx,starty,startz) чертит потоки от 3-D векторных данных U, V, W.

Массивы X, Y, и Z, которые задают координаты для U, V и W, должен быть монотонным, но не должным быть однородно располагаться с интервалами. X, Y и Z должны иметь то же число элементов, как будто произведенный meshgrid.

startx, starty, startz задает стартовые позиции потоков.

streamline(U,V,W,startx,starty,startz) принимает массивы X, Y, и Z задан как [X,Y,Z] = meshgrid(1:N,1:M,1:P), где [M,N,P] = size(U).

streamline(XYZ) принимает, что XYZ является предварительно вычисленным массивом ячеек массивов вершины (как произведено stream3).

streamline(X,Y,U,V,startx,starty) чертит потоки от 2D векторных данных U, V.

Массивы X и Y, которые задают координаты для U и V, должны быть монотонными, но не должными быть однородно располагаться с интервалами. X и Y должны иметь то же число элементов, как будто произведенный meshgrid.

startx и starty задают стартовые позиции потоков. Выходной аргумент h содержит вектор указателей строки, одного указателя для каждого потока.

streamline(U,V,startx,starty) принимает массивы, X и Y заданы как [X,Y] = meshgrid(1:N,1:M), где [M,N] = size(U).

streamline(XY) принимает, что XY является предварительно вычисленным массивом ячеек массивов вершины (как произведено stream2).

streamline(...,options) задает опции, используемые при создании потоков. Задайте options как один - или двухэлементный вектор, содержащий размер шага или размер шага и максимальное количество вершин в потоке:

[stepsize]

или

[stepsize, max_number_vertices]

Если вы не задаете значения, MATLAB® использует значение по умолчанию:

  • Размер шага = 0.1 (одна десятая ячейки)

  • Максимальное количество вершин = 1000

streamline(axes_handle,...) графики в объект осей с указателем axes_handle вместо в текущую систему координат возражают (gca).

h = streamline(...) возвращает вектор указателей строки, одного указателя для каждого потока.

Примеры

свернуть все

Задайте массивы x, y, u и v.

[x,y] = meshgrid(0:0.1:1,0:0.1:1);
u = x;
v = -y;

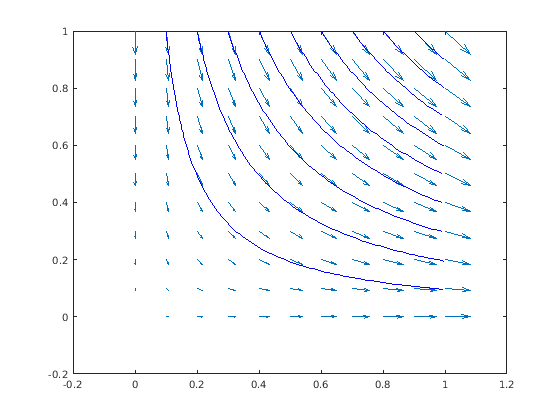

Создайте график полей градиента данных. Постройте потоки, которые запускаются в различных точках вдоль строки y=1.

figure
quiver(x,y,u,v)

startx = 0.1:0.1:1;
starty = ones(size(startx));
streamline(x,y,u,v,startx,starty)
