trisurf
Треугольная объемная поверхностная диаграмма
Синтаксис
trisurf(Tri,X,Y,Z,C)
trisurf(Tri,X,Y,Z)
trisurf(TR)
trisurf(...'PropertyName',PropertyValue...)
h = trisurf(...)
Описание
trisurf(Tri,X,Y,Z,C) треугольники отображений, заданные в m-3, стоят перед матричным Tri как перед поверхностью. Каждая строка Tri задает одну треугольную поверхность путем индексации в векторы или матрицы, которые содержат X, Y и вершины Z. Цвет задан векторным C.
trisurf(Tri,X,Y,Z) использование C=Z так цвет пропорционально поверхностной высоте.
trisurf(TR) отображает треугольники в представлении триангуляции. Это использует C = TR.Points(:,3), чтобы убедиться, что поверхностный цвет пропорционален высоте.
trisurf(...' задает дополнительные имена свойства исправления и значения для графического объекта закрашенной фигуры, созданного функцией.PropertyName',PropertyValue...)
h = trisurf(...) возвращает указатель закрашенной фигуры.
Примеры

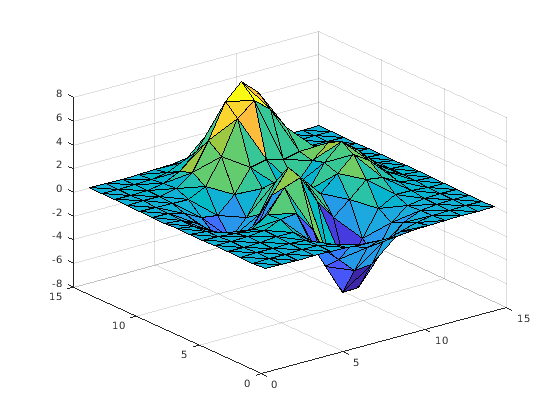

Создание треугольной объемной поверхностной диаграммы
Создайте векторы вершины и матрицу поверхности, затем создайте треугольную объемную поверхностную диаграмму.
[x,y] = meshgrid(1:15,1:15); tri = delaunay(x,y); z = peaks(15); trisurf(tri,x,y,z)
Если поверхность в форме представления триангуляции, можно передать ее одному только trisurf:
tr = triangulation(tri,x(:),y(:),z(:)); trisurf(tr)
Расширенные возможности
Смотрите также
delaunay | delaunayTriangulation | patch | surf | tetramesh | triangulation | trimesh | triplot
