Минимальная поверхностная проблема

Этот пример показывает, как решить минимальное поверхностное уравнение

на единичном диске $\Omega =\left\{\left(\mathit{x},\mathit{y}\right)|{\mathit{x}}^2+{\mathit{y}}^2\le 1\right\}$, с $$u(x,y)=x^2$$ на контуре $\partial \Omega$.

Этот пример использует программируемый рабочий процесс. Для прикладного решения PDE Modeler смотрите Минимальную Поверхностную проблему: Приложение PDE Modeler.

Эллиптическое уравнение в форме тулбокса

Поэтому для минимальной поверхностной проблемы, коэффициенты следующие:

Поскольку коэффициент $$c$$ функция решения $$u$$, минимальной поверхностной проблемой является нелинейная эллиптическая проблема.

Чтобы решить минимальную поверхностную проблему с помощью программируемого рабочего процесса, сначала создайте модель PDE с одной зависимой переменной.

numberOfPDE = 1;
model = createpde(numberOfPDE);

Создайте геометрию и включайте ее в модель. Функция circleg представляет эту геометрию.

geometryFromEdges(model,@circleg);

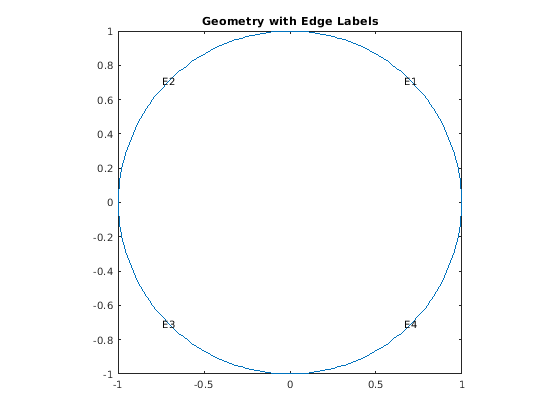

Постройте геометрию, отображающую метки ребра.

pdegplot(model,'EdgeLabels','on');
axis equal
title 'Geometry with Edge Labels';

Задайте коэффициенты.

a = 0;
f = 0;
cCoef = @(region,state) 1./sqrt(1+state.ux.^2 + state.uy.^2);
specifyCoefficients(model,'m',0,'d',0,'c',cCoef,'a',a,'f',f);

Задайте граничные условия с помощью функции $$u(x,y)=x^2$$.

bcMatrix = @(region,~)region.x.^2;
applyBoundaryCondition(model,'dirichlet',...
                             'Edge',1:model.Geometry.NumEdges,...
                             'u',bcMatrix);

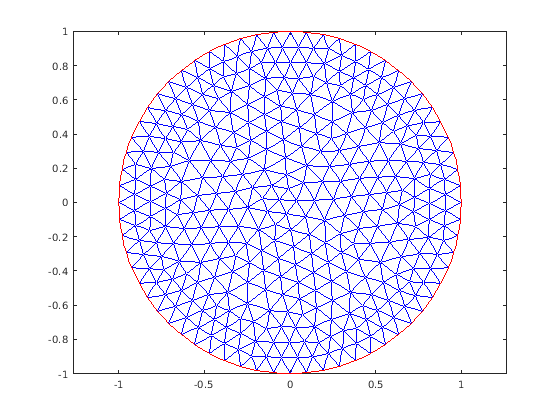

Сгенерируйте mesh.

generateMesh(model,'Hmax',0.1);
figure;
pdemesh(model);
axis equal

Решите проблему при помощи функции solvepde. Поскольку проблема нелинейна, solvepde вызывает нелинейный решатель. Наблюдайте прогресс решателя путем установки свойства SolverOptions.ReportStatistics модели к 'on'.

model.SolverOptions.ReportStatistics = 'on';
result = solvepde(model);

Iteration     Residual     Step size  Jacobian: Full
   0          1.8540e-02
   1          2.8715e-04   1.0000000
   2          1.2145e-06   1.0000000

u = result.NodalSolution;

Постройте решение.

figure;
pdeplot(model,'XYData',u,'ZData',u);
xlabel 'x'
ylabel 'y'
zlabel 'u(x,y)'
title 'Minimal Surface'
