Объем 3-D элементов mesh
V = volume(mesh)[V,VE] = volume(mesh)V = volume(mesh,elements)Сгенерируйте 3-D mesh и найдите ее объем.
Создайте модель PDE.
model = createpde;
Импортируйте и постройте геометрию.
importGeometry(model,'BracketWithHole.stl');

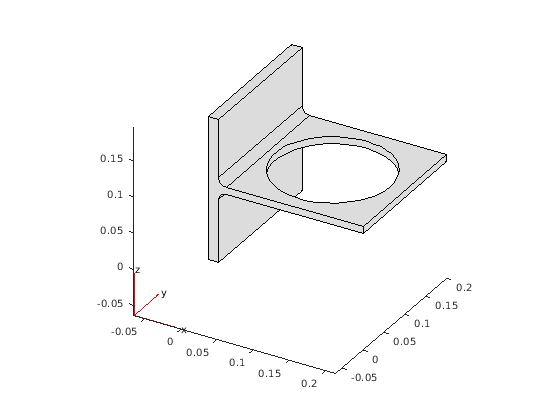

pdegplot(model)
Сгенерируйте mesh и постройте ее.

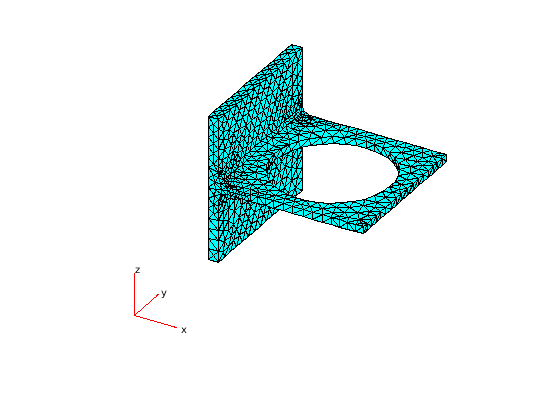

mesh = generateMesh(model); figure pdemesh(model)
Вычислите объем целой mesh.
mv = volume(mesh)
mv = 8.0295e-04
Сгенерируйте 3-D mesh и найдите объем каждого элемента.
Создайте модель PDE.
model = createpde;
Импортируйте и постройте геометрию.
importGeometry(model,'BracketWithHole.stl');
pdegplot(model)
Сгенерируйте mesh и постройте ее.
mesh = generateMesh(model); figure pdemesh(model)
Вычислите объем целой mesh и объем каждого отдельного элемента mesh. Отобразите объемы первых 5 элементов.
[va,vi] = volume(mesh); vi(1:5)
ans = 1×5
10-6 ×
0.5427 0.2243 0.4379 0.2740 0.4541
Найдите объединенный объем группы элементов 3-D mesh.
Создайте модель PDE.
model = createpde;
Импортируйте и постройте геометрию.
importGeometry(model,'BracketWithHole.stl');
pdegplot(model)
Сгенерируйте mesh и постройте ее.
mesh = generateMesh(model); figure pdemesh(model)
Оцените качество формы элементов mesh и найдите элементы с качественными значениями меньше чем 0,5.
Q = meshQuality(mesh); elemIDs = find(Q < 0.5);
Вычислите суммарный объем этих элементов.
mv05 = volume(mesh,elemIDs)
mv05 = 4.2568e-06
Найдите, сколько из общего объема mesh принадлежит этим элементам. Возвратите результат как процент.
mv05_percent = mv05/volume(mesh)*100
mv05_percent = 0.5301
