Поперечный конвертер азимута

Преобразуйте угол азимута в поперечный угол или поперечный угол к углу азимута

расширьте все на странице
  • Библиотека:

  • Phased Array System Toolbox / Среда и Цель

Описание

Блок Azimuth Broadside Converter преобразовывает угловое направление, выраженное с точки зрения Поперечных Углов в эквивалентный угол азимута, или преобразовывает от угла азимута в эквивалентный поперечный угол. В обоих случаях необходимо задать угол повышения.

Порты

Входной параметр

развернуть все

Угол азимута направления, заданного как скаляр или вектор действительных значений. Модули в градусах. Когда az является вектором, размерности az и el должны соответствовать.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на azimuth -> broadside.

Типы данных: double

Поперечный угол направления, заданного как скаляр или вектор действительных значений. Модули в градусах. Когда bsd является вектором, размерности bsd и el должны соответствовать.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на broadside -> azimuth.

Типы данных: double

Угол повышения направления, заданного как скаляр или вектор действительных значений. Модули в градусах. Размерности el должны совпадать с размерностями az и bsd.

Типы данных: double

Вывод

развернуть все

Угол азимута направления, возвращенного как скаляр или вектор действительных значений. Модули в градусах.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на broadside -> azimuth.

Типы данных: double

Поперечный угол направления, возвращенного как скаляр или вектор действительных значений. Модули в градусах.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на azimuth -> broadside.

Типы данных: double

Параметры

развернуть все

Угловой тип преобразования, заданный как

broadside -> azimuthПреобразуйте направление, выраженное в развороте и углах повышения к углах повышения и азимуту.
azimuth -> broadsideПреобразуйте направление, выраженное в азимуте и углах повышения к углах повышения и развороту.

Образцовые примеры

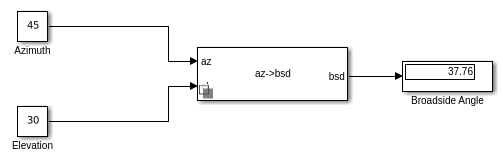

Convert Azimuth and Elevation to Broadside Angle

Преобразуйте азимут и повышение к поперечному углу

Преобразуйте направление с углом азимута 45 градусов и углом повышения 30 градусов в поперечный угол.

Открыть скрипт

Смотрите также

|

Введенный в R2014b
