rcscylinder

Радарное сечение цилиндра

свернуть все на странице

Синтаксис

rcspat = rcscylinder(r1,r2,height,c,fc)
rcspat = rcscylinder(r1,r2,height,c,fc,az,el)
[rcspat,azout,elout] = rcscylinder(___)

Описание

пример

rcspat = rcscylinder(r1,r2,height,c,fc) возвращает радарный шаблон сечения эллиптического цилиндра, имеющего полуглавную ось, r1, полунезначительную ось, r2, и высоту, height. Радарное сечение является функцией частоты сигнала, fc, и скорости распространения сигнала, c. Нижняя часть цилиндра находится на xy - плоскость. Высота цилиндра указывает вдоль положительного z - ось.

пример

rcspat = rcscylinder(r1,r2,height,c,fc,az,el) также задает углы азимута, az, и углы повышения, el, в котором можно вычислить радарное сечение.

пример

[rcspat,azout,elout] = rcscylinder(___) также возвращает углы азимута, azout, и углы повышения, elout, в котором вычисляются радарные сечения. Можно использовать эти выходные аргументы с любым из предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Отобразите шаблон радарного сечения (RCS) как функцию азимута и повышения для эллиптического цилиндра, полуглавная ось которого составляет 12,5 см и чья полунезначительная ось составляет 9 см. Цилиндрическая высота составляет 1 м. Рабочая частота составляет 4,5 ГГц.

Задайте цилиндрическую геометрию и параметры сигнала.

c = physconst('Lightspeed');
fc = 4.5e9;
rada = 0.125;
radb = 0.090;
hgt = 1;

Вычислите RCS для всех направлений с помощью значений направления по умолчанию.

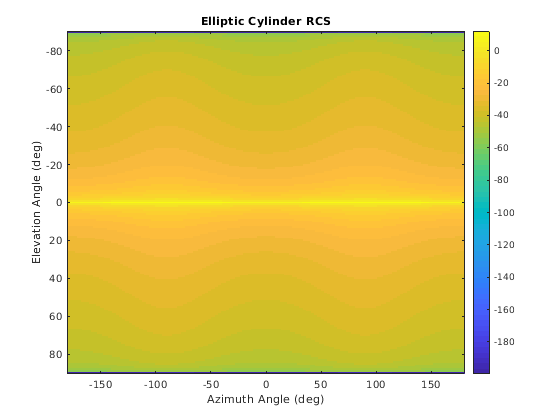

[rcspat,azresp,elresp] = rcscylinder(rada,radb,hgt,c,fc);
imagesc(azresp,elresp,pow2db(rcspat))
colorbar
xlabel('Azimuth Angle (deg)')
ylabel('Elevation Angle (deg)')
title('Elliptic Cylinder RCS')

Скрипт Open Live Script

Постройте шаблон радарного сечения (RCS) эллиптического цилиндра как функция повышения под постоянным углом азимута 5 градусов. Цилиндр имеет полуглавную ось 12,5 см и полунезначительную ось 9 см. Цилиндрическая высота составляет 1 м. Рабочая частота составляет 4,5 ГГц.

Задайте цилиндрическую геометрию и параметры сигнала.

c = physconst('Lightspeed');
fc = 4.5e9;
rada = 0.125;
radb = 0.090;
hgt = 1;

Вычислите RCS для всех углов повышения под фиксированным углом азимута 5 градусов.

el = -90:90;
az = 5;

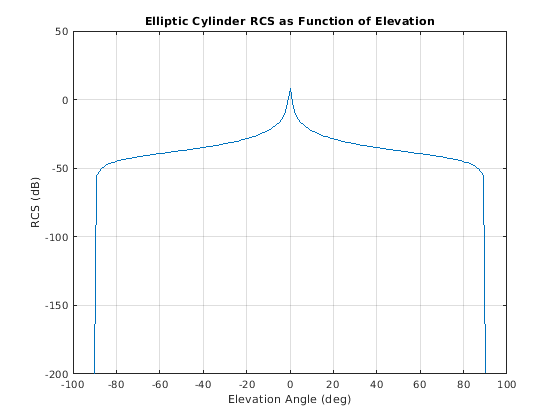

[rcspat,azresp,elresp] = rcscylinder(rada,radb,hgt,c,fc,az,el);
plot(elresp,pow2db(rcspat))
xlabel('Elevation Angle (deg)')
ylabel('RCS (dB)')
title('Elliptic Cylinder RCS as Function of Elevation')
grid on

Скрипт Open Live Script

Постройте радарное сечение (RCS) эллиптического цилиндра как функция частоты для фиксированного направления. Цилиндр имеет как полуглавная ось 12,5 см и полунезначительная ось 9 см. Цилиндрическая высота составляет 1 м.

Задайте цилиндрическую геометрию и параметры сигнала.

c = physconst('Lightspeed');
rada = 0.125;
radb = 0.090;
hgt = 1;

Вычислите радарные сечения как функцию частоты для фиксированного азимута и повышения.

az = 5.0;
el = 20.0;
fc = (100:100:4000)*1e6;

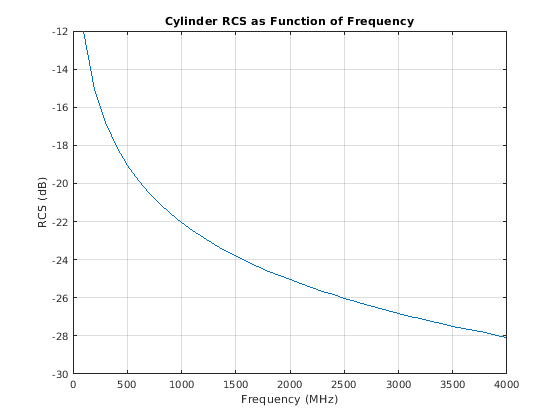

rcspat = rcscylinder(rada,radb,hgt,c,fc,az,el);
plot(fc/1e6,pow2db(squeeze(rcspat)))
xlabel('Frequency (MHz)')
ylabel('RCS (dB)')
title('Cylinder RCS as Function of Frequency')
grid on

Входные параметры

свернуть все

Длина полуглавной оси цилиндра, заданного как положительная скалярная величина. Модули исчисляются в метрах.

Пример: 5.5

Типы данных: double

Длина полунезначительной оси цилиндра, заданного как положительная скалярная величина. Модули исчисляются в метрах.

Пример: 3.0

Типы данных: double

Высота цилиндра, заданного как положительная скалярная величина. Модули исчисляются в метрах.

Пример: 3.0

Типы данных: double

Скорость распространения сигнала, заданная как положительная скалярная величина. Модули исчисляются в метрах в секунду. Для значения SI скорости света используйте physconst('LightSpeed').

Пример: 3e8

Типы данных: double

Частота для вычислительного радарного сечения, заданного как положительная скалярная величина или положительного, с действительным знаком, 1 L вектором - строкой. Единицы частоты находятся в Гц.

Пример: [100e6 200e6]

Типы данных: double

Углы азимута для вычислительной направленности и шаблона, заданного как 1 с действительным знаком M вектором - строкой, где M является количеством углов азимута. Угловые модули в градусах. Углы азимута должны находиться между-180 ° и 180 °, включительно.

Угол азимута является углом между x - осью и проекцией вектора направления на xy - плоскость. Угол азимута положителен, когда измерено от x - оси к y - ось.

Пример: -45:2:45

Типы данных: double

Углы повышения для вычислительной направленности и шаблона, заданного как с действительным знаком, 1 N вектором - строкой, где N является количеством желаемых направлений повышения. Угловые модули в градусах. Углы повышения должны находиться между-90 ° и 90 °, включительно.

Угол повышения является углом между вектором направления и xy - плоскость. Угол повышения положителен, когда измерено к z - ось.

Пример: -75:1:70

Типы данных: double

Совет

Чтобы создать круговой цилиндр, установите r2, равный r1.

Выходные аргументы

свернуть все

Радарный шаблон сечения, возвращенный как N с действительным знаком-by-M-by-L массив. N является длиной вектора, возвращенного в аргументе elout. M является длиной вектора, возвращенного в аргументе azout. L является длиной вектора fc. Модули находятся в в квадрате метрами.

Типы данных: double

Углы азимута для вычислительной направленности и шаблона, возвращенного как 1 с действительным знаком M вектором - строкой, где M является количеством углов азимута, заданных входным параметром az. Угловые модули в градусах.

Угол азимута является углом между x - осью и проекцией вектора направления на xy - плоскость. Угол азимута положителен, когда измерено от x - оси к y - ось.

Типы данных: double

Углы повышения для вычислительной направленности и шаблона, возвращенного как 1 с действительным знаком N вектором - строкой, где N является количеством углов повышения, заданных в выходном аргументе el. Угловые модули в градусах.

Угол повышения является углом между вектором направления и xy - плоскость. Угол повышения положителен, когда измерено к z - ось.

Типы данных: double

Больше о

свернуть все

Азимут и повышение

В этом разделе описываются соглашение, используемое, чтобы задать углы повышения и азимут.

azimuth angle вектора является углом между x - осью и ее ортогональной проекцией на xy - плоскость. Угол положителен при движении от x - оси к y - ось. Углы азимута находятся между степенями на 180 ° и на-180 °, включительно. elevation angle является углом между вектором и его ортогональной проекцией на xy - плоскость. Угол положителен при движении к положительному z - оси от xy - плоскость. Углы повышения находятся между степенями на 90 ° и на-90 °, включительно.

Ссылки

[1] Mahafza, Bassem. Анализ и проектирование радиолокационных систем Используя MATLAB, 2-го Эда. Бока-Ратон, FL: Chapman & Hall/CRC, 2005.
