Введите power_new в командной строке, чтобы открыть новую модель. Сохраните его как power_TCRTSC.

Откройте библиотеку Power Electronics и скопируйте блок Thyristor в модель.

Дважды кликните блок, чтобы открыть диалоговое окно Thyristor и установить параметры можно следующим образом:

Заметьте, что схема демпфера является неотъемлемой частью диалогового окна Thyristor.

Переименуйте этот блок TCR 1 и копируйте его.

Соедините этот новый тиристорный TCR 2 в антипараллельном с TCR 1, как показано в Одной Фазе Статического Компенсатора Var TCR/TSC.

Когда схема демпфера была уже задана с TCR 1, демпфер TCR 2 должен быть устранен.

Откройте диалоговое окно TCR 2 и установите параметры демпфера на

Заметьте, что демпфер исчезает на значке блока.

Блок Linear Transformer расположен в библиотеке Elements. Скопируйте его в модель и откройте ее диалоговое окно. Установите ее номинальную степень, частоту и извилистые параметры (вьющийся 1 = primary; обмотка 2 = secondary) как показано в Одной Фазе Статического Компенсатора Var TCR/TSC.

Параметр Units позволяет вам задавать сопротивление R и индуктивность утечки L каждой обмотки, а также ответвления намагничивания Rm/Lm, любой в единицах СИ (Омы, henries) или в на модули (pu). Сохраните значение по умолчанию pu устанавливающий, чтобы задать непосредственно R и L в на удельные величины. Как нет никакой третичной обмотки, отмените выбор Трех преобразователей обмоток. Обмотка 3 исчезает на блоке TrA.

Наконец, установите параметры ответвления намагничивания Rm и Xm в [500, 500]. Эти значения соответствуют резистивным и индуктивным токам на 0,2%. Для получения дополнительной информации о на модуль (pu) система, смотрите Систему На модуль Модулей.

Добавьте источник напряжения, блок Ground и два Ряда блоки Ответвления RLC и установите параметры как показано в Одной Фазе Статической фигуры Компенсатора Var TCR/TSC.

Добавьте текущее измерение, чтобы измерить первичный ток.

Заметьте, что Тиристорным блокам идентифицировала вывод буква m. Этот вывод возвращает Simulink^® векторизованный сигнал, содержащий тиристорный ток (Iak) и напряжение (Vak). Эти выходные параметры соединяются с блоками терминаторов строки. Выберите сигнальную линию, соединенную при m выводе блока TCR 1, и сигнал, соединенный в i, вывел i чопорный блок. Из меню Simulation Data Inspector выберите Log Selected Signals.

Скопируйте два генератора импульса Simulink в свою систему, назовите их Pulse1 и Pulse2, и соедините их с логическими элементами тиристорных блоков.

Теперь необходимо задать импульсы синхронизации этих двух тиристоров. В каждом цикле импульс должен быть отправлен в каждый тиристор α степени после нулевого пересечения тиристорного коммутационного напряжения. Установите Pulse1 и параметры блоков Pulse2 можно следующим образом:

Импульсы, отправленные в TCR 2, задерживаются 180 градусами относительно импульсов, отправленных в TCR 1. Задержка T используется, чтобы задать угол увольнения α. Чтобы получить 120 углов увольнения степени, задайте T в рабочей области путем ввода

T = 1/60/3;

Установите время остановки на 0.1, затем запустите симуляцию. Результаты могут наблюдаться в Инспекторе Данных моделирования, как показано в фигуре.

Копируйте ответвление TCR (отображенный синим), переименуйте блоки и задайте значение сопротивления и индуктивности как показано в Одной Фазе Статической фигуры Компенсатора Var TCR/TSC.

Соедините конденсатор 308e-6 Фарады последовательно с TSC 1 и клапаном TSC 2.

Соедините блок Voltage Measurement через конденсатор. Соедините вывод блока к блоку терминатора строки. Выберите сигнал и передайте выбранный сигнал потоком Инспектору Данных моделирования.

Вопреки ответвлению TCR, которое было запущено синхронным импульсным генератором, непрерывный сигнал увольнения теперь применяется к этим двум тиристорам. Удалите два импульсных генератора. Скопируйте блок Step от Библиотеки Simulink и соедините ее вывод в обоих логических элементах TSC 1 и TSC 2. Установите его время шага в 1/60/4 (подающий питание на первом положительном пике исходного напряжения).

Запустите симуляцию.

Когда конденсатор включен от нуля, можно наблюдать в Simulation Data Inspector низкий переходный процесс затухания на уровне 200 Гц, наложенных с компонентом на 60 Гц в конденсаторном напряжении и первичном токе. Во время нормальной операции TSC конденсатор имеет начальное напряжение в запасе начиная с последнего открытия клапана. Чтобы минимизировать заключительный переходный процесс с заряженным конденсатором, тиристоры ответвления TSC должны быть запущены, когда исходное напряжение в максимальном значении и с правильной полярностью. Начальное конденсаторное напряжение соответствует установившемуся напряжению, полученному, когда тиристорный переключатель закрывается. Конденсаторное напряжение является 17.67 kVrms, когда клапан проводит. В то время закрытия конденсатор должен быть заряжен при пиковом напряжении.

Откройте Powergui и выберите Initial States Setting. Список всех переменных состояния с их начальными значениями по умолчанию появляется. Значение начального напряжения через конденсатор C (переменная Uc_C) должно составить-0.3141 В. Это напряжение не является точно нулевым, потому что демпфер позволяет циркуляцию маленького тока, когда оба тиристора блокируются. Теперь выберите переменную состояния Uc_C и введите 24989 в верхнее правое поле. Затем нажмите кнопку Apply, чтобы делать это изменение эффективным.

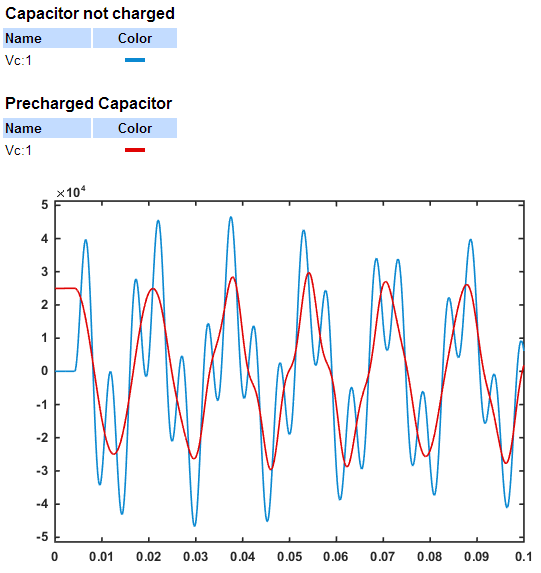

Запустите симуляцию. Как ожидалось переходный компонент конденсаторного напряжения и текущий исчез. Напряжения, полученные с и без начального напряжения, сравнены в Simulation Data Inspector как показано в фигуре.
