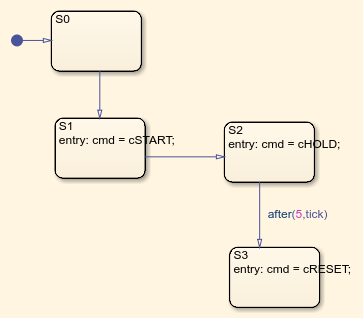

Эта модель показывает код, сгенерированный для диаграммы Stateflow.
График по имени "ControlModule" содержит управляющую логику, и это будет использоваться для генерации кода PLC.
Можно сгенерировать код Структурированного текста PLC для этой подсистемы путем щелчка правой кнопкой по подсистеме, блокируют и выбирают PLC Code-> Generate Code for Subsystem
Также можно использовать следующую команду generatedFiles = plcgeneratecode ('plcdemo_stateflow_controller/ControlModule');
После генерации кода окно Diagnostic Viewer отображено с гиперссылками на файлы сгенерированного кода. Можно открыть сгенерированные файлы путем нажимания на ссылки.
