Нахождение свободной пропускной способности IF

Этот пример показывает, как выбрать Intermediate Frequency (IF), который свободен от любого искажения межмодуляции. Во-первых, вы создаете объект OpenIF и задаете, разрабатываете ли вы передатчик или получатель. Во-вторых, вы используете функцию addMixer, чтобы задать свойства каждого микшера, а также определенной Радиочастоты (RF), с которой это взаимодействует. Наконец, вы просматриваете результаты с помощью функций report и show.

Фоновое знание (шпоры микшера)

При преобразовании от РФ до IF (получатель) или от IF до РФ (передатчик), используется микшер. К сожалению, микшеры нелинейны, и их выходные параметры содержат энергию на нежелательных частотах (мы вызываем эти нежелательные выходные параметры "шпоры"). Инструмент OpenIF помогает пользователю выбрать IF, который старается не иметь их побочный микшер, выходные параметры вмешиваются в микшер вывод. Вывод микшера характеризуется следующим уравнением:

где:

  • входная частота.

  • частота локального осциллятора (LO).

  • неотрицательное целое число.

  • целое число.

Только одна из этих выходных частот является желаемым тоном. Например, в микшере понижающего преобразования (т.е.). с LO низкой стороны (т.е.)., случай, представляет желаемый выходной тон. Это:

Все другие комбинации и представляют побочные продукты межмодуляции. Чтобы охарактеризовать эти продукты межмодуляции, Таблица Межмодуляции (IMT) используется.

Фоновое знание (таблицы межмодуляции)

IMT предоставляет информацию о количестве энергии, сгенерированном на каждой частоте продукта межмодуляции. Поскольку точный микшер поощряет результаты анализа, IMT должен быть создан из моделируемых или результатов измерений в желаемом входном сигнале и локальной частоте осциллятора и условиях степени. Экстраполяция к другим условиям приведет к погрешностям.

Вот IMT downconverting микшера с низким LO стороны, измеренным в GHz, dBm, GHz и dBm.

     ! Element (N,M) gives power of |N*Fin+M*Flo| in dBc
     ! Top indices give M =
     ! Left-hand indices give N =
      %0  1  2  3  4  5  6  7  8  9 10 11 12 13 14 15
 0%   99 26 35 39 50 41 53 49 51 42 62 51 60 47 77 50
 1%   24 0  35 13 40 24 45 28 49 33 53 42 60 47 63
 2%   73 73 74 70 71 64 69 64 69 62 74 62 72 60
 3%   67 64 69 50 77 47 74 44 74 47 75 44 70
 4%   86 90 86 88 88 85 86 85 90 85 85 85
 5%   90 80 90 71 90 68 90 65 88 65 85
 6%   90 90 90 90 90 90 90 90 90 90
 7%   90 90 90 90 90 87 90 90 90
 8%   99 95 99 95 99 95 99 95
 9%   90 95 90 90 90 99 90
10%   99 99 99 99 99 99
11%   90 99 90 95 90
12%   99 99 99 99
13%   90 99 90
14%   99 99
15%   99

Заметьте, что это - соглашение в промышленном стандарте IMTs, чтобы принять симметрию, а именно:

и программное обеспечение RF Toolbox™ следует этому соглашению.

Если измерение показывает, что на самом деле микшер асимметричен, т.е.:

нет никакого способа разместить эту информацию в промышленном стандарте IMT. В этой ситуации наиболее распространенное соглашение состоит в том, чтобы создать аппроксимированную модель путем размещения значения:

в положении.

Таким образом промышленный стандарт IMTs в общем и RF Toolbox в частности переоценит степень одной шпоры в каждой паре асимметричных шпор.

В IMT 0 всегда появляется в таблице в положении, которое представляет и желаемый сигнал и его симметричную пару изображений. Все другие записи заданы в дБн ниже степени микшера вывод на желаемой частоте. (В маловероятном случае шпоры, являющейся выше степени желаемого, это появится как отрицательное число, значение которого является степенью шпоры в дБн выше желаемого.)

Например, в IMT выше, в строке, столбце, значением IMT является 13. RF Toolbox поместит пару симметричных продуктов IM в:

каждый с уровнем мощности-13 дБн. Неограниченная власть шпоры в dBm вычисляется путем вычитания значения дБн IMT из выходной мощности (также в dBm) желаемого тона.

Условно, специальное значение 99 означает, что тон в том индексе незначителен.

Для получения дополнительной информации о таблицах межмодуляции см. [1].

Конструктивные требования

Найдите IF без шпор для получателя. Получатель должен смочь к downcovert от трех отдельных полос РФ к тому же самому (совместно использованному) IF. Чтобы найти IF сосредотачивают частоту, которая без шпор для всех трех полос РФ, ваши требования должны задать Частоту Центра РФ, Пропускную способность РФ и Пропускную способность IF, которая идет с той конкретной РФ:

% RF band 1
RFCF1 = 2400e6; % 2.4 GHz
RFBW1 = 200e6;  % 200 MHz
IFBW1 = 20e6;   %  20 MHz

% RF band 2
RFCF2 = 3700e6; % 3.7 GHz
RFBW2 = 250e6;  % 250 MHz
IFBW2 = 20e6;   %  20 MHz

% RF band 3
RFCF3 = 5400e6; % 5.4 GHz
RFBW3 = 250e6;  % 250 MHz
IFBW3 = 50e6;   %  50 MHz

% Next we must have an IMT measured for each RF band.  Assume you have
% tested and measured the mixers you plan to use with the following
% results:

IMT1 = [99  0 21 17 26;
        11  0 29 29 63;
        60 48 70 86 41;
        90 89 74 68 87;
        99 99 95 99 99];

IMT2 = [99  1  9 12 15;
        20  0 26 31 48;
        55 70 51 70 53;
        85 90 60 70 94;
        96 95 94 93 92];

IMT3 = [99  2 11 15 16;
        27  0 16 41 55;
        25 61 66 65 47;
        92 83 66 77 88;
        97 94 91 92 99];

Найдите частоты без Шпор с помощью объекта OpenIF

Создайте объект с помощью функции OpenIF. Укажите, что вы разрабатываете получатель путем установки свойства 'IFLocation' на 'MixerOutput'.

h = OpenIF('IFLocation', 'MixerOutput');

Используйте метод addMixer, чтобы ввести информацию для каждой полосы РФ. Здесь инжекция низкой стороны принята для каждого микшера, но инжекцию высокой стороны можно было попробовать позже.

addMixer(h,IMT1, RFCF1, RFBW1, 'low', IFBW1);
addMixer(h,IMT2, RFCF2, RFBW2, 'low', IFBW2);
addMixer(h,IMT3, RFCF3, RFBW3, 'low', IFBW3);

Просмотрите результаты дословно с помощью метода report.

report(h);
     Intermediate Frequency (IF) Planner
     IF Location: MixerOutput

     -- MIXER 1 --
     RF Center Frequency: 2.4 GHz
     RF Bandwidth: 200 MHz
     IF Bandwidth: 20 MHz
     MixerType: low
     Intermodulation Table:   99   0  21  17  26
                              11   0  29  29  63
                              60  48  70  86  41
                              90  89  74  68  87
                              99  99  95  99  99

     -- MIXER 2 --
     RF Center Frequency: 3.7 GHz
     RF Bandwidth: 250 MHz
     IF Bandwidth: 20 MHz
     MixerType: low
     Intermodulation Table:   99   1   9  12  15
                              20   0  26  31  48
                              55  70  51  70  53
                              85  90  60  70  94
                              96  95  94  93  92

     -- MIXER 3 --
     RF Center Frequency: 5.4 GHz
     RF Bandwidth: 250 MHz
     IF Bandwidth: 50 MHz
     MixerType: low
     Intermodulation Table:   99   2  11  15  16
                              27   0  16  41  55
                              25  61  66  65  47
                              92  83  66  77  88
                              97  94  91  92  99

     There are no spur-free zones.
     The best attainable spur-free zone has a SpurFloor of 87.


Просмотрите результаты графически с помощью метода show.

figure;
show(h);

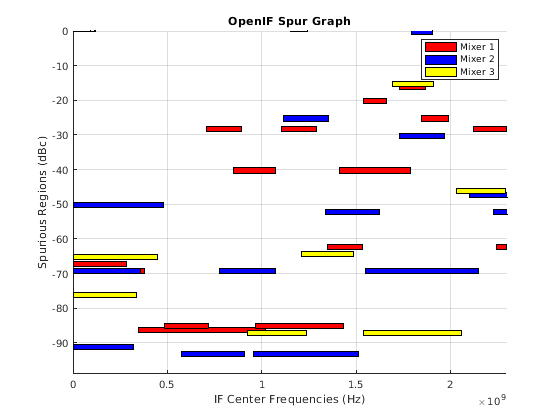

Интерпретация графических результатов

Фигура, созданная методом show, отображает все соответствующие побочные частотные диапазоны как окрашенные горизонтальными прямоугольниками. Если там какие-либо зоны без шпор (не может быть), это будет отображено как вертикальный зеленый прямоугольник.

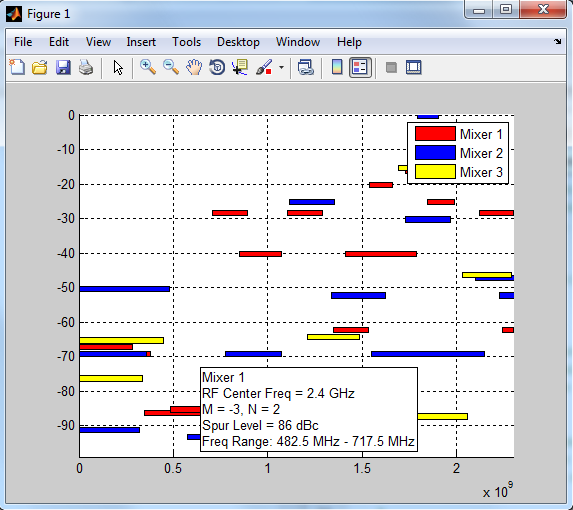

В этом примере, как мы видим в фигуре, нет никаких зон без шпор. Легенда в верхнем правом угле говорит нам, с каким цветом каждый Микшер сопоставлен. Если мы желаем более подробной информации о побочной области, мы можем нажать на один из прямоугольников:

Если мы хотим найти зону без шпор, мы должны будем настроить некоторые параметры настройки.

Корректировка Свойства Микшера найти Зоны без Шпор

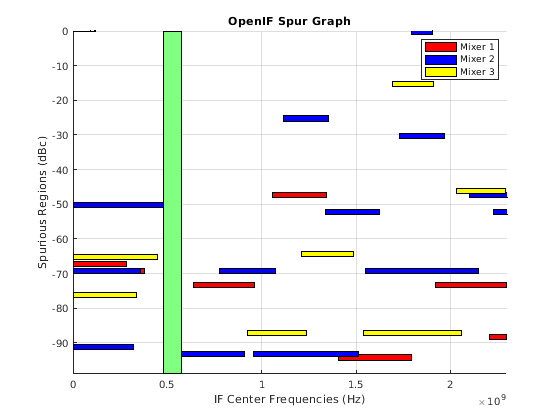

В текущей настройке нет никаких доступных зон без шпор. Мы должны будем настроить некоторые параметры настройки в порядке найти зону без шпор. Значения, размеченные в конструктивных требованиях (Пропускная способность РФ, Частота Центра РФ и Пропускная способность IF), не могут быть изменены. Однако некоторые параметры (такие как изменение низко - или инжекция высокой стороны) являются проектными решениями. Мы видим, если изменение первого микшера к инжекции высокой стороны откроет зону без шпор:

h.Mixers(1).MixingType = 'high';
figure;
show(h);

Корректировка SpurFloor, чтобы найти Зоны без Шпор

Если мы хотим использовать инжекцию низкой стороны во всех микшерах, мы должны найти приемлемые зоны без шпор путем корректировки других параметров. Здесь мы сбрасываем объект OpenIF ко всей инжекции низкой стороны и повторно строим результаты:

h.Mixers(1).MixingType = 'low';
figure;
show(h);

Мы замечаем, что существует раздел приблизительно 500 МГц, где существует открытие полностью вниз примерно к-85 дБн. Мы можем найти что зона путем корректировки свойства SpurFloor:

h.SpurFloor = 85;
show(h);

Ссылки

[1] Дэниел Фэрия, Лоуренс Данливи и Терье Свенсен. "Использование Таблиц Межмодуляции для Симуляций Микшера", Микроволновый Журнал, Издание 45, № 4, декабрь 2002, p. 60.
