Визуализация и экспорт данных
Можно использовать функции RF Toolbox™, чтобы визуализировать или сетевое поведение компонента:

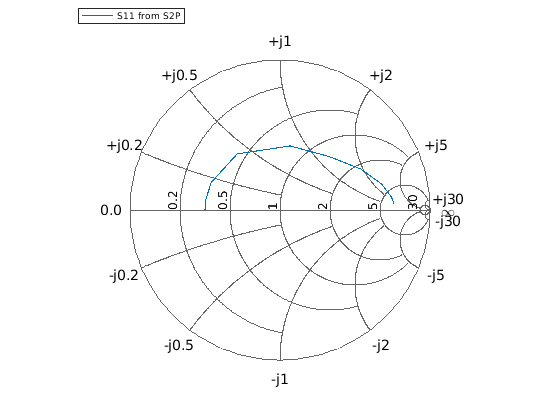

График Smith®

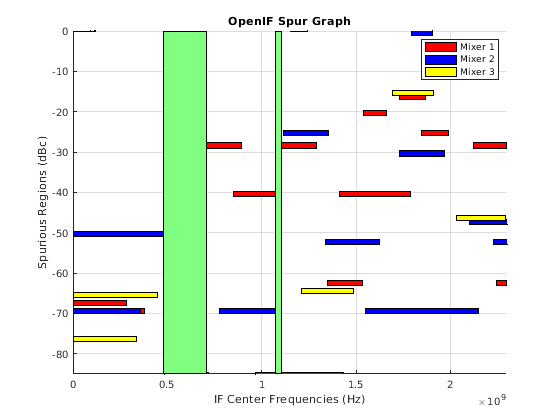

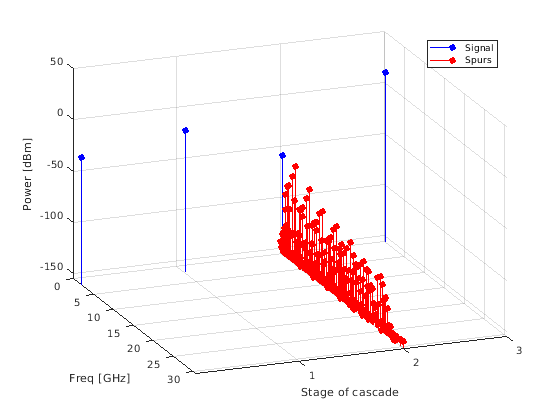

Прямоугольные графики
Графики в полярной системе координат
Можно также создать графики и графики с помощью Инструмента Проекта и Анализа РФ.
Область РФ использует много типов файлов данных, включая файлы Пробного камня промышленного стандарта (.s2p) и файлы AMP, MathWorks® нелинейный формат файла. Можно записать данные в эти файлы с помощью нескольких различных функций RF Toolbox.
Можно также экспортировать сеть в формат Verilog-A для использования в качестве тестовой среды в средстве моделирования аналоговой схемы. Смотрите Экспорт Модель Verilog-A.
Примечание
RF Toolbox не поддерживает Пробный камень 2,0 файла.
Функции
Темы
Образцовые объекты РФ Используя Verilog-A
Описывает Верилог-А, тип модели, которую можно экспортировать, и что можно сделать с экспортируемой моделью.
Анализируйте и постройте компоненты РФ
Объясняет, как использовать методы программного обеспечения RF Toolbox, чтобы анализировать компоненты РФ в частотном диапазоне и как вычислить и построить спецификации временного интервала.
Экспортируйте данные компонента в файл
Объясняет, как экспортировать данные объектов РФ в файлы данных промышленного стандарта и файлы MathWorks AMP.
Экспортируйте модель Verilog-A
Описывает, как экспортировать описание Verilog-A компонента РФ при помощи модели рациональной функции.
Описывает экспорт, которому схема РФ возражает против файла или против рабочей области MATLAB®.
