Запись Touchstone® File
Этот пример показывает, как выписать данные в объектах rfckt, которые что вы создаете в рабочей области MATLAB® в файл данных промышленного стандарта: Touchstone®. Можно использовать эти файлы в сторонних программах.
Этот простой пример показывает, как создать и анализировать объект линии передачи RLCG. Это затем показывает, как записать анализируемый результат в файл Пробного камня, читайте, это въезжает задним ходом и сравнивает данные о файле с исходным результатом.
Создайте объект схемы РФ представлять линию передачи RLCG
Создайте объект rfckt.rlcgline представлять линию передачи RLCG. Создайте переменные, чтобы представлять параметры линии передачи и использовать метод set, чтобы обновить объект rfckt.rlcgline использовать эти значения.
ckt1 = rfckt.rlcgline; R = 0.002; % ohm/m G = 0.002; % S/m mu_0 = pi*4e-7; % H/m L = mu_0; % H/m c = 299792458; % m/s epsilon_0 = 1/(mu_0*c^2); % F/m C = epsilon_0; % F/m linelen = 10; % m Z_vacuum = sqrt(mu_0/epsilon_0); % ohms ckt1.R = R; ckt1.G = G; ckt1.L = L; ckt1.C = C; ckt1.LineLength = linelen;
Скопируйте объект схемы
Сделайте копию первого объекта rfckt. Затем измените емкость нового объекта ввести несоответствие, которое появится как конечный отражательный коэффициент на графике Смита.
ckt2 = copy(ckt1) ckt2.C = 0.5*ckt1.C;
ckt2 =
rfckt.rlcgline with properties:
Freq: 1.0000e+09
R: 0.0020
L: 1.2566e-06
C: 8.8542e-12
G: 0.0020
IntpType: 'Linear'
LineLength: 10
StubMode: 'NotAStub'
Termination: 'NotApplicable'
nPort: 2
AnalyzedResult: []
Name: 'RLCG Transmission Line'
Расположите каскадом два объекта схемы
Создайте объект rfckt.cascade, который располагает каскадом эти две линии передачи вместе.
ckt3 = rfckt.cascade('Ckts',{ckt1,ckt2});

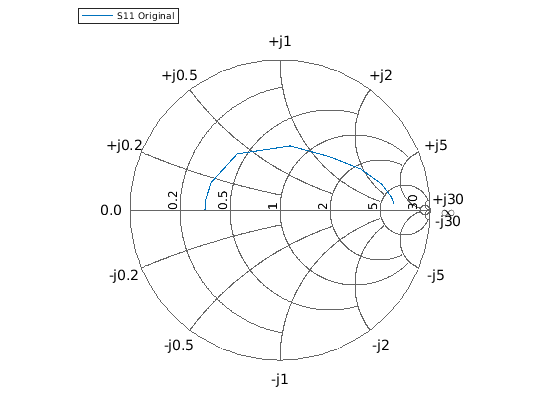

Анализируйте каскад и отобразите данные S-параметра на графике
Используйте метод analyze объекта rfckt.cascade анализировать каскад в частотном диапазоне. Затем используйте метод smithplot, чтобы построить S11 объекта на графике Смита.
freq = logspace(0,8,20); analyze(ckt3,freq); figure smithplot(ckt3,[1,1],'LegendLabels','S11 Original');
Выпишите Данные к Файлу S2P
Используйте функцию rfwrite, чтобы записать данные в файл.
workingdir = tempname; mkdir(workingdir) filename = fullfile(workingdir,'myrlcg.s2p'); if exist(filename,'file') delete(filename) end filedata = ckt3.AnalyzedResult.S_Parameters; rfwrite(filedata,freq,filename)
Осмотрите файл S2P
Используйте функцию type, чтобы отобразить содержимое файла .s2p в окне команды MATLAB, чтобы видеть формат файла Пробного камня.
type(filename)
# GHz S MA R 50 1.000000000000000e-09 4.9956688299520730e-01 1.7999980458876163e+02 4.9963354343955202e-01 -1.6640558205811934e-04 4.9963354343955202e-01 -1.6640558205811902e-04 4.9956688299521823e-01 1.7999980458844280e+02 2.636650898730358e-09 4.9956688299243801e-01 1.7999948476878276e+02 4.9963354343260874e-01 -4.3875342748465255e-04 4.9963354343260874e-01 -4.3875342748465299e-04 4.9956688299251434e-01 1.7999948476794214e+02 6.951927961775606e-09 4.9956688297319013e-01 1.7999864151514811e+02 4.9963354338433580e-01 -1.1568396188433882e-03 4.9963354338433602e-01 -1.1568396188433902e-03 4.9956688297372076e-01 1.7999864151293158e+02 1.832980710832436e-08 4.9956688283937206e-01 1.7999641814969570e+02 4.9963354304875479e-01 -3.0501822197363916e-03 4.9963354304875479e-01 -3.0501822197363908e-03 4.9956688284306039e-01 1.7999641814385149e+02 4.832930238571753e-08 4.9956688190907761e-01 1.7999055591120035e+02 4.9963354071582089e-01 -8.0422656731208870e-03 4.9963354071582100e-01 -8.0422656731208905e-03 4.9956688193471843e-01 1.7999055589579137e+02 1.274274985703133e-07 4.9956687544174538e-01 1.7997509923522475e+02 4.9963352449742515e-01 -2.1204646687655957e-02 4.9963352449742515e-01 -2.1204646687656002e-02 4.9956687561999880e-01 1.7997509919459898e+02 3.359818286283781e-07 4.9956683048132772e-01 1.7993434538435341e+02 4.9963341174836157e-01 -5.5909244749526403e-02 4.9963341174836151e-01 -5.5909244749526417e-02 4.9956683172053190e-01 1.7993434527727968e+02 8.858667904100824e-07 4.9956651792079754e-01 1.7982689184853271e+02 4.9963262792700741e-01 -1.4741305049577125e-01 4.9963262792700697e-01 -1.4741305049577147e-01 4.9956652653563866e-01 1.7982689156699070e+02 2.335721469090122e-06 4.9956434507311936e-01 1.7954357698415038e+02 4.9962717895522329e-01 -3.8867473728393093e-01 4.9962717895522341e-01 -3.8867473728393043e-01 4.9956440496207738e-01 1.7954357625600892e+02 6.158482110660261e-06 4.9954924203836615e-01 1.7879662219796427e+02 4.9958930282204372e-01 -1.0247626683562452e+00 4.9958930282204383e-01 -1.0247626683562454e+00 4.9954965834354320e-01 1.7879662053812120e+02 1.623776739188721e-05 4.9944436490450694e-01 1.7682803522724353e+02 4.9932621885777728e-01 -2.7012650168069037e+00 4.9932621885777739e-01 -2.7012650168069023e+00 4.9944725716695926e-01 1.7682803561343289e+02 4.281332398719396e-05 4.9872093087973968e-01 1.7165347141326552e+02 4.9750823089356755e-01 -7.1099543855329870e+00 4.9750823089356744e-01 -7.1099543855329834e+00 4.9874094831180454e-01 1.7165355930454223e+02 1.128837891684688e-04 4.9395192774857949e-01 1.5829285403785633e+02 4.8537498738050983e-01 -1.8527617133746109e+01 4.8537498738050966e-01 -1.8527617133746105e+01 4.9408695423932697e-01 1.5829462565930422e+02 2.976351441631320e-04 4.7005276175625949e-01 1.2736060374891665e+02 4.1944100749863295e-01 -4.5568428419474273e+01 4.1944100749863278e-01 -4.5568428419474301e+01 4.7083855558191262e-01 1.2738801395821361e+02 7.847599703514606e-04 4.3246964060503451e-01 8.0964046625780895e+01 2.4583660567079157e-01 -9.3582775189553644e+01 2.4583660567079157e-01 -9.3582775189553686e+01 4.3540960369119625e-01 8.1178776658663935e+01 2.069138081114790e-03 4.8456534514674954e-01 4.7259771019756514e+01 8.6002402769753919e-02 -1.6278818625706072e+02 8.6002402769753614e-02 -1.6278818625705992e+02 4.9196758351450026e-01 4.7787861008000988e+01 5.455594781168516e-03 6.0419813636585018e-01 2.6872620020357260e+01 1.6637174822162825e-02 8.7039349152634500e+01 1.6637174822162825e-02 8.7039349152634500e+01 6.1766382847138612e-01 2.7689212173598698e+01 1.438449888287663e-02 6.9842374918749306e-01 1.4365722237145548e+01 1.8280441246750511e-03 -1.1221107334109674e+02 1.8280441246684008e-03 -1.1221107334108370e+02 7.2277371883520825e-01 1.5713306512214587e+01 3.792690190732246e-02 7.4788451928626032e-01 6.7469821304155451e+00 2.0574647544194854e-04 1.5947439599551970e+02 2.0574647534614038e-04 1.5947439599551970e+02 7.9041650399708774e-01 8.2310537700086570e+00 1.000000000000000e-01 7.6256263726735674e-01 2.7440654158858386e+00 6.0006898721147904e-05 3.1994461726741314e+01 6.0006898749090796e-05 3.1994461833463021e+01 8.1978106471099599e-01 3.6949462491260925e+00
Сравните данные
Считайте данные из файла myrlcg.s2p в новый объект rfckt и постройте S11 на графике Смита. Визуально сравните этот график Смита с предыдущим, чтобы видеть, что данные являются тем же самым.
ckt4 = read(rfckt.passive,filename); figure smithplot(ckt4,[1,1],'LegendLabels','S11 from S2P');
