lcladder

Лестничный объект LC

расширьте все на странице

Описание

Класс lcladder создает лестничный объект LC, который можно добавить в существующую схему. Создайте фильтры и вычислите s-параметры фильтров с помощью класса lcladder. Можно также добавить объект lcladder в существующую схему.

Можно также использовать объект lcladder преобразовать объект rffilter в lcladder LCLad = lacladdder(rffiltobj), где rffilterobj является объектом rffilter.

Создание

Синтаксис

lcobj = lcladder(topology,inductances,capacitances)
lcobj = lcladder(topology,inductances,capacitances,lcname)

Описание

пример

lcobj = lcladder(topology,inductances,capacitances) создает лестничный объект LC, lcobj, с топологией, top, значениями индуктора, l, и конденсаторными значениями, c.

lcobj = lcladder(topology,inductances,capacitances,lcname) создает лестничный объект LC, lcobj, с именем, lcname. lcname должен быть вектором символов.

Свойства

развернуть все

Тип топологии лестничной структуры LC, заданной как та следующего вектора символов:

  • 'lowpasspi': фильтр пи низкой передачи

  • 'lowpasstee': фильтр мишени низкой передачи

  • 'highpasspi': фильтр пи высокой передачи

  • 'highpasstee': фильтр мишени высокой передачи

  • 'bandpasspi': полосовой фильтр пи

  • 'bandpasstee': полосовой фильтр мишени

  • 'bandstoppi': фильтр пи остановки полосы

  • 'bandstoptee': фильтр мишени остановки полосы

Установите тип топологии в аргументе topology синтаксиса.

Пример: 'lowpasspi'

Значения индуктора в лестничной структуре LC, заданной в виде числа или вектора в henries. Установите значение индуктора в аргументе inductances синтаксиса.

Пример: 3.18e-8

Конденсаторные значения в лестничной структуре LC, заданной в виде числа или вектора в фарадах. Установите конденсаторное значение в аргументе c синтаксиса.

Пример: [6.37e-12 6.37e-12]

Имя лестничного объекта LC, заданного как вектор символов. Определите имя лестничной структуры LC в аргументе lcname синтаксиса.

Пример: 'lcfilter'

Количество портов в лестничном объекте LC. заданный как скаляр. Этим значением всегда является 2.

Терминальные имена лестничного объекта LC, заданного как вектор ячейки, {'p1+' 'p2+' 'p1-' 'p2-'}. Лестничный объект LC всегда имеет четыре терминала: два терминала сопоставлены с первым портом ('p1+' и 'p1-'), и два терминала сопоставлены со вторым портом ('p2+' и 'p2-').

Пример: {'p1+' 'p2+' 'p1-' 'p2-'}

Родительские узлы схемы, соединенные с лестничной структурой LC, возражают терминалам, заданным как вектор целых чисел. Это свойство появляется только после того, как лестничный объект LC добавляется к схеме.

Примечание

"ParentNodes" только отображены после того, как конденсатор был добавлен

в схему.

Полный путь схемы, которой лестничный объект LC принадлежит, заданный как вектор символов. Этот путь появляется только после того, как индуктор добавляется к схеме.

Примечание

"ParentPath" только отображен после того, как конденсатор был добавлен

в схему.

Примеры

свернуть все

Скрипт Open Live Script

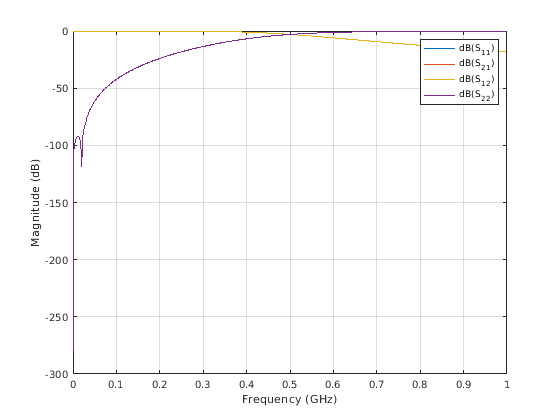

Создайте лестничный объект LC пи низкой передачи со значением индуктора 3.18e-8 и конденсаторным значением 6.37e-12. Вычислите и постройте s-параметры.

L = 3.18e-8;
C = [6.37e-12 6.37e-12];
lpp = lcladder('lowpasspi',L,C)
lpp =
  lcladder: LC Ladder element

        Topology: 'lowpasspi'
     Inductances: 3.1800e-08
    Capacitances: [6.3700e-12 6.3700e-12]
            Name: 'lcfilt'
        NumPorts: 2
       Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}



freq = 0:1e6:1e9;
S = sparameters(lpp,freq);
rfplot(S)
