Смоделируйте каскадную сеть РФ

Обзор

В этом примере вы используете интерфейс командной строки RF Toolbox™, чтобы смоделировать усиление и шумовую фигуру каскадной сети. Вы анализируете сеть в частотном диапазоне и строите результаты.

Примечание

Чтобы изучить, как использовать Проект РФ и Аналитическое приложение, чтобы выполнить эти задачи, см. Модель Сеть РФ.

Сеть, которую вы используете в этом примере, состоит из усилителя и двух линий передачи. Тулбокс представляет компоненты РФ и сети РФ с помощью объектов схемы РФ. Вы изучаете, как создать и управлять этими объектами анализировать каскадную сеть усилителя.

Создайте компоненты РФ

Введите следующий набор команд в подсказке MATLAB^®, чтобы создать три схемы (rfckt) объекты со значениями свойств по умолчанию. Эти объекты схемы представляют эти две линии передачи и усилитель:

FirstCkt = rfckt.txline;
SecondCkt = rfckt.amplifier;
ThirdCkt = rfckt.txline;

Задайте данные компонента

В этой части примера вы задаете следующие свойства компонентов:

Свойства линии передачи
Свойства усилителя

Свойства линии передачи

Введите следующую команду в посдказке MATLAB, чтобы изменить длину строки первой линии передачи, FirstCkt, к 12:
```
FirstCkt.LineLength = 12;
```
Введите следующую команду в посдказке MATLAB, чтобы изменить длину строки второй линии передачи, ThirdCkt, к 0.025 и изменить фазовую скорость на 2.0e8:
```
ThirdCkt.LineLength = 0.025;
ThirdCkt.PV = 2.0e8;
```

Свойства усилителя

Введите следующую команду в посдказке MATLAB, чтобы импортировать сетевые параметры, шумовые данные и данные о степени из файла default.amp в усилитель, SecondCkt:
```
read(SecondCkt, 'default.amp');
```
Введите следующую команду в посдказке MATLAB, чтобы изменить метод интерполяции усилителя, SecondCkt, к cubic:
```
SecondCkt.IntpType = 'cubic';
```
Свойство IntpType говорит тулбокс, как интерполировать сетевые параметры, шумовые данные и данные о степени, когда вы анализируете усилитель на частотах кроме заданных в файле.

Валидируйте компоненты РФ

В этой части примера вы строите сетевые параметры и данные о степени (выходная мощность по сравнению с входной мощностью), чтобы подтвердить поведение усилителя.

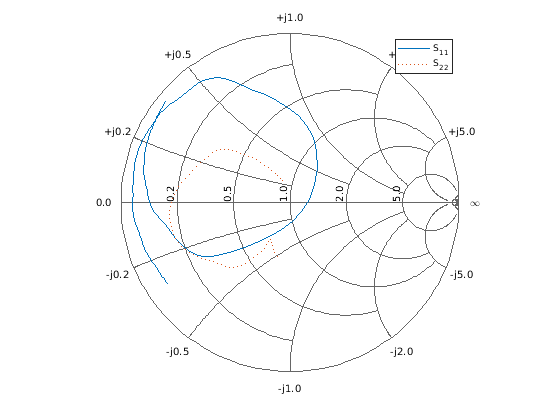

Введите следующий набор команд в посдказке MATLAB, чтобы использовать команду smithplot, чтобы построить _{исходные S11 и S22} параметры усилителя (SecondCkt) на Графике Z Smith^®:
```
figure
lineseries1 = smith(SecondCkt,'S11','S22');
lineseries1(1).LineStyle = '-';
lineseries1(1).LineWidth = 1;
lineseries1(2).LineStyle = ':';
lineseries1(2).LineWidth = 1;
```
```
legend show
```
Примечание
График показывает S-параметры по частотному диапазону, для которого сетевые данные заданы в файле default.amp — от 1 ГГц до 2,9 ГГц.

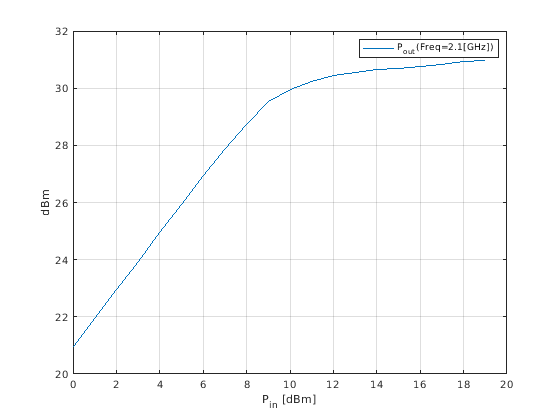

Введите следующий набор команд в посдказке MATLAB, чтобы использовать RF Toolbox команда plot, чтобы построить усилитель (SecondCkt) выходная мощность _{(Выпячивание)} как функция входной мощности _{(Контакт)}, оба в децибелах, на которые ссылаются к одному милливатту (dBm), на плоском графике X-Y:
```
figure
plot(SecondCkt,'Pout','dBm')
```
```
legend show
```
Примечание
График показывает данные о степени на уровне 2,1 ГГц, потому что эта частота является той, для которой данные о степени заданы в файле default.amp.

Создайте и моделируйте сеть

В этой части примера вы создаете объект схемы представлять каскадный усилитель и анализировать объект в частотном диапазоне.

Введите следующую команду в посдказке MATLAB, чтобы расположить каскадом три объекта схемы сформировать новый каскадный объект схемы, CascadedCkt:
```
FirstCkt = rfckt.txline;
SecondCkt = rfckt.amplifier;
ThirdCkt = rfckt.txline;
```
```
CascadedCkt = rfckt.cascade('Ckts',{FirstCkt,SecondCkt,...
           ThirdCkt});
```
Введите следующий набор команд в посдказке MATLAB, чтобы задать область значений частот, по которым можно анализировать каскадную схему, и затем запустить анализ:
```
f = (1.0e9:1e7:2.9e9);
analyze(CascadedCkt,f);
```

Анализируйте результаты симуляции

В этой части примера вы анализируете результаты симуляции путем отображения данных на графике для объекта схемы, который представляет каскадную сеть усилителя.

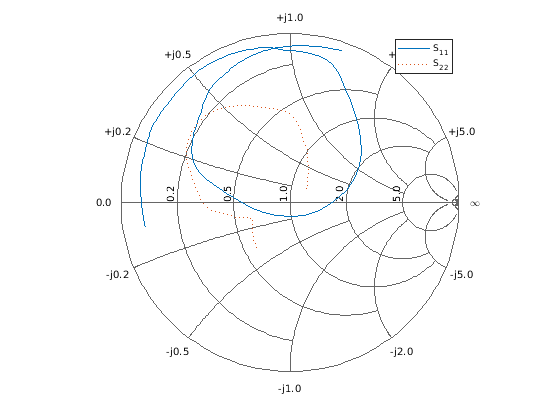

Введите следующий набор команд в посдказке MATLAB, чтобы использовать команду smithplot, чтобы построить _S11 и параметры _S22 каскадной сети усилителя на Графике З Смита:
```
figure
lineseries2 = smith(CascadedCkt,'S11','S22','z');
lineseries2(1).LineStyle ='-';
lineseries2(1).LineWidth =1;
lineseries2(2).LineStyle = ':';
lineseries2(2).LineWidth = 1;
```
```
legend show
```

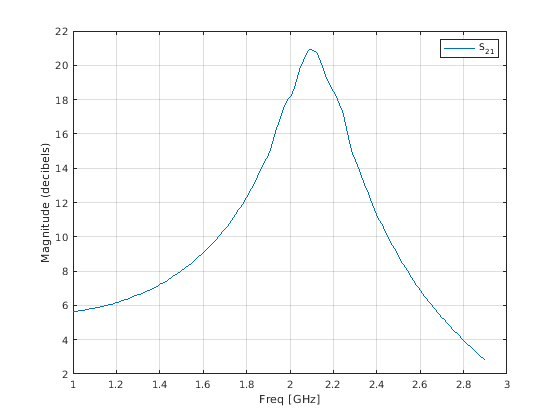

Введите следующий набор команд в посдказке MATLAB, чтобы использовать команду plot, чтобы построить параметр _S21 каскадной сети, которая представляет сетевое усиление на плоскости X-Y:
```
figure
plot(CascadedCkt,'S21','dB')
```
```
legend show
```

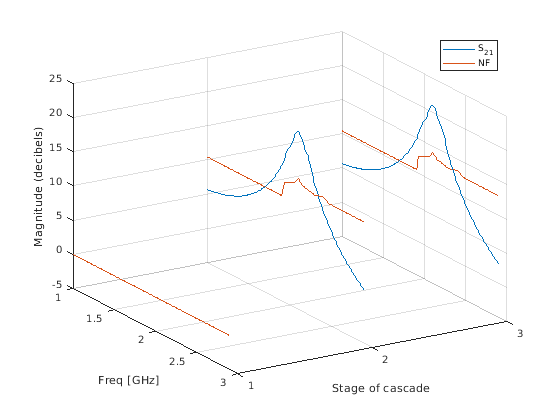

Введите следующий набор команд в посдказке MATLAB, чтобы использовать команду plot, чтобы создать бюджетный график параметра _S21 и шумовую фигуру сети усилителя:
```
figure
plot(CascadedCkt,'budget', 'S21','NF')
```
```
legend show
```
Бюджетный график показывает параметры функцией частоты индексом схемы. Компоненты индексируются на основе их положения в сети. В этом примере:
- Индекс схемы каждый соответствует FirstCkt.
- Индекс схемы два соответствует SecondCkt.
- Индекс схемы три соответствует ThirdCkt.
Кривая для каждого индекса представляет вклады компонентов РФ до и включая компонент в том индексе.
