Начало работы с RF Toolbox

RF Toolbox™ обеспечивает функции, объекты и приложения для разработки, моделирования, анализа и визуализации сетей компонентов радиочастоты (RF). Можно использовать RF Toolbox для радиосвязей, радара и проектов целостности сигнала.

С RF Toolbox можно создать сети компонентов РФ, такие как фильтры, линии передачи, усилители и микшеры. Компоненты могут быть заданы с помощью данных об измерении, сетевых параметров или физических свойств. Можно вычислить S-параметры, преобразовать среди S, Y, Z, ABCD, h, g, и параметров сети T, и визуализировать данные РФ с помощью прямоугольных и графиков в полярной системе координат и Графиков Smith^®.

Приложение RF Budget Analyzer позволяет вам анализировать передатчики и получатели с точки зрения шумовой фигуры, усиления и IP3. Можно сгенерировать испытательные стенды RF Blockset™ и подтвердить аналитические результаты против симуляций конверта схемы.

Используя рациональную функцию подходящий метод, можно создать модели основных плат и межсоединений, и экспортировать их, когда Simulink^® блокируется или как модули Verilog-A для проекта SerDes.

RF Toolbox обеспечивает функции, чтобы управлять и автоматизировать анализ данных измерения РФ, включая de-встраивание, осуществляя пассивность, и вычисляя групповую задержку.

Примеры

• Получатель супергетеродина Используя приложение RF Budget Analyzer


  Этот пример показывает, как создать получатель супергетеродина и анализировать бюджет РФ получателя для усиления, шумовую фигуру и IP3 с помощью приложения RF Budget Analyzer.

• Основные операции с объектами РФ


  Объясняет, как использовать объекты РФ импортировать данные измерений, de-embed S-параметры и сети соответствия импеданса проекта.

• Смоделируйте каскадную сеть РФ


  Описывает, как создать, моделировать, и визуализировать поведение частотного диапазона сети РФ.

• Анализируйте линию передачи


  Описывает, как вычислить и оценить передаточную функцию линии передачи и экспортировать описание Verilog-A.

Больше о

• Анализ РФ


  Описывает типичный рабочий процесс.

• Объекты данных РФ


  Описывает доступные объекты данных РФ и их использование.

• Объекты схемы РФ


  Описывает доступные объекты схемы РФ и их использование.

• Объекты модели РФ


  Описывает доступные объекты модели РФ и их использование.

• Объекты параметра сети РФ


  Описывает доступные объекты параметра сети РФ и их использование.

Популярные примеры

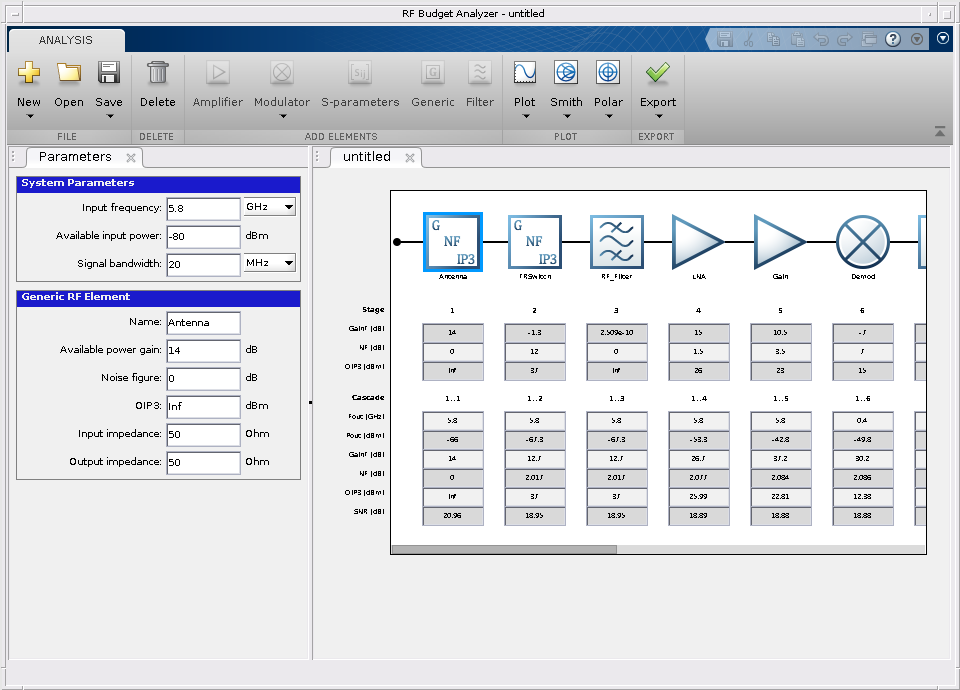

Получатель супергетеродина Используя приложение RF Budget Analyzer

Создайте получатель супергетеродина и анализируйте бюджет РФ получателя для усиления, шумовую фигуру и IP3 с помощью приложения RF Budget Analyzer. Получатель является частью системы получателя передатчика, описанной в двух трудах конференции IEEE, [1] и [2].

Открыть скрипт

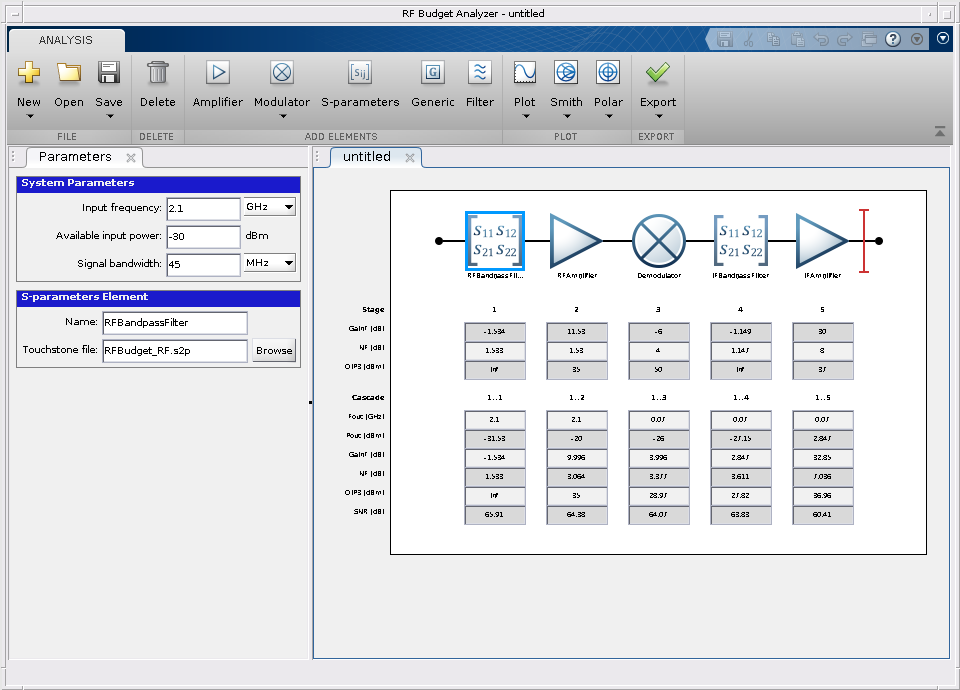

Визуализация бюджетного анализа РФ по пропускной способности

Программно выполните бюджетный анализ РФ системы получателя РФ и визуализируйте вычисленные бюджетные результаты через пропускную способность входного сигнала.

Открыть скрипт

Ответ полосового фильтра

Вычислите ответ временного интервала простого полосового фильтра:

Открыть скрипт
