show
Графические сводные данные всех соответствующих шпор и зон без шпор
Синтаксис
show(hif)Описание
show( производит график шпоры объекта hif)OpenIF hif. График шпоры содержит:
Вертикальные неопытные работники, представляя зоны без шпор.
Горизонталь, окрашенная полосами, представляя побочные области.
Зоны без шпор являются областями значений возможных частот центра IF, которые свободны от искажения межмодуляции. В зависимости от настройки микшеров в hif не могут появиться зоны без шпор. Нажатие на зону без шпор производит подсказку, которая отображает информацию о зоне без шпор:
Min IFCF — Минимальный возможный IF сосредотачивает частоту fIF для соответствующей зоны без шпор.
Max IFCF — Максимальный IF сосредотачивает частоту fIF для соответствующей зоны без шпор.
Побочные области содержат продукты межмодуляции по крайней мере от одного микшера. Цвет шпоры на графике шпоры указывает, какой микшер генерирует шпору, согласно легенде на графике шпоры. Нажатие на побочную область производит подсказку, которая отображает информацию о шпоре:
RF Center Freq — fRF частоты центра РФ микшера, который генерирует шпору
M, N — коэффициенты в уравнении |MfRF – N (fRF ± fIF) | (понижающее преобразование) или уравнение |MfIF + N (fRF ± fIF) |. Инжекционный тип получателя определяет знак в уравнениях. Эти коэффициенты относятся к конкретному продукту смешивания, который генерирует побочную область.
Spur Level — Различие в значении между сигналом на уровне 0 дБн и шпорой. Если вы устанавливаете
hif.SpurLevelна номер, больше, чем это значение, тоhifне сообщает об области как побочной.Freq Range — Частотный диапазон побочной области. Выбор частоты центра IF в этой области значений вызывает интерференцию с продуктом межмодуляции, соответствующим шпоре.
Примеры
Покажите зоны без Шпор
Настройте объект
h = OpenIF('IFLocation','MixerOutput');
Добавьте два микшера в систему
IMT1 = [99 0 21 17 26; 11 0 29 29 63; ... 60 48 70 65 41; 90 89 74 68 87; 99 99 95 99 99]; addMixer(h,IMT1,2400e6,100e6,'low',50e6)
IMT2 = [99 0 9 12 15; 20 0 26 31 48; ... 55 70 51 70 53; 85 90 60 70 94; 96 95 94 93 92]; addMixer(h,IMT2,3700e6,150e6,'high',50e6)

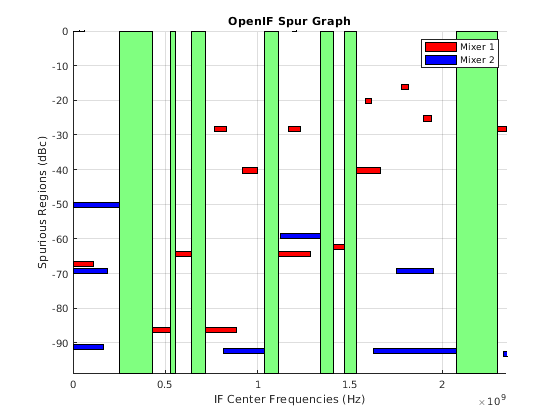

Проверяйте на зоны без шпор
show(h)
