rfbudget
Создайте бюджет РФ, возражают и вычисляют бюджетные результаты РФ
Описание
Используйте объект rfbudget создать rfbudget элемент, чтобы вычислить бюджетные результаты РФ схемы. Можно использовать любой элемент с 2 портами в этой схеме, такой как amplifier, modulator или nport. Разомкните полную цепь rfbudget в приложении RF Budget Analyzer. Можно также экспортировать завершенную схему в RF Blockset™.
Создание
Синтаксис
rfobj = rfbudgetrfobj = rfbudget(elements,inputfreq,inputpwr,bandwidth)rfobj = rfbudget(___,autoupdate)rfobj = rfbudget(Name,Value)Описание
rfobj = rfbudget создает объект rfbudget, rfobj, с пустыми значениями свойств по умолчанию.
rfobj = rfbudget( создает бюджетный объект РФ из входа элементы РФ, и независимо вычисляет бюджетный анализ РФ на заданных входных частотах, доступной входной мощности и пропускной способности сигнала. Входные параметры хранятся в elements,inputfreq,inputpwr,bandwidth)Elements, InputFrequency, AvailableInputPower и свойствах SignalBandwidth. Результаты анализа хранятся в зависимых свойствах. По умолчанию, если какое-либо из входных свойств изменяется, объект повторно вычисляет результаты.
rfobj = rfbudget(___,устанавливает свойство autoupdate)'AUTOUPDATE' на false. Установка AutoUpdate ко лжи выключает автоматический бюджетный перерасчет, когда параметры изменяются. Можно использовать этот синтаксис с любым из драгоценных синтаксисов.
rfobj = rfbudget(Name,Value)создает бюджетный объект РФ с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
Свойства
Функции объекта
show | Отобразите бюджетный объект РФ в приложении RF Budget Analyzer |
computeBudget | Вычислите результаты объекта rfbudget |
exportScript | Экспортируйте код MATLAB, который генерирует бюджетный объект РФ |
exportRFBlockset | Создайте модель RF Blockset из бюджетного объекта РФ |
exportTestbench | Создайте испытательный стенд измерения из бюджетного объекта РФ |
rfbudget.rfplot | Постройте совокупный бюджетный результат РФ по сравнению с каскадной входной частотой |
smithplot | Отобразите данные об измерении на графике по графику Смита |
polar | Постройте заданные параметры объекта на полярных координатах |
Примеры
Бюджет РФ по умолчанию
Откройте бюджетный объект РФ по умолчанию.
obj = rfbudget
obj =
rfbudget with properties:
Elements: []
InputFrequency: [] Hz
AvailableInputPower: [] dBm
SignalBandwidth: [] Hz
AutoUpdate: true
Бюджетный анализ РФ серии элементов РФ
Создайте усилитель с усилением 4 дБ.
a = amplifier('Gain',4);Создайте модулятор с OIP3 13 dBm.
m = modulator('OIP3',13);Создайте nport использование passive.s2p.
n = nport('passive.s2p');Создайте rf элемент с усилением 10 дБ.
r = rfelement('Gain',10);Вычислите rf бюджет серии rf элементов на входной частоте 2,1 ГГц, доступной входной мощности-30 дБ и пропускной способности 10 МГц.
b = rfbudget([a m r n],2.1e9,-30,10e6)
b =
rfbudget with properties:
Elements: [1x4 rf.internal.rfbudget.Element]
InputFrequency: 2.1 GHz
AvailableInputPower: -30 dBm
SignalBandwidth: 10 MHz
AutoUpdate: true
Analysis Results
OutputFrequency: (GHz) [ 2.1 3.1 3.1 3.1]
OutputPower: (dBm) [ -26 -26 -16 -20.6]
TransducerGain: (dB) [ 4 4 14 9.4]
NF: (dB) [ 0 0 0 0.1392]
OIP3: (dBm) [ Inf 13 23 18.4]
IIP3: (dBm) [ Inf 9 9 9]
SNR: (dB) [73.98 73.98 73.98 73.84]
Покажите анализ в приложении RF Budget Analyzer.
show(b)
Постройте совокупную выходную мощность и усиление системы РФ
Создайте систему РФ.
Создайте РФ bandpassfilter использование файла Пробного камня RFBudget_RF.
f1 = nport('RFBudget_RF.s2p','RFBandpassFilter');
Создайте усилитель с усилением 11,53 дБ, шумовой фигурой (NF) 1,53 дБ и выходным прерыванием третьего порядка (OIP3) 35 dBm.
a1 = amplifier('Name','RFAmplifier','Gain',11.53,'NF',1.53,'OIP3',35);
Создайте демодулятор с усилением 6 дБ, NF 4 дБ и OIP3 50 dBm.
d = modulator('Name','Demodulator','Gain',-6,'NF',4,'OIP3',50, ... 'LO',2.03e9,'ConverterType','Down');
Создайте IF bandpassfilter использование файла Пробного камня RFBudget_IF.
f2 = nport('RFBudget_IF.s2p','IFBandpassFilter');
Создайте усилитель с усилением 30 дБ, NF 8 дБ и OIP3 37 dBm.
a2 = amplifier('Name','IFAmplifier','Gain',30,'NF',8,'OIP3',37);
Вычислите бюджет РФ системы с помощью входной частоты 2,1 ГГц, входной мощности-30 dBm и пропускной способности 45 МГц.
b = rfbudget([f1 a1 d f2 a2],2.1e9,-30,45e6)
b =
rfbudget with properties:
Elements: [1x5 rf.internal.rfbudget.Element]
InputFrequency: 2.1 GHz
AvailableInputPower: -30 dBm
SignalBandwidth: 45 MHz
AutoUpdate: true
Analysis Results
OutputFrequency: (GHz) [ 2.1 2.1 0.07 0.07 0.07]
OutputPower: (dBm) [-31.53 -20 -26 -27.15 2.847]
TransducerGain: (dB) [-1.534 9.996 3.996 2.847 32.85]
NF: (dB) [ 1.533 3.064 3.377 3.611 7.036]
OIP3: (dBm) [ Inf 35 28.97 27.82 36.96]
IIP3: (dBm) [ Inf 25 24.97 24.97 4.116]
SNR: (dB) [ 65.91 64.38 64.07 63.83 60.41]
Постройте доступную выходную мощность.
rfplot(b,'Pout')
view(90,0)

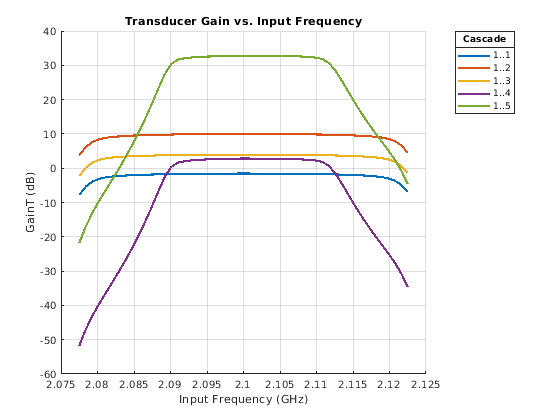

Постройте усиление преобразователя.
rfplot(b,'GainT')
view(90,0)

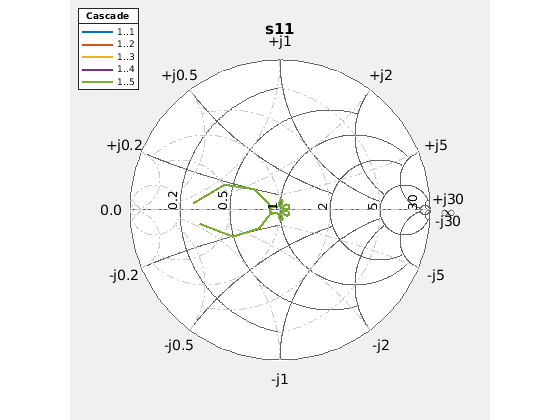

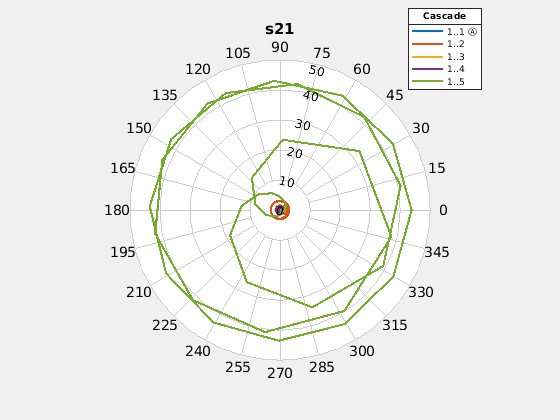

Plot sparameters of RF System on a Smith Chart and a Polar plot
s = smithplot(b,1,1,'GridType','ZY');
p = polar(b,2,1);
Алгоритмы
S21 = 0
Если S21 элемента является нулем, вы делаете следующие модификации к тому элементу:
S21 = 0 и S11 =-1
S21 = 0 и S22 =-1
S21 = 0, S22 =-1, и S =-1
S21 = 0
