makepassive
Осуществите пассивность rationalfit вывод
Синтаксис
pfit = makepassive(fit,s)Описание
Примеры
Сделайте пассивный припадок S-параметра Rationalfit
Считайте файл с именем passive.s2p и соответствуйте 2x2 S-параметры.
S = sparameters('passive.s2p');
fit = rationalfit(S);

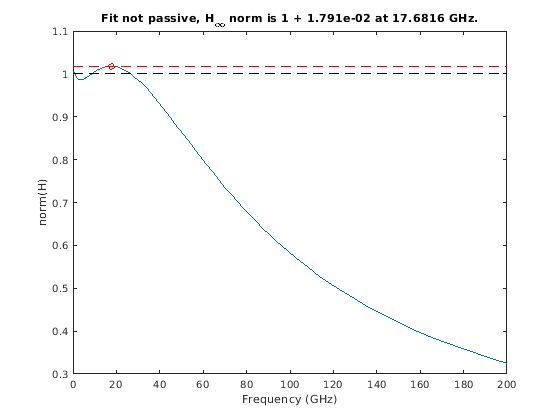

Постройте пассивность 2x2 подгонка, отметив нарушения.
figure passivity(fit)
Оптимизируйте остатки, чтобы произвести пассивную подгонку все еще близко к S.
pfit = makepassive(fit,S)
ITER H-INFTY NORM FREQUENCY ERRDB CONSTRAINTS
0 1 + 1.791e-02 17.6816 GHz -40.4702
1 1 + 2.877e-04 275.355 MHz -40.9167 5
2 1 + 9.293e-05 365.511 MHz -40.9092 7
3 1 - 3.239e-07 368.341 MHz -40.906 9
pfit =
2x2 rfmodel.rational array with properties:
A
C
D
Delay
Name

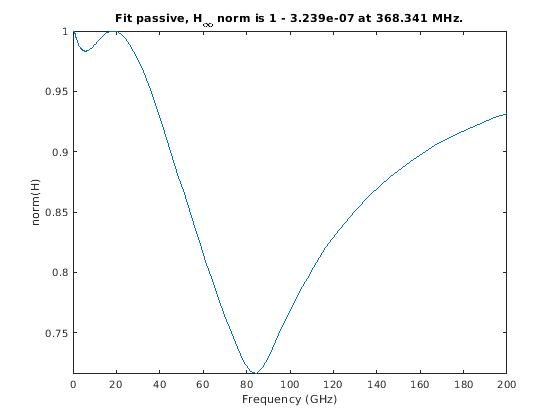

Постройте пассивность новой подгонки.
figure passivity(pfit)
