Авторегрессивная степень спектральная оценка плотности — измененный метод ковариации
pxx = pmcov(x,order)pxx = pmcov(x,order,nfft)[pxx,w] = pmcov(___)[pxx,f] = pmcov(___,fs)[pxx,w] = pmcov(x,order,w)[pxx,f] = pmcov(x,order,f,fs)[___] = pmcov(x,order,___,freqrange)[___,pxxc] = pmcov(___,'ConfidenceLevel',probability)pmcov(___)pxx = pmcov(x,order)pxx, сигнала дискретного времени, x, нашел использование измененного метода ковариации. Когда x является вектором, он обработан как один канал. Когда x является матрицей, PSD вычисляется независимо для каждого столбца и хранится в соответствующем столбце pxx. pxx является распределением степени на модульную частоту. Частота выражается в модулях рада/выборки. order является порядком авторегрессивной модели (AR), используемой, чтобы произвести оценку PSD.
pxx = pmcov(x,order,nfft)nfft указывает в дискретном преобразовании Фурье (DFT). Для действительного x pxx имеет длину (nfft/2+1), если nfft даже, и (nfft +1)/2, если nfft нечетен. Для x с комплексным знаком pxx всегда имеет длину nfft. Если вы не используете nfft или задаете его как пустой, то pmcov использует длину ДПФ по умолчанию 256.
[ возвращает вектор нормированных угловых частот, pxx,w] = pmcov(___)w, в котором оценивается PSD. w имеет модули рада/выборки. Для сигналов с действительным знаком w охватывает интервал [0, π], когда nfft даже и [0, π), когда nfft нечетен. Для сигналов с комплексным знаком w всегда охватывает интервал [0,2π).
[ возвращает вектор частоты, pxx,f] = pmcov(___,fs)f, в циклах в единицу времени. Частота дискретизации, fs, является количеством выборок в единицу времени. Если модуль времени является секундами, то f находится в циклах/секунда (Гц). Для сигналов с действительным знаком f охватывает интервал [0, fs/2], когда nfft даже и [0, fs/2), когда nfft нечетен. Для сигналов с комплексным знаком f охватывает интервал [0, fs).
[ возвращает двухсторонний AR оценки PSD на частотах, заданных в векторе, pxx,f] = pmcov(x,order,f,fs)f. Векторный f должен содержать по крайней мере два элемента, потому что в противном случае функция интерпретирует его как nfft. Частоты в f находятся в циклах в единицу времени. Частота дискретизации, fs, является количеством выборок в единицу времени. Если модуль времени является секундами, то f находится в циклах/секунда (Гц).
[___, возвращает pxxc] = pmcov(___,'ConfidenceLevel',probability)probability × 100% доверительных интервалов для оценки PSD в pxxc.
pmcov(___) без выходных аргументов строит AR оценка PSD в дБ на модульную частоту в окне текущей фигуры.
Создайте реализацию AR (4) широкий смысл стационарный вероятностный процесс. Оцените PSD использование измененного метода ковариации. Сравните оценку PSD на основе одной реализации к истинному PSD вероятностного процесса.

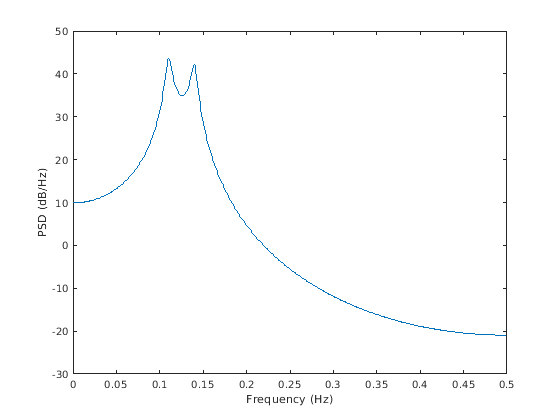

Создайте AR (4) системная функция. Получите частотную характеристику и постройте PSD системы.
A = [1 -2.7607 3.8106 -2.6535 0.9238]; [H,F] = freqz(1,A,[],1); plot(F,20*log10(abs(H))) xlabel('Frequency (Hz)') ylabel('PSD (dB/Hz)')

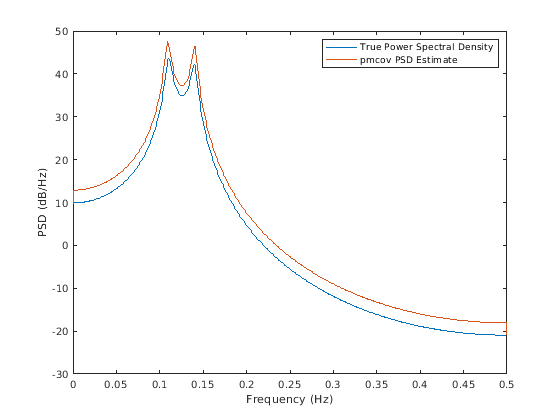

Создайте реализацию AR (4) вероятностный процесс. Установите генератор случайных чисел на настройки по умолчанию для восстанавливаемых результатов. Реализация является 1 000 выборок в длине. Примите частоту дискретизации 1 Гц. Используйте pmcov, чтобы оценить PSD для процесса 4-го порядка. Сравните оценку PSD с истинным PSD.
rng default x = randn(1000,1); y = filter(1,A,x); [Pxx,F] = pmcov(y,4,1024,1); hold on plot(F,10*log10(Pxx)) legend('True Power Spectral Density','pmcov PSD Estimate')
Создайте многоканальный сигнал, состоящий из трех синусоид в дополнении белый Гауссов шум. Частоты синусоид составляют 100 Гц, 200 Гц и 300 Гц. Частота дискретизации составляет 1 кГц, и сигнал имеет длительность 1 с.
Fs = 1000; t = 0:1/Fs:1-1/Fs; f = [100;200;300]; x = cos(2*pi*f*t)'+randn(length(t),3);

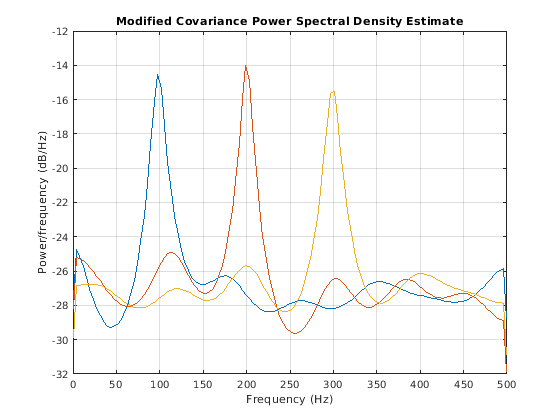

Оцените PSD сигнала с помощью измененного метода ковариации с 12-м порядком авторегрессивная модель. Используйте длину ДПФ по умолчанию. Постройте оценку.
morder = 12; pmcov(x,morder,[],Fs)
