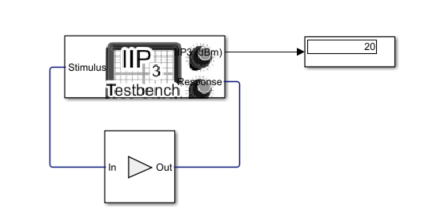

Выберите, чтобы использовать испытательный стенд внутренний блок Configuration. Очистите этот параметр, чтобы задать ваш собственный блок Configuration.

Выберите, чтобы включить моделирование шума в сигнале стимула ввод DUT и в DUT.

Зависимости

Чтобы включить этот параметр, выберите Use internal Configuration block.

Входная мощность к DUT, заданному как скаляр в dBm. Можно изменить входную мощность путем ввода значения в текстовое поле или выбора значения с помощью кнопки. Заданная входная мощность представляет степень, доступную во входных портах DUT. Допустимые значения между-90 dBm и 60 dBm

Несущая частота DUT, заданного как скаляр в Гц. Входная частота должна быть больше, чем основополосная пропускная способность.

Выведите частоту DUT, заданного как скаляр в Гц. Выходная частота должна быть больше, чем основополосная пропускная способность.

Основополосная пропускная способность входного сигнала, заданного как скаляр в Гц. Значение должно быть больше, чем нуль.

Положение тестовых тонов, заданных как скаляр.

Исходное сопротивление, чтобы измерить DUT, заданный как положительный конечный скаляр в Омах.

Нагрузочное сопротивление, чтобы измерить DUT, заданный как положительный конечный скаляр в Омах.

Выберите, чтобы просмотреть спектр ответа с помощью осциллографа спектра во время симуляции.

Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы представить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
