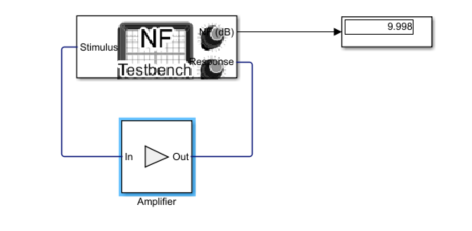

Выберите, чтобы использовать испытательный стенд внутренний блок Configuration. Очистите этот параметр, чтобы задать ваш собственный блок Configuration.

Выберите, чтобы включить моделирование шума в сигнале стимула ввод DUT и в DUT. В испытательном стенде NF этот параметр пожизненно нетрудоспособен, потому что шум стимула требуется для значимого шумового вычисления.

Зависимости

Чтобы включить этот параметр, выберите Use internal Configuration block.

Входная мощность к DUT, заданному как скаляр в dBm. Можно изменить входную мощность путем ввода значения в текстовое поле или выбора значения с помощью кнопки. Заданная входная мощность представляет степень, доступную во входных портах DUT. Допустимые значения между-90 dBm и 60 dBm

Несущая частота DUT, заданного как скаляр в Гц. Входная частота должна больше, чем основополосная пропускная способность.

Выведите частоту DUT, заданного как скаляр в Гц. Выходная частота должна больше, чем основополосная пропускная способность.

Основополосная пропускная способность входного сигнала, заданного как скаляр в Гц. Значение должно быть больше, чем нуль.

Исходный импеданс, чтобы измерить DUT, заданный как комплексный конечный скаляр в Омах. Действительная часть импеданса должна быть положительной.

Используйте эту кнопку, чтобы очистить шумовую историю, используемую для внутреннего шумового измерения. Когда DUT имеет начальную длительность времени установления, рекомендуется очистить шумовую историю после этой длительности. Это улучшает точность и сходимость шумового измерения.

Выберите, чтобы просмотреть спектр ответа с помощью осциллографа спектра во время симуляции.

Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы представить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
