Демодулятор IQ
Преобразуйте сигнал РФ в основополосный сигнал
- Библиотека:
RF Blockset / Конверт Схемы / Системы
Описание
IQ Demodulator преобразовывает сигнал РФ в основополосный сигнал. I обозначает синфазный компонент сигнала, и Q обозначает квадратурный компонент фазы сигнала. Можно использовать Демодулятор IQ, чтобы разработать прямые получатели преобразования.
Параметры
Основной
Source of conversion gain — Исходный параметр усиления преобразования
Available power gain (значение по умолчанию) | Open circuit voltage gain | Polynomial coefficients
Исходный параметр усиления преобразования, заданного как одно из следующего:
Available power gain— Связывает отношение степени одной боковой полосы (SSB) ответвления выводаIк входной мощности. Если нет никакого несоответствия усиления, усиление при ответвленииQсовпадает с усилением при ответвленииI.Open circuit voltage gain— Значение напряжения разомкнутой цепи получает параметр как линейный термин усиления напряжения полиномиального напряжения управляло источником напряжения (VCVS).Polynomial coefficients— Реализует нелинейное усиление напряжения согласно полиному, который вы задаете.
Available power gain — Отношение степени SSB при выводе I переходит к входной мощности
0 dB (значение по умолчанию) | скаляр в дБ или безразмерном отношении
Отношение степени SSB при выводе I переходит к входной мощности, заданной как скаляр в дБ или безразмерном отношении. Для безразмерного отношения выберите None.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain на Available power gain.
Open circuit voltage gain — Усиление напряжения разомкнутой цепи
0 dB (значение по умолчанию) | скаляр
Усиление напряжения разомкнутой цепи, заданное как скаляр в дБ.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain на Open circuit voltage gain.
Polynomial coefficients — Коэффициенты полинома, задающего усиление напряжения
[0 1] (значение по умолчанию) | вектор
Полиномиальные коэффициенты, заданные как вектор.
Порядок полинома должен быть меньше чем или равен 9. Коэффициенты должны быть упорядочены в возрастающих степенях. Если вектор имеет 10 коэффициентов, [a0,a1,a2, ... a9]
Vout = a 0 + a 1Vin + a 2Vin2 + ... + a 9Vin9
a 1 представляет линейный термин усиления, и условия высшего порядка моделируются согласно [2].
Например, векторный [a0,a1,a2,a3] , [a0,a1,a2] [a0,a1,a2, 0]
По умолчанию значением является [0,1], соответствуя линейному отношению Vout = Vin.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain на Polynomial coefficients.
Local oscillator frequency — Частота Локального осциллятора (LO)
0
Hz (значение по умолчанию) | скаляр
Частота локального осциллятора (LO), заданная как скаляр в Hz, kHz, MHz или GHz.
Input impedance (Ohm) — Входной импеданс демодулятора IQ
50 (значение по умолчанию) | скаляр
Входной импеданс демодулятора IQ, заданного как скаляр в Омах.
Output impedance (Ohm) — Выходной импеданс демодулятора IQ
50 (значение по умолчанию) | скаляр
Выходной импеданс демодулятора IQ, заданного как скаляр в Омах.
Add Image Reject filter — Параметры фильтра Отклонения изображений (IR)
off (значение по умолчанию) | on
Выберите, чтобы добавить вкладку параметра IR filter. Очиститесь, чтобы удалить вкладку.
Add Channel Select filters — Параметры фильтра Выбора канала (CS)
off (значение по умолчанию) | on
Выберите, чтобы добавить вкладку параметра CS filter. Очиститесь, чтобы удалить вкладку.
Ground and hide negative terminals — Заземлите и скройте терминалы схемы
on (значение по умолчанию) | off
Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы представить отрицательные терминалы. Когда терминалы представлены, можно соединить их с другими частями модели.
Edit System — Разорвите связи блока демодулятора IQ и замените внутренние переменные соответствующими значениями
кнопка
Используйте эту кнопку, чтобы разорвать связи модулятора IQ к библиотеке. Внутренние переменные заменяются их значениями, которые оцениваются с помощью параметров модулятора IQ. Модулятор IQ становится простой подсистемой, замаскированной только, чтобы сохранить значок.
Используйте Edit System, чтобы отредактировать внутренние переменные, не расширяя подсистему. Используйте Expand System, чтобы расширить подсистему в холсте Simulink™ и отредактировать подсистему.
Нарушения
I/Q gain mismatch — Получите различие между ответвлениями Q и I
0
dB (значение по умолчанию) | скаляр
Получите различие между I и ответвлениями Q, заданными как скаляр в дБ. Несоответствие усиления принято, чтобы быть прямым движением, то есть, несоответствие не влияет на утечку от LO до РФ.
Если несоответствие усиления задано, значение связывает отношение степени одно боковой полосы (SSB) при выводе ответвление Q к входной мощности.
I/Q phase mismatch — Разность фаз между I и ответвлениями Q
0
degrees (значение по умолчанию) | скаляр в градусах или радианы
Разность фаз между I и ответвлениями Q, заданными как скаляр в градусах или радианы. Несоответствие фазы влияет на LO, чтобы ввести утечку РФ.
LO to RF isolation — Отношение значения между напряжением LO к пропущенному напряжению РФ
inf dB (значение по умолчанию) | скаляр
Отношение значения между напряжением LO к пропущенному напряжению РФ, заданному как скаляр в дБ. Накопление фазы в пути от входа LO до внутреннего I и микшеров Q (после того, как сдвиг фазы и несоответствие фазы) и затем в РФ принято, чтобы быть нулем.
Noise figure (dB) — Отношение сигнал-шум (SNR) между выходными параметрами и входом
0 (значение по умолчанию) | скаляр
Фигура шума одно боковой полосы микшера, заданного как скаляр.
К образцовому шуму в модели конверта схемы с Шумом, Усилителем, или Микшером, блоком IQ Demodulator, необходимо установить флажок Simulate noise в диалоговом окне Блока Configuration.
Следующая таблица обобщает два конкурирующих определения для определения шума SSB, где частота изображений (IM) задана как ωIM = ωLO + (ωLO – ωRF).
| Шумовое соглашение | Сигнал на частоте РФ | Сигнал на частоте IM | Блок демодулятора IQ поддерживает эту модель? |
|---|---|---|---|
| Шум одно боковой полосы (SSB) | S + N, предупредите с шумом | N, шум только | Да |
| Определение IEEE шума одно боковой полосы (SSBIEEE) | S + N, предупредите с шумом | Никакой сигнал | Нет; можно создать эквивалентную модель с помощью идеального фильтра, созданного из блока S-параметров. |
Шум фазы Add phase noise — Add
off (значение по умолчанию) | on
Выберите этот параметр, чтобы добавить шум фазы в вашу систему демодулятора IQ.
Phase noise frequency offset (Hz) — Частота шума фазы смещается
1 (значение по умолчанию) | скаляр | вектор | матрица
Смещение частоты шума фазы, заданное как скаляр, вектор или матрица с каждым модулем элемента в Гц.
Если вы задаете матрицу, каждый столбец соответствует несущей частоте неDC источника CW. Значения смещения частоты связывают пропускную способность конверта симуляции. Для получения дополнительной информации смотрите Настройку.
Зависимости
Чтобы включить этот параметр, выберите Add phase noise.
Phase noise level (dBc/Hz) — Уровень шума фазы
-Inf (значение по умолчанию) | скаляр | вектор | матрица
Уровень шума фазы, заданный как скаляр, вектор или матрица с модулем элемента в децибеле на дБн/Гц.
Если вы задаете матрицу, каждый столбец соответствует несущей частоте неDC источника CW. Значения смещения частоты связывают пропускную способность конверта симуляции. Для получения дополнительной информации смотрите Настройку.
Зависимости
Чтобы включить этот параметр, выберите Add phase noise.
Automatically estimate impulse response duration — Автоматически оцените импульсную длительность ответа
on (значение по умолчанию) | off
Выберите, чтобы автоматически оценить импульсный ответ для шума фазы. Очиститесь, чтобы задать импульсную длительность ответа с помощью Impulse response duration.
Impulse response duration — Импульсная длительность ответа
1e-10 s (значение по умолчанию) | скаляр
Импульсная длительность ответа раньше моделировала шум фазы, заданный как скаляр в s, мс, нас, или не уточнено.
Примечание
Разрешение профиля шума фазы в частоте ограничивается длительностью импульсного ответа, используемого, чтобы моделировать его. Увеличьте эту длительность, чтобы улучшить точность профиля шума фазы. Предупреждающее сообщение появляется, если разрешение смещения частоты шума фазы слишком высоко на данное импульсное время ответа. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения.
Зависимости
Чтобы установить этот параметр, очистите Automatically estimate impulse response duration.
Нелинейность
Выбор Polynomial coefficients for Source of conversion gain во вкладке Main удаляет параметры Nonlinearity.
Nonlinear polynomial type — Полиномиальная нелинейность
Even and odd order (значение по умолчанию) | Odd order
Полиномиальная нелинейность, заданная как одно из следующего:
Even and odd order: Демодулятор IQ может произвести второго порядка и частоты межмодуляции третьего порядка, в дополнение к линейному члену.Odd order: Демодулятор IQ генерирует только "нечетный - порядок" частоты межмодуляции.Линейное усиление определяет линейный a 1 термин. Блок вычисляет остающиеся условия от значений, заданных в IP3, 1-dB gain compression power, Output saturation power и Gain compression at saturation. Количество ограничений, которые вы задаете, определяет порядок модели. Данные показывают графическое определение нелинейных параметров демодулятора IQ.
Intercept points convention — Соглашение точек пересечения
Input (значение по умолчанию) | Output
Соглашение точек пересечения, заданное как (отнесенный к входу) Input или (отнесенный к выводу) Output. Используйте эту спецификацию для точек пересечения IP2, IP3, 1-dB gain compression power и Output saturation power.
IP2 — Точка пересечения второго порядка
inf
dBm (значение по умолчанию) | скаляр
Точка пересечения второго порядка, заданная как скаляр в dBm, W, mW, или dBW. Значение по умолчанию inf dBm соответствует незаданной точке.
Зависимости
Чтобы включить этот параметр, установите Nonlinear polynomial type на Even and odd order.
IP3 — Точка пересечения третьего порядка
inf
dBm (значение по умолчанию) | скаляр
Точка пересечения третьего порядка, заданная как скаляр в dBm, W, mW, или dBW. Значение по умолчанию inf dBm соответствует незаданной точке.
Зависимости
Чтобы включить этот параметр, установите Nonlinear polynomial type на Even and odd order.
1-dB gain compression power — Степень сжатия с 1 усилением дБ
inf dBm (значение по умолчанию) | скаляр
Степень сжатия с 1 усилением дБ, заданная как скаляр в dBm, W, mW, или dBW. Точка сжатия с 1 усилением дБ должна быть меньше, чем выходная степень насыщения.
Зависимости
Чтобы включить этот параметр, установите Odd order во вкладке Nonlinear polynomial type.
Output saturation power — Выведите степень насыщения
inf dBm (значение по умолчанию) | скаляр
Выведите степень насыщения, заданную как скаляр. Блок использует это значение, чтобы вычислить точку насыщения напряжения, используемую в нелинейной модели. В этом случае первая производная полинома является нулем, и вторая производная отрицательна.
Зависимости
Чтобы включить этот параметр, установите Odd order во вкладке Nonlinear polynomial type.
Gain compression at saturation — Получите сжатие в насыщении
inf dBm (значение по умолчанию) | скаляр
Получите сжатие в насыщении, заданном как скаляр.
Зависимости
Включить этот параметр, первый избранный Odd order во вкладке Nonlinear polynomial type. Затем измените значение по умолчанию Output saturation power.
Фильтр IR
Выберите Add Image Reject filter во вкладке Main, чтобы видеть, что параметры IR Filter переходят.
Design method — Тип симуляции
Ideal (значение по умолчанию) | Butterworth | Chebyshev
Тип симуляции. Моделирует идеал, Баттерворта или Чебышевский фильтр типа, заданного в Filter type и модели, заданной в Implementation.
Filter type — Отфильтруйте тип
Lowpass (значение по умолчанию) | Highpass | Bandpass | Bandstop
Фильтр. Моделирует lowpass, highpass, полосу пропускания или тип заграждающего фильтра проекта, заданного в Design method
Реализация Реализация
LC Tee | LC Pi | Transfer function | Constant per carrier | Frequency Domain
Реализация, заданная как одно из следующего:
LC Tee: Смоделируйте аналоговый фильтр со смешанной структурой Мишени LC, когда Design method будет Баттерворт или Чебышев.LC Pi: Смоделируйте аналоговый фильтр со смешанной структурой Пи LC, когда Design method будет Баттерворт или Чебышев.Передаточная функция:Смоделируйте аналоговый фильтр с помощью S-параметров 2D порта, когда Design method будет Баттерворт или Чебышев.Constant per carrier: Смоделируйте фильтр или с полной передачей или с полным отражательным набором как постоянный в целой полосе конверта вокруг каждого поставщика услуг. Design method задан как идеал.Filter Domain: Смоделируйте фильтр с помощью свертки с импульсным ответом. Design method задан как идеал. Импульсный ответ вычисляется независимо для каждой несущей частоты, чтобы получить идеальный ответ фильтрации. Когда переход между полной передачей и полным отражением идеального фильтра происходит в полосе конверта вокруг поставщика услуг, реализация частотного диапазона получает этот переход правильно до разрешения частоты, заданного в Impulse response duration.Примечание
Из-за причинной связи, задержка половины импульсной длительности ответа включена и для отраженных и для переданных сигналов. Эта задержка повреждает производительность фильтра, когда Источник и Нагрузочные сопротивления отличаются от значений, заданных в параметрах фильтра.
По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee для Баттерворта или Чебышева.
Passband edge frequency — Частота ребра полосы пропускания
2 GHz (значение по умолчанию) | скаляр
Частота ребра полосы пропускания, заданная как скаляр в Гц, kHz, МГц или GHz.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Filter type к Lowpass или Highpass.
Implement using filter order — Реализуйте порядок фильтра использования
on (значение по умолчанию) | off
Выберите этот параметр, чтобы реализовать порядок фильтра вручную.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Filter order — Отфильтруйте порядок
3 (значение по умолчанию) | скаляр
Отфильтруйте порядок, заданный как скаляр. Для Filter type Lowpass или Highpass, порядок фильтра является количеством смешанных запоминающих элементов. Для Filter type Bandpass Bandstop количество смешанных запоминающих элементов является дважды порядком фильтра.
Примечание
Для даже заказывают Чебышевские фильтры, отношение сопротивления для реализации сети Мишени и для реализации сети Пи.
где:
R p является пульсацией полосы пропускания в дБ.
Зависимости
Чтобы включить этот параметр, выберите Implement using filter order.
Passband frequency — Частота полосы пропускания для lowpass и фильтров highpass
скаляр
Частота полосы пропускания для lowpass и фильтров highpass, заданных как скаляр в Гц, kHz, МГц или GHz. Значением по умолчанию является 1 GHz для фильтров Lowpass и 2 GHz для фильтров Highpass.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Lowpass или Highpass.
Passband frequencies — Частоты полосы пропускания для полосовых фильтров
[2 3] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы пропускания для полосовых фильтров, заданных как вектор с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для заграждающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandpass.
Passband attenuation (dB) — Затухание полосы пропускания
10*log10(2) (значение по умолчанию) | скаляр
Затухание полосы пропускания, заданное как скаляр в дБ. Для полосовых фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Stopband frequencies — Частоты полосы задерживания для заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы задерживания для заграждающих фильтров, заданных как вектор с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Stopband edge frequencies — Частоты ребра полосы задерживания для идеальных заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты ребра полосы задерживания для заграждающих фильтров, заданных как вектор с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для идеальных полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Filter type к Bandstop.
Stopband attenuation (dB) — Затухание полосы задерживания
40 (значение по умолчанию) | скаляр
Затухание полосы задерживания, заданное как скаляр в дБ. Для заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы задерживания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Source impedance (Ohm) — Введите исходное сопротивление
50 (значение по умолчанию) | скаляр
Введите исходное сопротивление, заданное как скаляр в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Load impedance (Ohm) — Выведите нагрузочное сопротивление
50 (значение по умолчанию) | скаляр
Выведите нагрузочное сопротивление, заданное как скаляр в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Automatically estimate impulse response duration — Автоматически оцените импульсную длительность ответа
on (значение по умолчанию) | off
Выберите, чтобы автоматически оценить импульсный ответ для шума фазы. Очиститесь, чтобы вручную задать импульсную длительность ответа с помощью Impulse response duration.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Implementation к Frequency domain.
Impulse response duration — Импульсная длительность ответа
1e-10 s (значение по умолчанию) | скаляр
Импульсная длительность ответа раньше моделировала шум фазы, заданный как скаляр в s, мс, нас, или не уточнено. Вы не можете задать импульсный ответ, если усилитель нелинеен.
Примечание
Разрешение профиля шума фазы в частоте ограничивается длительностью импульсного ответа, используемого, чтобы моделировать его. Увеличьте эту длительность, чтобы улучшить точность профиля шума фазы. Предупреждающее сообщение появляется, если разрешение смещения частоты шума фазы слишком высоко на данное импульсное время ответа. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения
Зависимости
Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.
Export — Сохраните проект фильтра в файл
кнопка
Используйте эту кнопку, чтобы сохранить проект фильтра в файл. Типами правильного файла является .mat и .txt.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Фильтр CS
Выберите Add Channel Select filters во вкладке Main, чтобы видеть параметры CS Filter.
Design method — Тип симуляции
Ideal (значение по умолчанию) | Butterworth | Chebyshev
Тип симуляции. Моделирует идеал, Баттерворта, или Чебышевский фильтр типа задал in Filter type и модель, заданную в Implementation.
Filter type — Отфильтруйте тип
Lowpass (значение по умолчанию) | Highpass | Bandpass | Bandstop
Фильтр. Моделирует lowpass, highpass, полосу пропускания или тип заграждающего фильтра проекта, заданного в Design method.
Реализация Реализация
LC Tee | LC Pi | Transfer function | Constant per carrier | Frequency Domain
Реализация, заданная как одно из следующего:
LC Tee: Смоделируйте аналоговый фильтр со смешанной структурой Мишени LC, когда Design method будет Баттерворт или Чебышев.LC Pi: Смоделируйте аналоговый фильтр со смешанной структурой Пи LC, когда Design method будет Баттерворт или Чебышев.Передаточная функция:Смоделируйте аналоговый фильтр с помощью S-параметров 2D порта, когда Design method будет Баттерворт или Чебышев.Constant per carrier: Смоделируйте фильтр или с полной передачей или с полным отражательным набором как постоянный в целой полосе конверта вокруг каждого поставщика услуг. Design method задан как идеал.Filter Domain: Смоделируйте фильтр с помощью свертки с импульсным ответом. Design method задан как идеал. Импульсный ответ вычисляется независимо для каждой несущей частоты, чтобы получить идеальный ответ фильтрации. Когда переход между полной передачей и полным отражением идеального фильтра происходит в полосе конверта вокруг поставщика услуг, реализация частотного диапазона получает этот переход правильно до разрешения частоты, заданного в Impulse response duration.Примечание
Из-за причинной связи, задержка половины импульсной длительности ответа включена и для отраженных и для переданных сигналов. Эта задержка повреждает производительность фильтра, когда Источник и Нагрузочные сопротивления отличаются от значений, заданных в параметрах фильтра.
По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee для Баттерворта или Чебышева.
Passband edge frequency — Частота ребра полосы пропускания
2 GHz (значение по умолчанию) | скаляр
Частота ребра полосы пропускания, заданная как скаляр в Гц, kHz, МГц или GHz.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal.
Implement using filter order — Реализуйте порядок фильтра использования
on (значение по умолчанию) | off
Выберите этот параметр, чтобы реализовать порядок фильтра вручную.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Filter order — Отфильтруйте порядок
3 (значение по умолчанию) | скаляр
Отфильтруйте порядок, заданный как скаляр. Этот порядок является количеством смешанных запоминающих элементов в lowpass или highpass. В bandpass или bandstop, количество смешанных запоминающих элементов является дважды значением.
Примечание
Для даже заказывают Чебышевские фильтры, отношение сопротивления для реализации сети Мишени и для реализации сети Пи.
где:
R p является пульсацией полосы пропускания в дБ.
Зависимости
Чтобы включить этот параметр, выберите Implement using filter order.
Passband frequency — Частота полосы пропускания для lowpass и фильтров highpass
скаляр
Частота полосы пропускания для lowpass и фильтров highpass, заданных как скаляр в Гц, kHz, МГц или GHz. По умолчанию частотой полосы пропускания является 1 GHz для фильтров Lowpass и 2 GHz для фильтров Highpass.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Lowpass или Highpass.
Passband frequencies — Частоты полосы пропускания для полосовых фильтров
[2 3] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы пропускания для полосовых фильтров, заданных как вектор с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для заграждающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandpass.
Passband attenuation (dB) — Затухание полосы пропускания
10*log10(2) (значение по умолчанию) | скаляр
Затухание полосы пропускания, заданное как скаляр в дБ. Для полосовых фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Stopband frequencies — Частоты полосы задерживания для заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы задерживания для заграждающих фильтров, заданных как вектор с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Stopband edge frequencies — Частоты ребра полосы задерживания для идеальных заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты ребра полосы задерживания для заграждающих фильтров, заданных как вектор с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для идеальных полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Filter type к Bandstop.
Stopband attenuation (dB) — Затухание полосы задерживания
40 (значение по умолчанию) | скаляр
Затухание полосы задерживания, заданное как скаляр в дБ. Для заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы задерживания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Source impedance (Ohm) — Введите исходное сопротивление
50 (значение по умолчанию) | скаляр
Введите исходное сопротивление, заданное как скаляр в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Load impedance (Ohm) — Выведите нагрузочное сопротивление
50 (значение по умолчанию) | скаляр
Выведите нагрузочное сопротивление, заданное как скаляр в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Automatically estimate impulse response duration — Автоматически оцените импульсную длительность ответа
on (значение по умолчанию) | off
Выберите, чтобы автоматически оценить импульсный ответ для шума фазы. Очиститесь, чтобы задать импульсную длительность ответа с помощью Impulse response duration.
Зависимости
установите Design method на Ideal и Implementation к Frequency domain.
Impulse response duration — Импульсная длительность ответа
1e-10 s (значение по умолчанию) | скаляр
Импульсная длительность ответа раньше моделировала шум фазы, заданный как скаляр в секундах. Вы не можете задать импульсный ответ, если усилитель нелинеен.
Примечание
Разрешение профиля шума фазы в частоте ограничивается длительностью импульсного ответа, используемого, чтобы моделировать его. Увеличьте эту длительность, чтобы улучшить точность профиля шума фазы. Предупреждающее сообщение появляется, если разрешение смещения частоты шума фазы слишком высоко на данное импульсное время ответа. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения
Зависимости
Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.
Export — Сохраните проект фильтра в файл
кнопка
Используйте эту кнопку, чтобы сохранить проект фильтра в файл. Типами правильного файла является .mat и .txt.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.

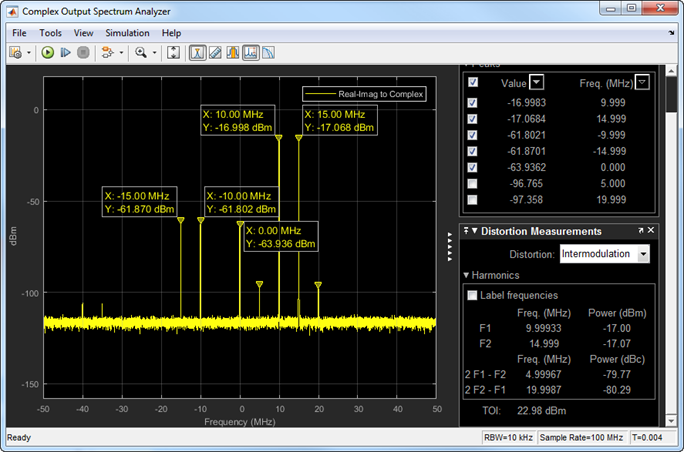

Образцовые примеры
Ссылки
[1] Razavi, Behzad. Микроэлектроника РФ. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2011.
[2] Grob, Зигфрид и Линднер, Юрген, “Полиномиальная образцовая деривация нелинейных усилителей”, отдел информационных технологий, университет Ульма, Германия.
