Образцовая сеть S-параметра
RF Blockset / Конверт Схемы / Элементы

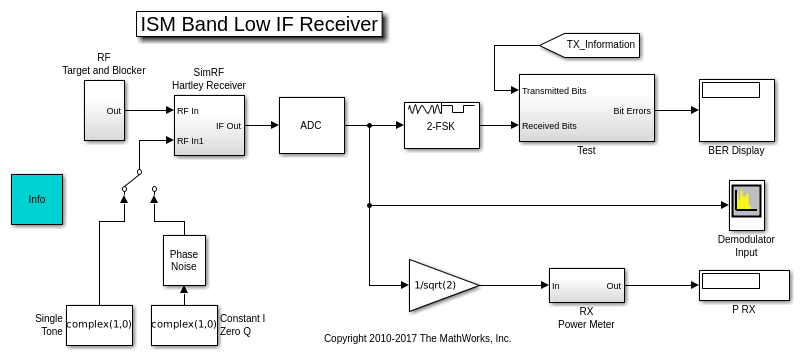

Блок S-параметров моделирует сеть, заданную S-параметрами в среде симуляции конверта схемы RF Blockset™. Устройство может иметь до восьми портов. Для введения в симуляцию РФ смотрите пример, Моделируйте Высокочастотные Компоненты.
Данные S-параметра моделей блока в среде RF Blockset путем подбора кривой рациональной функции к заданным данным. Для получения дополнительной информации о рациональном подборе кривой S-параметров, смотрите, что rationalfit RF Toolbox™ функционирует.
Data source — Источник данныхData file (значение по умолчанию) | Network-parameters | Rational modelИсточник данных для поведения S-параметров, заданного как одно из следующего:
Data file — Имя файла Пробного камня с extension.s2p. Блок игнорирует шум и данные о нелинейности в импортированных файлах.
Network-parameters — Обеспечьте данные Network parameter, такие как S-parameters, Y-parameters и Z-parameters с соответствующим Frequency и Reference impedance (ohms) для s-параметров.
Rational model — Обеспечьте значения для Residues, Poles и параметров Direct feedthrough, которые соответствуют уравнению для рациональной модели
.In это рациональное образцовое уравнение, каждый Ck является остатком полюса Ak. Если Ck является комплексным, соответствующий комплексно-сопряженный полюс и остаток должны также быть перечислены. Этот объект имеет свойства C, A и D. Можно использовать эти свойства задать Residues, Poles и параметры Direct feedthrough.
Data file — Имя сетевого файла данных параметраsimrfV2_unitygain.s2p (значение по умолчанию) | вектор символовИмя сетевого файла данных параметра, заданного как вектор символов.
Чтобы включить этот параметр, выберите Data file во вкладке Data source.
Network parameter type — Сетевой тип параметраS-parameters (значение по умолчанию) | Y-parameters | Z-parametersСетевой тип параметра, заданный как S-parameters, Y-parameters или Z-parameters.
Чтобы включить этот параметр, выберите Network-parameters во вкладке Data source.
Network-parameters — Сетевые значения параметров[0 0;1 0] (значение по умолчанию) | многомерный массивСетевые значения параметров, заданные как многомерный массив. Третья размерность S-массива-параметров должна быть той же длиной как вектор частот, заданных параметром Frequency. Значения по умолчанию отличаются для S-параметров, Y-параметров и Z-параметров соответственно.
Чтобы включить этот параметр, выберите Network-parameters во вкладке Data source.
Frequency (dB) — Частота сетевых параметров1e9 Hz (значение по умолчанию) | скаляр | вектор | Hz | kHz | MHz | GHzЧастота сетевых параметров, заданных как скаляр или вектор в Гц.
Чтобы включить этот параметр, выберите Network-parameters in Data source.
Reference Impedance(Ohm) — Ссылочный импеданс сетевых параметров50 (значение по умолчанию) | скаляр Ссылочный импеданс сетевых параметров, заданных как скаляр.
Чтобы включить этот параметр, выберите Network-parameters во вкладке Data source.
Residues — Остатки в порядке рациональной модели0 (значение по умолчанию) | векторОстатки в порядке рациональной модели, заданной как вектор.
Чтобы включить этот параметр, выберите Rational model во вкладке Data source.
Poles — Остатки в порядке рациональной модели0 (значение по умолчанию) | векторПолюса в порядке рациональной модели, заданной как вектор.
Чтобы включить этот параметр, выберите Rational model во вкладке Data source.
Direct feedthrough — Прямое сквозное соединение {0 0:1 0} (значение по умолчанию) | массив векторовПрямое сквозное соединение, заданное как вектор массивов.
Чтобы включить этот параметр, выберите Rational model во вкладке Data source..
Simulate noise — Сгенерируйте волны тепловых помехoff (значение по умолчанию) | onВыберите этот параметр, чтобы сгенерировать волны тепловых помех [1]. Очистите этот параметр, чтобы прекратить моделировать шум. Для получения дополнительной информации смотрите, Сгенерируйте Тепловые помехи.
Ground and hide negative terminals — Заземлите терминалы схемы РФon (значение по умолчанию) | offВыберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Очистите этот параметр, чтобы представить отрицательные терминалы. Путем представления этих терминалов можно соединить их с другими частями модели.
По умолчанию эта опция выбрана.
Modeling options — Образцовые S-параметрыTime-domain (rationalfit) (значение по умолчанию) | Frequency-domainОбразцовые S-параметры, заданные как:
Временной интервал (rationalfit) метод создает аналитическую рациональную модель, которая аппроксимирует целую область значений данных. При моделировании использования Time domain Plot во вкладке Visualization отображает на графике данные, заданные в Data Source и значениях в функции rationalfit.

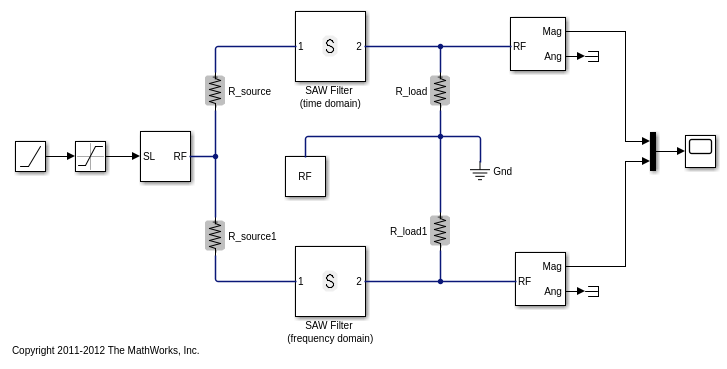

Частотный диапазон вычисляет основополосный импульсный ответ для каждой несущей частоты независимо. Этот метод основан на свертке. Существует опция, чтобы задать длительность импульсного ответа. Для получения дополнительной информации смотрите, Сравнивают Опции Симуляции Времени и Частотного диапазона для S-параметров.
Для Усилителя и блоков S-параметров, значением по умолчанию является Time domain (rationalfit). Для блока Transmission Line значением по умолчанию является Frequency domain.
Чтобы установить этот параметр, сначала выберите Data file или Network-parameters in Data source. Этот выбор активирует Вкладку Visualization, которая содержит Source of frequency data
Fitting options — Rationalfit подходящие опцииFit individually (значение по умолчанию) | Share poles by column | Share all polesRationalfit подходящие опции, заданные как Fit individually, Share poles by column или Share all poles.
Rational fitting results показывает значения Number of independent fits, Number of required poles и Relative error achieved (dB).
Чтобы установить этот параметр, выберите Time domain (rationalfit) in Modeling options.
Relative error desired (dB) — Относительная погрешность, приемлемая для рациональной подгонки-40 (значение по умолчанию) | скалярОтносительная погрешность, приемлемая для рациональной подгонки, заданной как скаляр.
Чтобы установить этот параметр, выберите Time domain (rationalfit) in Modeling options.
Automatically estimate impulse response duration — Автоматически вычислите импульсный ответon | offВыберите этот параметр, чтобы автоматически вычислить импульсный ответ. Очистите этот параметр, чтобы вручную задать импульсную длительность ответа с помощью Impulse response duration.
Чтобы установить этот параметр, выберите Frequency domain in Modeling options.
Impulse response duration — Импульсная длительность ответа1e-10 (значение по умолчанию) | скалярИмпульсная длительность ответа, заданная как скаляр.
Чтобы установить этот параметр, сначала выберите Frequency domain in Modeling options. Затем очистите Automatically estimate impulse response duration.
Use only S-parameter magnitude with appropriate delay — Используйте только значение S-параметра с соответствующей задержкойoff (значение по умолчанию) | onВыберите этот параметр, чтобы проигнорировать фазу s-параметра и задержать импульсный ответ наполовину его длина. Этот параметр применим только для данных S-параметра, смоделированных во временном интервале. Можно использовать это, чтобы сформировать спектральное содержимое с эффектами фильтра путем определения только значения.
Этот параметр вводит искусственную задержку с системой.
Source of frequency data — Источник данных частотыExtracted from data source (значение по умолчанию) | User-definedИсточник данных частоты, заданный как:
Когда Source of frequency data является Extracted from data source, Data source должен быть установлен в Data file. Проверьте, что заданный Data file содержит данные о частоте.
Когда Source of frequency data будет User-specified, задайте вектор частот в параметре Frequency data. Кроме того, задайте модули из соответствующего выпадающего списка.
Frequency data — Область значений данных о частоте[1e9:1e6:3e9] (значение по умолчанию) | вектор | Hz | kHz | MHz | GHzОбласть значений данных о частоте, заданная как вектор
Plot type — Тип графика данныхX-Y plane (значение по умолчанию) | Polar plane | Z Smith chart | Y Smith chart | ZY Smith chartТип графика данных, который вы хотите произвести со своими данными, заданными как одно из следующего:
X-Y plane — Сгенерируйте Декартов график своих данных по сравнению с частотой. Чтобы создать линейный, полужурнал или графики логарифмического журнала, установил Y-axis scale и X-axis scale соответственно.
Polar plane — Сгенерируйте полярный график своих данных. Блок строит только область значений данных, соответствующих заданным частотам.
Z smith chart, Y smith chart и ZY smith chart — Сгенерируйте график Smith®. Блок строит только область значений данных, соответствующих заданным частотам.
Parameter 1 — Тип S-параметров, чтобы построитьS11 (значение по умолчанию) | SNNТип S-параметров, чтобы построить, заданный как SNN, где N является количеством портов в блоке s-параметров.
Parameter 2 — Тип S-параметров, чтобы построитьNone (значение по умолчанию) | SNNТип S-параметров, чтобы построить, заданный как SNN, где N является количеством портов в блоке s-параметров.
Format1 — Постройте форматMagnitude (decibels) (значение по умолчанию) | Angle(degrees) | Real | ImaginaryПостройте формат, заданный как Magnitude (decibels), Angle(degrees), Real или Imaginary.
Format2 — Постройте форматMagnitude (decibels) (значение по умолчанию) | Angle(degrees) | Real | ImaginaryПостройте формат, заданный как Magnitude (decibels), Angle(degrees), Real или Imaginary.
Y-axis scale — Шкала оси YLinear (значение по умолчанию) | LogarithmicШкала оси Y, заданная как Linear или Logarithmic.
X-axis scale — Шкала оси XLinear (значение по умолчанию) | LogarithmicШкала оси X, заданная как Linear или Logarithmic.
График Отобразите заданные данные на графикеОтобразите заданные данные на графике с помощью кнопки графика.
Можно только сгенерировать тепловые помехи, если данные S-параметры многопортовые компоненты пассивны.
Чтобы включать шумовые волны, блок увеличивает уравнение S-параметров:
a и b — Обычные векторы волны
c Шумовой вектор волны
Шумовой вектор волны, шумовая корреляционная матрица и S-параметры имеют эти отношения:
где:
K Константа Больцманна
T Системная температура
c Шумовой вектор волны
[1] Wedge, Scott & Rutledge, Дэвид. "Методы волны для Шумового Моделирования и Измерения" Транзакции IEEE на Микроволновой Теории и Методах. Издание 40, Номер 11, стр 2004–2012, ноябрь 1992.
