Переменный аттенюатор

Образцовый переменный аттенюатор

расширьте все на странице
  • Библиотека:

  • RF Blockset / Конверт Схемы / Элементы

Описание

Блок Variable Attenuator ослабляет степень сигнала данным фактором известный as Insertion Loss in дБ. Используя блок Variable Attenuator, можно отличаться затухание входа сигнал Simulink® во время симуляции. Обычно блок совпадает с импедансом схемы РФ в портах ввода и вывода. Можно использовать аттенюаторы, чтобы ослабить степень входящего сигнала защитить схемы РФ.

Параметры

развернуть все

Самое низкое значение потери вставки или затухания, чтобы примениться к сигналу, заданному как скаляр в дБ.

Самое высокое значение потери вставки или затухания, чтобы примениться к сигналу, заданному как скаляр в дБ.

Входной импеданс аттенюатора, заданного как скаляр в Омах.

Выходной импеданс аттенюатора, заданного как скаляр в Омах.

Выберите этот параметр, чтобы моделировать тепловые помехи в аттенюаторе. Необходимо выбрать Simulate noise в Блоке Configuration.

Этот параметр вставляет источник токового шума с односторонней плотностью энергии 4 k T/R A2/Hz, где:

  • T является значением параметра Temperature в Блоке Configuration. Модулями является в градусах Келвин.

  • k является Постоянная Больцмана.

Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Чтобы представить отрицательные терминалы, очистите этот параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

Образцовые примеры

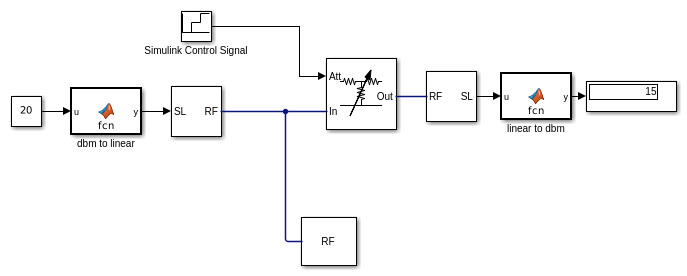

Vary Attenuation of Signal During Simulation

Отличайтесь затухание сигнала во время симуляции

Используйте блок Variable Attenuator, чтобы ослабить постоянный сигнал на 20 дБ. Используйте блок Repeating Sequence Stair в качестве управляющего сигнала Simulink отличаться затухание сигнала. В этой модели затухание сигнала отличается между 5 и 10 дБ во время симуляции. Чтобы видеть изменение в затухании, откройтесь и запустить модель.

Открытая модель

Смотрите также

| | |

Введенный в R2017b
