Переменный сдвиг фазы

Образцовое переменное устройство фазы

Библиотека:
RF Blockset / Конверт Схемы / Элементы

Описание

Блок Variable Phase Shift управляет фазой выходного сигнала схемы RF Blockset™. Блок использует сигнал Simulink^® управлять фазой схемы. Один входной терминал для управляющего сигнала Simulink, и один входной терминал для сигнала RF Blockset.

Фазовращатель обычно используется в поэтапных системах антенны массивов. В этих системах электронно управляемые фазовращатели регулируют луч антенны на пробеле. Фазовращатели также используются в системах тестирования и системах измерения.

Параметры

развернуть все

`Phase shift unit` — Угловые модули для управления фазой схемы
`rad` (значение по умолчанию) | `deg`

Угловые модули для управления фазой сигнала, заданного как rad для радианов или deg для степеней.

`Reference impedances (Ohm)` — Ссылочный импеданс для фазовращателя
`50` (значение по умолчанию) | вектор положительных скалярных величин

Ссылочный импеданс для фазовращателя, заданного как вектор положительных скалярных величин.

`Ground and hide negative terminals` — Заземлите терминалы схемы РФ
на (значении по умолчанию) | прочь

Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Чтобы представить отрицательные терминалы, очистите этот параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

Образцовые примеры

Отличайтесь фаза сигнала во время симуляции

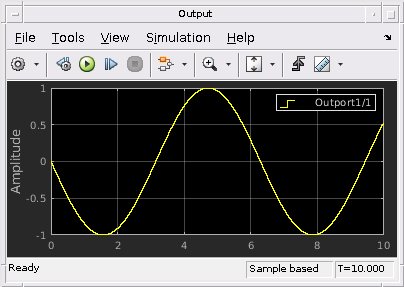

Используйте блок Variable Phase Shift, чтобы переключить фазу синусоиды до 180 градусов. Используйте блок Repeating Sequence Stair в качестве управляющего сигнала Simulink управлять фазой сигнала. Чтобы видеть изменение в фазе до 180 градусов, сначала откройте и запустите модель. Во время симуляции изменение значение управляющего сигнала Simulink до 90 градусов и смотрите изменение в фазе в Выводе Scope.

Открытая модель

Введенный в R2017b

Документация RF Blockset
