Часы

Отобразите и обеспечьте время симуляции

расширьте все на странице
  • Библиотека:

  • Simulink / Источники

Описание

Блок Clock выводит текущее время симуляции на каждом шаге симуляции. Этот блок полезен для других блоков, которым нужно время симуляции.

Когда вам будет требоваться текущее время в дискретной системе, используйте блок Digital Clock.

Порты

Вывод

развернуть все

Шаг расчета, заданный как текущее время симуляции на каждом шаге времени симуляции.

Типы данных: double

Параметры

развернуть все

Установите этот флажок, чтобы отобразить время симуляции как часть значка блока Clock. Когда вы снимаете этот флажок, время симуляции не появляется на значке блока.

Программируемое использование

Параметры блоков: DisplayTime
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'

Задайте интервал, в котором Simulink® обновляет значок Часов как положительное целое число.

Предположим, что десятикратное уменьшение 1000. Для фиксированного этапа интеграции 1 миллисекунды значок Часов обновляет в 1 секунду, 2 секунды, и так далее.

Зависимости

Чтобы отобразить время симуляции на значке блока, необходимо установить флажок Display time.

Программируемое использование

Параметры блоков: Decimation
Ввод: символьный вектор
Значение: скаляр
Значение по умолчанию: '10'

Образцовые примеры

Calculate and Display Simulation Step Size using Memory and Clock Blocks

Вычислите и Размер Шага Симуляции Отображения с помощью Блоков Памяти и Часов

Используйте блоки Памяти и Часов, чтобы вычислить и отобразить размер шага в симуляции.

Открытая модель

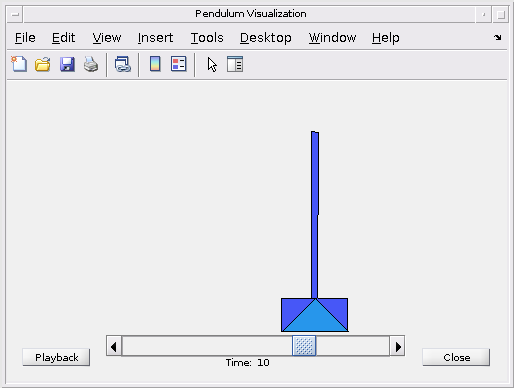

Inverted Pendulum with Animation

Инвертированный маятник с анимацией

Смоделируйте инвертированный маятник. Анимация создается с помощью MATLAB® Handle Graphics®. Блоком анимации является S-функция маскированная. Для получения дополнительной информации используйте контекстное меню, чтобы посмотреть под маской блока Animation и открыть S-функцию для редактирования.

Открытая модель

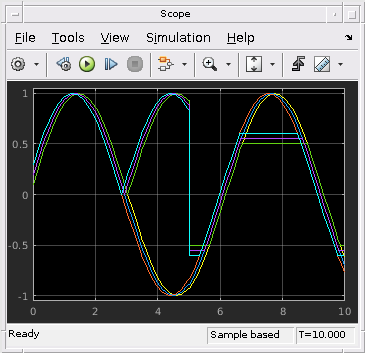

Accurate Zero-Crossing Detection

Точное обнаружение пересечения нулем

Как нулевые пересечения работают в Simulink®. В этой модели три переключенных синусоиды поданы в блок абсолютного значения и блок насыщения. В точно t = 5, вывод блока switch изменяется от абсолютного значения до блока насыщения. Нулевые пересечения в Simulink автоматически обнаружат точно, когда блок switch изменит свой вывод, и решатель продвинется в точное время, когда случай происходит. Это видно путем исследования вывода в осциллографе.

Открытая модель

Характеристики блока

Типы данных

double

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Смотрите также

Темы

Представлено до R2006a
