Электронные часы

Выведите время симуляции в заданном интервале выборки

Библиотека:
Simulink / Источники

Описание

Блок Digital Clock выводит время симуляции только в заданном интервале выборки. В других случаях блок содержит вывод в предыдущем значении. Чтобы управлять точностью этого блока, используйте параметр Sample time в диалоговом окне блока.

Используйте этот блок, а не блок Clock (который выходные параметры непрерывное время), когда вам будет нужно текущее время симуляции в дискретной системе.

Порты

Вывод

развернуть все

`Port_1` — 'SampleTime'
скаляр

Шаг расчета, в секундах, в заданном интервале выборки. В других случаях блок содержит вывод в предыдущем значении.

Типы данных: double

Параметры

развернуть все

`'SampleTime'` Интервал выборки
`1` (значение по умолчанию) | скаляр | вектор

Задайте интервал выборки в секундах. Можно задать интервал выборки одним из двух способов:

Как период, заданный как скаляр с действительным знаком с типом данных дважды.
Как период и смещение, заданное как вектор с действительным знаком длины 2 с типом данных дважды. Период и смещение должны быть конечными и неотрицательными, и значение смещения должно быть меньше, чем период.

Для получения дополнительной информации смотрите Шаг расчета Определения.

Совет

Не задавайте время непрерывной выборки, или 0 или [0,0]. Кроме того, постарайтесь не задавать -1 (наследовавший шаг расчета), потому что этот блок является источником.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: '1'

Образцовые примеры

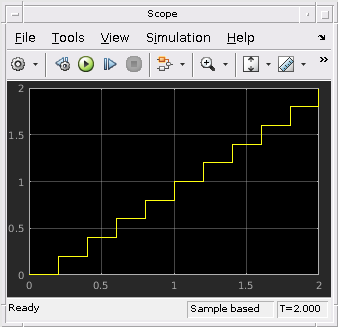

View Sample Time Using the Digital Clock Block

Просмотрите шаг расчета Используя блок электронных часов

Просмотрите шаг расчета симуляции в заданном интервале выборки с помощью блока Digital Clock.

Открытая модель

Характеристики блока

Типы данных	`double`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Не рекомендуемый для производственного кода. Относится к пределам ресурса и ограничениям на скорость и память, часто находимую во встраиваемых системах. Сгенерированный код может содержать динамическое выделение и освобождение от памяти, рекурсии, дополнительная память наверху, и широко переменные времена выполнения. В то время как код функционально допустим и обычно приемлем в богатых ресурсом средах, меньшие целевые процессоры часто не могут поддерживать такой код. Обычно, блоки развиваются к тому, чтобы быть подходящим для производственного кода. Таким образом блоки, подходящие для производственного кода, остаются подходящими.

Смотрите также

Часы

Темы

'SampleTime'

Представлено до R2006a
