Сгенерируйте объект набора данных для корневого уровня блоки Inport в модели
[inports_dataset] = createInputDataset(model)[inports_dataset] = createInputDataset( генерирует объект model)Simulink.SimulationData.Dataset от корневого уровня блоки Inport в модели. Сигналы в сгенерированном наборе данных имеют свойства корневого импорта и соответствующих наземных значений в образцовом запуске и временах остановки. Можно создать timetable или объекты timeseries в течение времени и значения для сигналов, для которых вы хотите загрузить данные для симуляции. Другие сигналы используют наземные значения.
Этот пример показывает, как создать набор данных с элементами для четырех корневых уровней блоки Inport в модели. Используйте тот набор данных в качестве основания для создания набора данных, чтобы загрузить данные сигнала в модель.

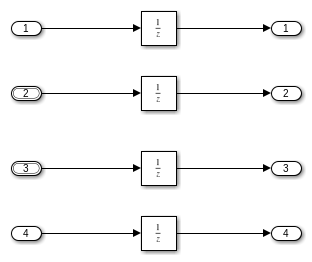

Блок In1 выводит двойное, In2 и In3 каждый вывод невиртуальная шина и In4 выходные параметры int16.
mdl = 'ex_dataset_for_inports';
open_system(mdl)
Создайте объект Dataset для корневого уровня блоки Inport.
ds = createInputDataset(mdl)
ds =
Simulink.SimulationData.Dataset '' with 4 elements
Name BlockPath
____ _________
1 [1x1 timeseries] In1 ''
2 [1x1 struct ] In2 ''
3 [1x1 struct ] In3 ''
4 [1x1 timeseries] In4 ''
- Use braces { } to access, modify, or add elements using index.
Замените значение заполнителя для первого сигнала в Dataset с фактическими значениями сигналов, что вы хотите загрузить в модель.
ds{1} = ds{1}.delsample('Index',[1,2]);
ds{1} = ds{1}.addsample('time',[1 3 3 10]','data',[1 1 5 5]');
Исследуйте сигнал In2.
ds{2}
ans =
struct with fields:
a: [1x1 timeseries]
b: [1x1 timeseries]
Для In2 создайте данные для элементов шины a и b.
ds{2}.a = ds{2}.a.delsample('Index',[1,2]);
ds{2}.a = addsample(ds{2}.a,'time',[1:10]','data',[1:10]');
ds{2}.b = timeseries((1:10)',0.1:.1:1,'Name','sig2_b');
Для In3 задайте данные для элемента a шины и используйте наземные значения для элемента b.
ds{3}.a = timeseries((1:10)',0.1:.1:1,'Name','sig3_a');
Постройте ds.
plot(ds)
Установите Входной параметр конфигурации на ds. Также можно использовать инструмент Root Inport Mapper, чтобы установить Входной параметр.
set_param(mdl,'LoadExternalInput','on'); set_param(mdl,'ExternalInput','ds');
Запустите симуляцию. Блоки Inport используют данные сигнала, заданные в ds или наземных значениях для элементов, которые не имеют заданных данных сигнала.
sim(mdl)
Simulink.SimulationData.Dataset MATLAB®
timeseries
timetable
Создайте объект набора данных для блоков Inport
