Обнаружьте отрицательное падение

Обнаружьте падающее ребро, когда значение сигналов уменьшается к строго отрицательной величине, и ее предыдущее значение было неотрицательным

расширьте все на странице
  • Библиотека:

  • Simulink / Логика и Битовые операции

Описание

Блок Detect Fall Negative определяет, является ли вход меньше, чем нуль, и его предыдущее значение больше, чем или равно нулю.

Порты

Для получения дополнительной информации смотрите Типы данных, Поддержанные Simulink в документации Simulink®.

Входной параметр

развернуть все

Входной сигнал, заданный как скаляр, вектор или матрица.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated

Вывод

развернуть все

Выходной сигнал, верный (равняются 1), когда входной сигнал является меньше, чем нуль и его предыдущим значением, был больше, чем или равным нулю; ложь (равняются 0), когда входной сигнал больше, чем или равен нулю, или если входной сигнал отрицателен, его предыдущее значение, была также отрицательна.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated | bus

Параметры

развернуть все

Установите начальное условие Булевого выражения U/z <0.

Программируемое использование

Параметры блоков: vinit
Ввод: символьный вектор
Значения: скаляр | вектор
Default:'0'

Задайте, выполняет ли блок выборку - или основанная на кадре обработка:

  • Columns as channels (frame based) — Обработайте каждый столбец входа как отдельный канал (основанная на кадре обработка).

    Примечание

    Основанная на кадре обработка требует лицензии DSP System Toolbox™.

    Для получения дополнительной информации смотрите Выборку - и Основанные на кадре Концепции (DSP System Toolbox).

  • Elements as channels (sample based) — Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).

Используйте Input processing, чтобы задать, выполняет ли блок выборку - или основанная на кадре обработка. Блок принимает основанные на кадре сигналы для входа u. Все другие входные сигналы должны быть основаны на выборке.

Входной сигнал uВведите режим обработкиКладка блоков?
Выборка базирующейсяВыборка базирующейсяДа
Кадр базирующимсяНет, производит ошибку
Выборка базирующейсяКадр базирующимсяДа
Кадр базирующимсяДа

Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на кадре Концепции (DSP System Toolbox).

Программируемое использование

Параметры блоков: InputProcessing
Ввод: символьный вектор
Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)'
Значение по умолчанию: 'Elements as channels (sample based)'

Установите тип выходных данных на boolean или uint8.

Программируемое использование

Параметры блоков: OutDataTypeStr
Ввод: символьный вектор
Значения: 'boolean' | 'uint8'
Значение по умолчанию: 'boolean'

Образцовые примеры

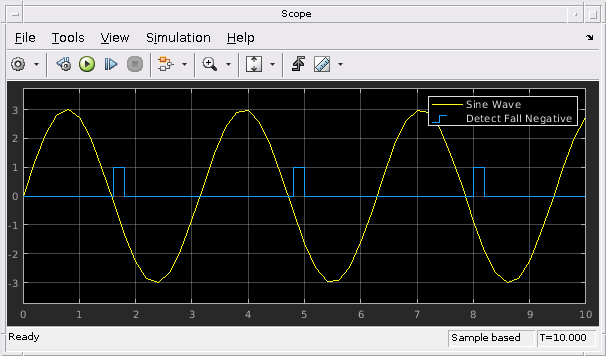

Detect Fall to Negative Signal Values

Обнаружьте падение к отрицательным значениям сигналов

Обнаружьте, когда значение сигналов уменьшается к строго отрицательной величине от значения, которое было больше, чем или равным нулю.

Открытая модель

Характеристики блока

Типы данных

Boolean | double | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.
