Обнаружьте неположительное падение

Обнаружьте падающее ребро, когда значение сигналов уменьшается до неположительного значения, и его предыдущее значение было строго положительно

расширьте все на странице
  • Библиотека:

  • Simulink / Логика и Битовые операции

Описание

Блок Detect Fall Nonpositive определяет, меньше чем или равен ли вход нулю, и его предыдущее значение было больше, чем нуль.

  • Вывод верен (равный 1), когда входной сигнал меньше чем или равен нулю, и его предыдущее значение было больше, чем нуль.

  • Вывод является ложным (равный 0), когда входной сигнал больше, чем нуль, или если это неположительно, его предыдущее значение было также неположительно.

Порты

Входной параметр

развернуть все

Входной сигнал, заданный как скаляр, вектор или матрица.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Вывод

развернуть все

Выходной сигнал, который обнаруживает падающее ребро, заданное как скаляр, вектор или матрица.

  • Вывод верен (равный 1), когда входной сигнал меньше чем или равен нулю, и его предыдущее значение было больше, чем нуль.

  • Вывод является ложным (равный 0), когда входной сигнал больше, чем нуль, или если это неположительно, его предыдущее значение было также неположительно.

Типы данных: uint8 | Boolean

Параметры

развернуть все

Установите начальное условие Булевого выражения U/z <= 0.

Программируемое использование

Параметры блоков: vinit
Ввод: символьный вектор
Значения: скаляр | вектор | матрица
Значение по умолчанию: '0'

Задайте, выполняет ли блок выборку - или основанная на кадре обработка:

  • Columns as channels (frame based) — Обработайте каждый столбец входа как отдельный канал (основанная на кадре обработка).

    Примечание

    Основанная на кадре обработка требует лицензии DSP System Toolbox™.

    Для получения дополнительной информации смотрите Выборку - и Основанные на кадре Концепции (DSP System Toolbox).

  • Elements as channels (sample based) — Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).

Используйте Input processing, чтобы задать, выполняет ли блок выборку - или основанная на кадре обработка. Блок принимает основанные на кадре сигналы для входа u. Все другие входные сигналы должны быть основаны на выборке.

Входной сигнал uВведите режим обработкиКладка блоков?
Выборка базирующейсяВыборка базирующейсяДа
Кадр базирующимсяНет, производит ошибку
Выборка базирующейсяКадр базирующимсяДа
Кадр базирующимсяДа

Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на кадре Концепции (DSP System Toolbox).

Программируемое использование

Параметры блоков: InputProcessing
Ввод: символьный вектор
Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)'
Значение по умолчанию: 'Elements as channels (sample based)'

Задайте тип выходных данных как boolean или uint8.

Программируемое использование

Параметры блоков: OutDataTypeStr
Ввод: символьный вектор
Значения: 'boolean' | 'uint8'
Значение по умолчанию: 'boolean'

Образцовые примеры

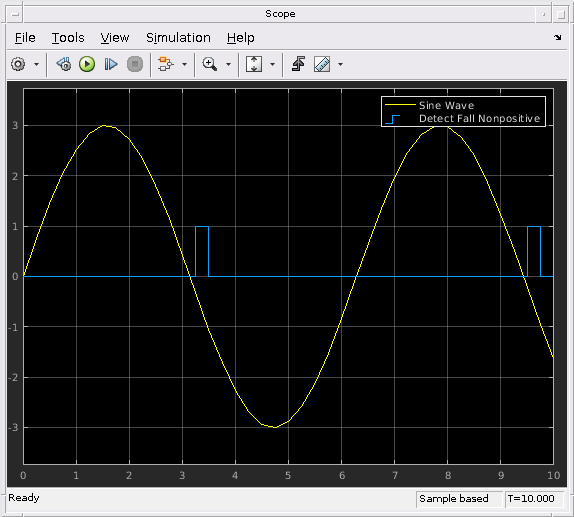

Detect Falling Edge Using the Detect Fall Nonpositive Block

Обнаружьте падающее ребро Используя обнаружить падение неположительный блок

Используйте блок Detect Fall Nonpositive, чтобы обнаружить падающее ребро во входном сигнале.

Открытая модель

Характеристики блока

Типы данных

Boolean | double | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Смотрите также

| | | | |

Представлено до R2006a
