Земля

Оснуйте несвязанный входной порт

  • Библиотека:
  • Simulink / Обычно Используемые Блоки

    Simulink / Источники

    HDL Coder / Источники

Описание

Блок Ground соединяется с блоками, входные порты которых не соединяются с другими блоками. Если при запуске симуляцию с блоками, которые имеют несвязанные входные порты, Simulink® выдает предупреждения. Используя блок Ground, чтобы основать те несвязанные блоки может предотвратить эти предупреждения.

Работа с типами данных с фиксированной точкой

При работе с типами данных с фиксированной точкой могут быть экземпляры, где тип данных с фиксированной точкой не может представлять нуль точно. В этих случаях блок Ground выводит ненулевое значение, которое является самым близким значением, чтобы обнулить. Это поведение применяется только к типам данных с фиксированной точкой с ненулевым смещением. Эти выражения являются примерами типов данных с фиксированной точкой, которые не могут представлять нуль:

  • fixdt(0, 8, 1, 1) — 8-битный тип без знака с наклоном 1 и смещением 1

  • fixdt(1, 8, 6, 3) — 8-битный тип со знаком с наклоном 6 и смещением 3

Работа с перечислимыми типами данных

При работе с перечислимыми типами данных блок Ground выводит значение по умолчанию перечисления. Это поведение применяется ли:

  • Перечисление может представлять нуль

  • Значение по умолчанию перечисления является нулем

Если перечислимый тип не имеет значения по умолчанию, блок Ground выводит первую перечислимую величину в определении типа.

Порты

Вывод

развернуть все

Блок Ground выводит скалярный сигнал с нулевым значением и совпадающий тип данных как порт, с которым это соединяется.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated | bus

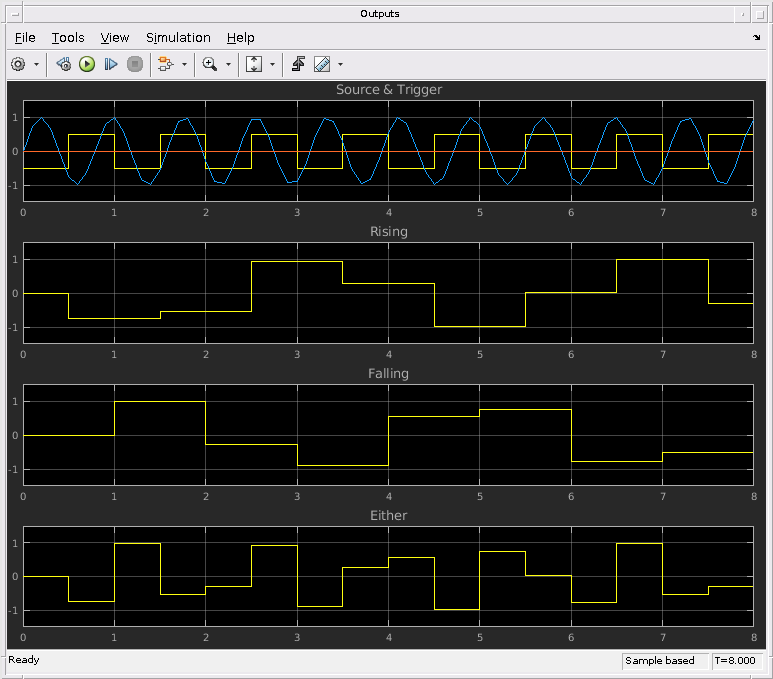

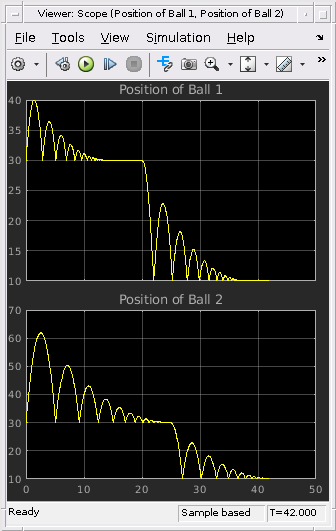

Образцовые примеры

Характеристики блока

Типы данных

Boolean | bus | double | enumerated | fixed point | integer | single | string

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Представлено до R2006a
