Повторение ступеньки последовательности
Выведите и повторите последовательность дискретного времени
- Библиотека:
Simulink / Источники
Описание
Выходные параметры блока Repeating Sequence Stair и повторения последовательность ступеньки, которую вы задаете с параметром Vector of output values. Например, можно задать вектор как [3 1 2 4 1]'. Значение в Vector of output values выводится в каждом временном интервале, и затем повторениях последовательности.
Порты
Вывод
Параметры
Основной
Vector of output values — Вектор выходных значений
[3 1 4 2 1].' (значение по умолчанию) | вектор
Задайте вектор, содержащий значения повторяющейся последовательности ступеньки.
Программируемое использование
Параметры блоков: OutValues |
| Ввод: символьный вектор |
| Значения: вектор |
Значение по умолчанию: [3 1 4 2 1].' |
'SampleTime' Временной интервал между выборками
-1 (значение по умолчанию) | скаляр
Задайте временной интервал между выборками. Чтобы наследовать шаг расчета, установите этот параметр на -1. См. Настройку времени выборки для получения дополнительной информации.
Программируемое использование
Параметры блоков: tsamp |
| Ввод: символьный вектор |
| Значения: скаляр |
Значение по умолчанию: '-1' |
Атрибуты сигнала
Output minimum — Минимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Нижнее значение выходной области значений, которую проверяет Simulink®.
Simulink использует минимум, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).
Примечание
Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMin |
| Ввод: символьный вектор |
Значения: '[ ]' | скаляр |
Значение по умолчанию: '[ ]' |
Output maximum — Максимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Верхнее значение выходной области значений это Simulink Check.
Simulink использует максимальное значение, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).
Примечание
Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMax |
| Ввод: символьный вектор |
Значения: '[ ]' | скаляр |
Значение по умолчанию: '[ ]' |
Output data type — Задайте тип выходных данных
double (значение по умолчанию) | Inherit: Inherit via back propagation | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> |...
Выберите тип данных для вывода. Тип может быть наследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.
Нажмите кнопку Show data type assistant
, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Программируемое использование
Параметры блоков: OutDataTypeStr |
| Ввод: символьный вектор |
Значения: 'Inherit: Inherit via back propagation' | 'single' | 'int8' | 'uint8' | int16 | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,2^0,0) | '<data type expression>' |
Значение по умолчанию: 'Double' |
Lock output data type setting against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
off (значение по умолчанию) | on
Выберите, чтобы заблокировать установку типа выходных данных этого блока против изменений Fixed-Point Tool и Советником Фиксированной точки. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).
Программируемое использование
Параметры блоков: LockScale |
| Ввод: символьный вектор |
Значения: 'off' | 'on' |
Значение по умолчанию: 'off' |

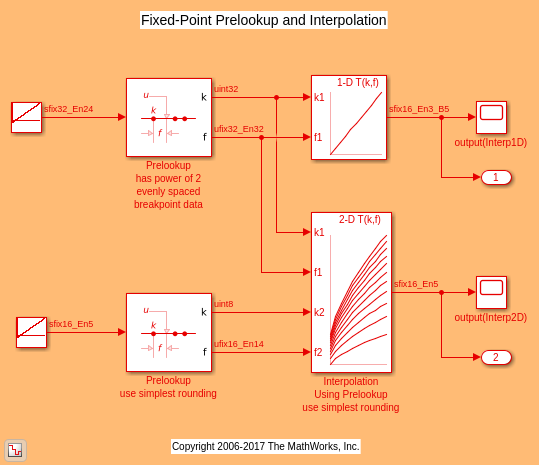

Образцовые примеры
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
