S-функция

Включайте S-функцию в модель

расширьте все на странице
  • Библиотека:

  • Simulink / Пользовательские Функции

Описание

Блок s-function обеспечивает доступ к S-функциям из блок-схемы. S-функцией-с-именем как параметр S-function name может быть Level 2 MATLAB® или S-функция Уровня 1 или Уровня 2 C MEX (см. Основы S-функции MATLAB для получения информации о том, как создать S-функции).

Примечание

Используйте Уровень 2 Блок s-function MATLAB, чтобы включать Уровень 2 S-функция MATLAB в блок-схему.

Блок s-function отображает имя заданной S-функции и количество портов ввода и вывода, заданных S-функцией. Сигналам, соединенным с входными параметрами, должна была задать размерности S-функция для входных параметров.

Параметры

развернуть все

Используйте этот параметр, чтобы задать имя вашей S-функции.

Программируемое использование

Параметры блоков: FunctionName
Ввод: символьный вектор
Значение: имя S-функции
Значение по умолчанию: 'system'

Задайте дополнительные S-параметры-функции.

Параметры функции могут быть заданы как выражения MATLAB или как переменные, разделенные запятыми. Например,

A, B, C, D, [eye(2,2);zeros(2,2)]

Обратите внимание на то, что несмотря на то, что отдельные параметры могут быть заключены в скобках, список параметров не должен быть заключен в скобках.

Программируемое использование

Параметры блоков: Parameters
Ввод: символьный вектор
Значение: S-параметры-функции
Значение по умолчанию: ' '

Этот параметр применяется, только если этот блок представляет S-функцию MEX C, и вы намереваетесь использовать программное обеспечение Simulink® Coder™, чтобы сгенерировать код из модели, содержащей блок. Если вы используете его, когда вы готовы сгенерировать код, необходимо обеспечить кодер, чтобы восстановить топ-модель, как объяснено в Регенерации Управления Кода Топ-модели (Simulink Coder).

Для получения дополнительной информации об использовании этого параметра смотрите, Задают Дополнительные Исходные файлы для S-функции (Simulink Coder).

Программируемое использование

Параметры блоков: SFunctionModules
Ввод: символьный вектор
Значение: вектор символов имен файлов
Значение по умолчанию: ' '

Образцовые примеры

Organizing S-function Artifacts into a Project

Организация артефактов S-функции в проект

Управляйте артефактами, сопоставленными с S-функцией в один проект.

Открытый пример
Inverted Pendulum with Animation

Инвертированный маятник с анимацией

Смоделируйте инвертированный маятник. Анимация создается с помощью MATLAB® Handle Graphics®. Блоком анимации является S-функция маскированная. Для получения дополнительной информации используйте контекстное меню, чтобы посмотреть под маской блока Animation и открыть S-функцию для редактирования.

Открытая модель

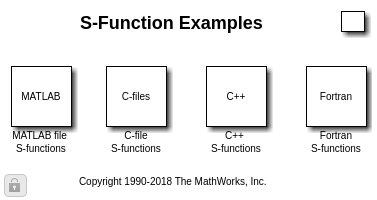

Custom Code and Hand Coded Blocks using the S-function API

Пользовательский код и Ручные Закодированные Блоки с помощью API S-функции

Эта библиотека запускает примеры различных типов S-функций Simulink®. S-функции Simulink позволяют, вы, чтобы расширить Simulink новой рукой закодировали блоки, интерфейс к пользовательскому внешнему коду, и создайте живые интерфейсы к другим программам. К моделям, содержащим S-функции на следующих языках программирования, можно получить доступ через эту демонстрацию: C, C++, M и Фортран.

Открытая модель
Run Quality Checks on S-Functions

Запустите проверки качества на S-функциях

Демонстрирует, как использовать S-функцию API анализатора, чтобы проверять S-функции в порядке идентифицировать потенциальные проблемы и улучшения.

Открыть скрипт

Характеристики блока

Типы данных

Boolean[a] | bus[a] | double[a] | fixed point[b] | integer[a] | single[a] | string[a]

Прямое сквозное соединение

limited[a]

Многомерные сигналы

limited[a]

Сигналы переменного размера

limited[a]

Обнаружение пересечения нулем

limited[a]

[a]  Фактическая поддержка типа данных или возможности зависит от реализации блока.

B

Расширенные возможности

Смотрите также

|

Темы

Представлено до R2006a
