Рисование окружности с графиком XY

Этот пример строит круг в Simulink с помощью блока XY Graph.

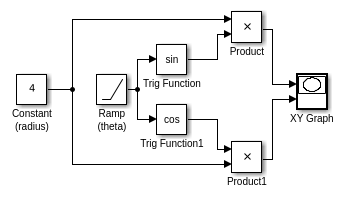

Модель ex_xygraph_block_circle вычисляет круг радиуса 4, сосредоточенный в начале координат x-y плоскости.

Нанесенные на график функции:

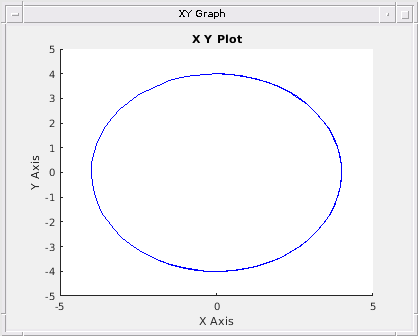

Когда вы моделируете модель, окно рисунка кажется показывающим нанесенный на график круг.

ans =

  Simulink.SimulationOutput:
                   tout: [101x1 double]

     SimulationMetadata: [1x1 Simulink.SimulationMetadata]
           ErrorMessage: [0x0 char]

Смотрите также

Тригонометрическая функция | График XY
