Пакетный ввод/вывод
Этот пример показывает, как передать данные через протокол связи UDP с помощью бинарного кодирования. Модель отправляет данные в одном компьютере от одного порта UDP до другого. Можно изменить модель, чтобы связаться между двумя компьютерами путем разделения этой модели в отправлять и получить части и выполнение моделей на двух компьютерах. Желтые блоки используются, чтобы отправить данные, синие блоки используются, чтобы получить данные. Затем введите имена хоста или IP-адреса этих двух компьютеров в соответствующие поля в диалоговом окне Setup Совета.
Как запустить эту модель в Режиме normal mode
Дважды кликните оранжевую кнопку, чтобы переключиться на Режим normal mode в случае необходимости.
Запустите выполнение в реальном времени с помощью Симуляции-> Выполнение.
Как запустить эту модель в Режиме external mode
Дважды кликните оранжевую кнопку, чтобы переключиться на Режим external mode в случае необходимости.
Запустите выполнение в реальном времени с помощью Симуляции-> Выполнение. Модель автоматически создаст, соединится с Simulink в Режиме external mode и запустится.
Откройте модель, подавив предупреждение о плате, не установленной
w = warning('off', 'sldrt:blkgui:boardnotonlist'); open_system(fullfile(matlabroot,'toolbox','sldrt','sldrtexamples','sldrtex_packetio')); warning(w);

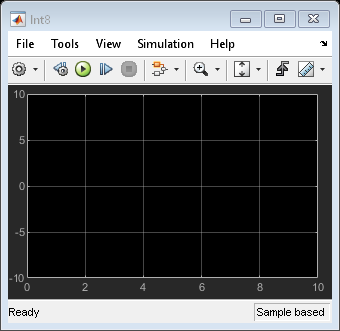

Закройте открытые Осциллографы
close_system(find_system(gcs ,'BlockType', 'Scope'));
Очистка
clear close all bdclose all
