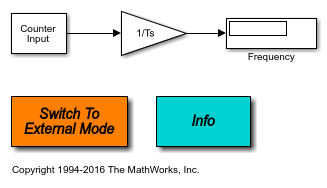

Измерьте частоту входного сигнала с помощью Simulink Desktop Real-Time™. Измеренный сигнал соединяется со встречным входом вашей платы сбора данных. Встречный блок Input сконфигурирован, чтобы сбросить счетчик каждый пораженный выборкой после встречного чтения. Деление встречного значения шагом расчета дает частоту входного сигнала.

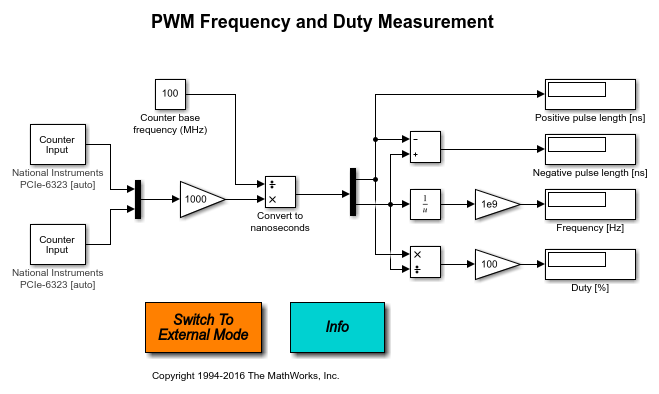

Измерьте частоту сигнала PWM и обязанность с помощью Simulink Desktop Real-Time™. Измеренный сигнал соединяется, чтобы пропустить контакты двух встречных входных параметров вашей платы сбора данных. Первый блок Counter Input сконфигурирован, чтобы измерить обязанность сигнала путем измерения времени между повышением и падающим ребром сигнала. Другой блок Counter Input сконфигурирован, чтобы измерить период сигнала путем измерения времени между двумя возрастающими ребрами сигнала. Оба счетчики используют внутренние встроенные часы в качестве источника часов. Частота PWM и обязанность затем вычисляются на основе этих значений.

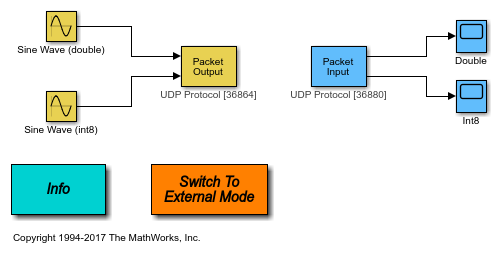

Передайте данные через протокол связи UDP с помощью бинарного кодирования. Модель отправляет данные в одном компьютере от одного порта UDP до другого. Можно изменить модель, чтобы связаться между двумя компьютерами путем разделения этой модели в отправлять и получить части и выполнение моделей на двух компьютерах. Желтые блоки используются, чтобы отправить данные, синие блоки используются, чтобы получить данные. Затем введите имена хоста или IP-адреса этих двух компьютеров в соответствующие поля в диалоговом окне Setup Совета.

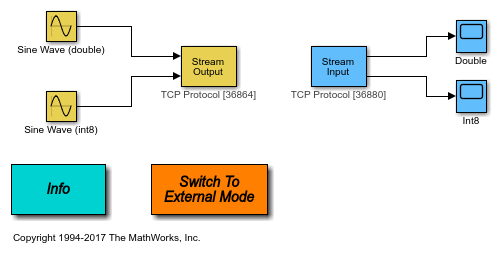

Передайте данные через протокол связи TCP с помощью кодирования ASCII. Модель отправляет данные в одном компьютере от одного порта TCP до другого. Можно изменить модель, чтобы связаться между двумя компьютерами путем разделения этой модели в отправлять и получить части и выполнение моделей на двух компьютерах. Желтые блоки используются, чтобы отправить данные, синие блоки используются, чтобы получить данные. Затем введите имена хоста или IP-адреса этих двух компьютеров в соответствующие поля в диалоговом окне Setup Совета.

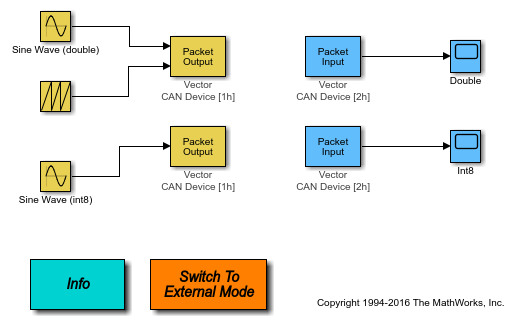

Передайте данные через шину CAN. Модель отправляет данные в одном компьютере от одного канала CAN до другого. Эти два канала CAN могут быть или виртуальными каналами или физическими каналами на двухканальном устройстве CAN. Передаются два различных сообщения CAN с помощью различных идентификаторов сообщений. Можно изменить модель, чтобы связаться между двумя компьютерами путем разделения этой модели в отправлять и получить части и выполнение моделей на двух компьютерах. Желтые блоки используются, чтобы отправить данные, синие блоки используются, чтобы получить данные.

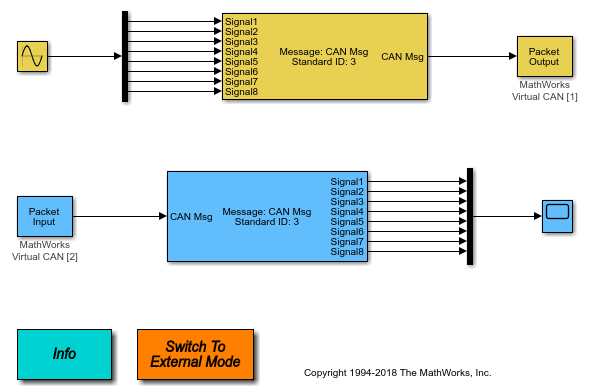

Передайте данные через шину CAN, использовав тип данных CAN_MESSAGE, и Пакет CAN и CAN Распаковывают блоки, доступные в библиотеке блоков Vehicle Network Toolbox. Тип данных CAN_MESSAGE может быть непосредственно обработан блоками Simulink Desktop Real-Time. Модель отправляет данные в одном компьютере от одного виртуального канала CAN до другого. Эти два канала CAN могут быть или виртуальными каналами или физическими каналами на двухканальном устройстве CAN. Можно изменить модель, чтобы связаться между двумя компьютерами путем разделения этой модели в отправлять и получить части и выполнение моделей на двух компьютерах. Желтые блоки используются, чтобы отправить данные, синие блоки используются, чтобы получить данные.
