График глифа
glyphplot(X)
glyphplot(X,'glyph','face')
glyphplot(X,'glyph','face','features',f)
glyphplot(X,...,'grid',[rows,cols])
glyphplot(X,...,'grid',[rows,cols],'page',p)
glyphplot(X,...,'centers',C)
glyphplot(X,...,'centers',C,'radius',r)
glyphplot(X,...,'obslabels',labels)
glyphplot(X,...,'standardize',method)
glyphplot(X,...,prop1,val1,...)
h = glyphplot(X,...)
glyphplot(X) создает звездообразный график из многомерных данных в n-by-p матричный X. Строки X соответствуют наблюдениям, столбцам к переменным. Звездообразный график представляет каждое наблюдение как “звезду”, i которой th говорил, пропорционально в длине i th координата того наблюдения. glyphplot стандартизирует X путем сдвига и масштабирования каждого столбца отдельно на интервал [0,1] прежде, чем сделать график, и сосредотачивает глифы на прямоугольной сетке, которая является максимально близко к квадрату. glyphplot обрабатывает NaN s в X как отсутствующие значения и не строит соответствующие строки X. glyphplot(X,'glyph','star') является синонимом для glyphplot(X).
glyphplot(X,'glyph','face') создает график поверхности из X. График поверхности представляет каждое наблюдение как “поверхность”, i которой th черта лица чертится с характеристикой, пропорциональной i th координата того наблюдения. Функции описаны в Функциях Поверхности.
glyphplot(X,'glyph','face','features',f) создает график поверхности, где i th элемент индексного вектора, который задает f, какая черта лица будет представлять i th столбец X. f должен содержать целые числа от 0 до 17, где 0 указывает, что соответствующий столбец X не должен быть построен. Смотрите Функции Поверхности для получения дополнительной информации.
glyphplot(X,...,'grid',[rows,cols]) организует глифы в rows-by-cols сетка.
glyphplot(X,...,'grid',[rows,cols],'page',p) организует глиф в одну или несколько страниц rows-by-cols сетка и отображает страницу p. Если p является вектором, glyphplot отображает несколько страниц по очереди. Если p является 'all', glyphplot отображает все страницы. Если p является 'scroll', glyphplot отображает один график с полосой прокрутки.
glyphplot(X,...,'centers',C) создает график с каждым глифом, сосредоточенным в местоположениях в n-by-2 матричный C.
glyphplot(X,...,'centers',C,'radius',r) создает график с глифами, расположенными с помощью C, и масштабируйте глифы, таким образом, самое большое имеет радиус r.
glyphplot(X,...,'obslabels',labels) метки каждый глиф с текстом в labels. По умолчанию глифы маркированы 1:N. Используйте '' для пустых меток.
glyphplot(X,...,'standardize', стандартизирует method)X прежде, чем сделать график. Выбор для method
'column' — Карты каждый столбец X отдельно на интервал [0,1]. Это значение по умолчанию.
'matrix' — Сопоставляет целый матричный X на интервал [0,1].
'PCA' — Преобразовывает X к его очкам основного компонента, в порядке уменьшающегося собственного значения, и сопоставляет каждого на интервал [0,1].
'off' Никакая стандартизация. Отрицательные величины в X могут сделать звездообразный график неподдающимся толкованию.
glyphplot(X,..., свойства наборов к заданным значениям свойств для всех графических объектов строки создаются prop1,val1,...)glyphplot.
h = glyphplot(X,...) возвращает матрицу указателей на графические объекты, созданные glyphplot. Для звездообразного графика h(:,1) и h(:,2) содержат указатели на объекты линии для периметра и спиц каждой звезды, соответственно. Для графика поверхности h(:,1) и h(:,2) содержат указатели на объект к строкам, составляющим каждую поверхность и ученикам, соответственно. h(:,3) содержит указатели на текстовые объекты для меток, если существующий.
Следующая таблица описывает соответствие между столбцами векторного f, значением параметра входа 'Features' и чертами лица графика глифа. Если X имеет меньше чем 17 столбцов, неиспользованные функции отображены в их значении по умолчанию.
| Столбец | Черта лица |
|---|---|
1 | Размер поверхности |
2 | Длина дуги родственника лба/челюсти |
3 | Форма лба |
4 | Форма челюсти |
5 | Ширина между глазами |
6 | Вертикальное положение глаз |
7 | Высота глаз |
8 | Ширина глаз (это также влияет на ширину брови), |
9 | Угол глаз (это также влияет на угол брови), |
10 | Вертикальное положение бровей |
11 | Ширина бровей (относительно глаз) |
12 | Угол бровей (относительно глаз) |
13 | Направление учеников |
14 | Длина носа |
15 | Вертикальное положение рта |
16 | Форма рта |
17 | Длина дуги рта |
Загрузите выборочные данные.
load carsmall

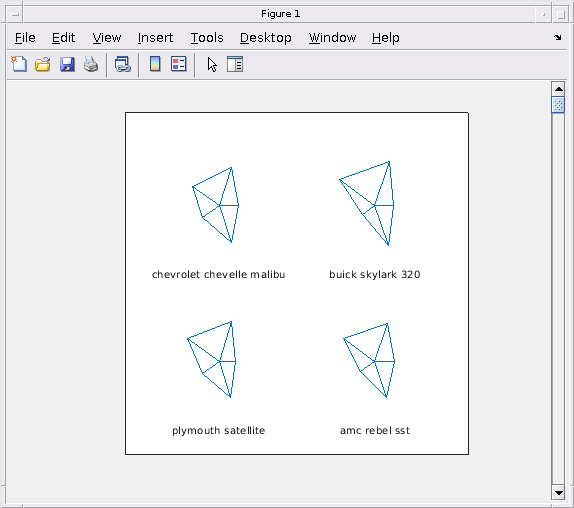

X = [Acceleration Displacement Horsepower MPG Weight];Создайте звездообразный график данных в X. Стандартизируйте данные перед графическим выводом.
glyphplot(X,'standardize','column','obslabels',Model,'grid',[2 2],... 'page','scroll');

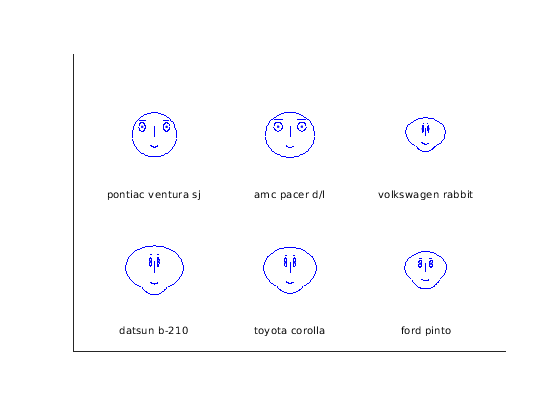

Создайте faceplot данных в X.
glyphplot(X,'glyph','face','obslabels',Model,'grid',[2 3],'page',9);
