Введение

Системы Извлечения изображений на основе содержимого (CBIR) используются, чтобы найти изображения, которые визуально подобны изображению запроса. Применение систем CBIR может быть найдено во многих областях, таких как веб-поиск продукта, наблюдение и визуальная идентификация места. Общий метод, используемый, чтобы реализовать систему CBIR, является мешком визуальных слов, также известных как мешок функций [1,2]. Мешок функций является методом, адаптированным, чтобы отобразить извлечение от мира поиска документов. Вместо того, чтобы использовать фактические слова в качестве в поиске документов, мешок функций использует функции изображений как визуальные слова, которые описывают изображение.

Функциями изображений является важная часть систем CBIR. Эти функции изображений используются, чтобы измерить подобие между изображениями и могут включать глобальные функции изображений, такие как цвет, структура и форма. Функциями изображений могут также быть локальные функции изображений, такие как ускоренные устойчивые функции (SURF), гистограмма градиентов (HOG) или локальные бинарные шаблоны (LBP). Преимущество подхода сумки функций - то, что тип функций, использованных, чтобы создать визуальный словарь слова, может быть настроен, чтобы соответствовать приложению.

Скорость и эффективность поиска изображений также важны в системах CBIR. Например, может быть приемлемо выполнить поиск грубой силы в небольшой коллекции изображений меньше, чем 100 изображения, где функции от изображения запроса сравниваются с функциями от каждого изображения в наборе. Для больших наборов поиск грубой силы не выполним, и должны использоваться более эффективные поисковые методы. Мешок функций предоставляет краткую схему кодирования, чтобы представлять большое количество изображений с помощью разреженного набора визуальных гистограмм слова. Это включает компактное устройство хранения данных и эффективный поиск через структуру данных инвертированного индекса.

Computer Vision Toolbox™ служит настраиваемой основой сумки функций, чтобы реализовать поисковую систему изображений. Следующие шаги обрисовывают в общих чертах процедуру:

В этом примере вы пройдете эти шаги, чтобы создать поисковую систему изображений для поиска цветочного набора данных [3]. Этот набор данных содержит приблизительно 3 670 изображений 5 различных типов цветов.

Загрузите этот набор данных для использования в остальной части этого примера.

% Location of the compressed data set
url = 'http://download.tensorflow.org/example_images/flower_photos.tgz';

% Store the output in a temporary folder
downloadFolder = tempdir;
filename = fullfile(downloadFolder,'flower_dataset.tgz');

Обратите внимание на то, что загрузка набора данных от сети может занять очень долгое время в зависимости от вашего Интернет-соединения. Команды ниже блокируют MATLAB в течение того промежутка времени. Также можно использовать веб-браузер, чтобы сначала загрузить набор на локальный диск. Если вы выбираете тот маршрут, повторно указываете переменную 'URL' выше на файл, который вы загрузили.

% Uncompressed data set
imageFolder = fullfile(downloadFolder,'flower_photos');

if ~exist(imageFolder,'dir') % download only once
    disp('Downloading Flower Dataset (218 MB)...');
    websave(filename,url);
    untar(filename,downloadFolder)
end

flowerImageSet = imageDatastore(imageFolder,'LabelSource','foldernames','IncludeSubfolders',true);

% Total number of images in the data set
numel(flowerImageSet.Files)

ans = 3670

Шаг 1 - выбирает функции изображений извлечения

Тип функции, использованной для извлечения, зависит от типа изображений в наборе. Например, при поиске набора изображений, составленного из сцен (пляжи, города, магистрали), желательно использовать глобальную функцию изображений, такую как цветная гистограмма, которая получает цветное содержимое целой сцены. Однако, если цель состоит в том, чтобы найти конкретные объекты в наборах изображений, то локальными функциями изображений, извлеченными вокруг объекта keypoints, является лучший выбор.

Давайте запустимся путем просмотра одного из изображений, чтобы понять то, как приблизиться к проблеме.

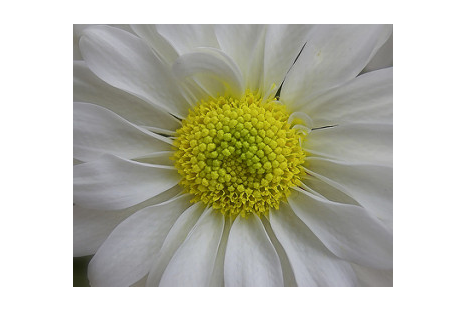

% Display a one of the flower images
figure
I = imread(flowerImageSet.Files{1});
imshow(I);

Отображенное изображение Марио.

В этом примере цель состоит в том, чтобы искать подобные цветы в наборе данных с помощью информации о цвете в изображении запроса. Простой функцией изображений на основе пространственного размещения цвета является хорошее место, чтобы запуститься.

Следующая функция описывает алгоритм, используемый, чтобы извлечь цветные функции от данного изображения. Эта функция будет использоваться в качестве пользовательского экстрактора функции в bagOfFeatures, чтобы извлечь цветные функции.

type exampleBagOfFeaturesColorExtractor.m

function [features, metrics] = exampleBagOfFeaturesColorExtractor(I)
% Example color layout feature extractor. Designed for use with bagOfFeatures.
%
% Local color layout features are extracted from truecolor image, I and
% returned in features. The strength of the features are returned in
% metrics.

[~,~,P] = size(I);

isColorImage = P == 3;

if isColorImage

    % Convert RGB images to the L*a*b* colorspace. The L*a*b* colorspace
    % enables you to easily quantify the visual differences between colors.
    % Visually similar colors in the L*a*b* colorspace will have small
    % differences in their L*a*b* values.
    Ilab = rgb2lab(I);

    % Compute the "average" L*a*b* color within 16-by-16 pixel blocks. The
    % average value is used as the color portion of the image feature. An
    % efficient method to approximate this averaging procedure over
    % 16-by-16 pixel blocks is to reduce the size of the image by a factor
    % of 16 using IMRESIZE.
    Ilab = imresize(Ilab, 1/16);

    % Note, the average pixel value in a block can also be computed using
    % standard block processing or integral images.

    % Reshape L*a*b* image into "number of features"-by-3 matrix.
    [Mr,Nr,~] = size(Ilab);
    colorFeatures = reshape(Ilab, Mr*Nr, []);

    % L2 normalize color features
    rowNorm = sqrt(sum(colorFeatures.^2,2));
    colorFeatures = bsxfun(@rdivide, colorFeatures, rowNorm + eps);

    % Augment the color feature by appending the [x y] location within the
    % image from which the color feature was extracted. This technique is
    % known as spatial augmentation. Spatial augmentation incorporates the
    % spatial layout of the features within an image as part of the
    % extracted feature vectors. Therefore, for two images to have similar
    % color features, the color and spatial distribution of color must be
    % similar.

    % Normalize pixel coordinates to handle different image sizes.
    xnorm = linspace(-0.5, 0.5, Nr);
    ynorm = linspace(-0.5, 0.5, Mr);
    [x, y] = meshgrid(xnorm, ynorm);

    % Concatenate the spatial locations and color features.
    features = [colorFeatures y(:) x(:)];

    % Use color variance as feature metric.
    metrics  = var(colorFeatures(:,1:3),0,2);
else

    % Return empty features for non-color images. These features are
    % ignored by bagOfFeatures.
    features = zeros(0,5);
    metrics  = zeros(0,1);
end

Шаг 2 - создает мешок функций

С заданным типом функции следующий шаг должен изучить визуальный словарь в bagOfFeatures с помощью набора учебных изображений. Код, показанный ниже выборов случайное подмножество изображений от набора данных для обучения и затем, обучает bagOfFeatures с помощью опции 'CustomExtractor'.

Установите doTraining на ложь загружать предварительно обученный bagOfFeatures. doTraining установлен в ложь, потому что учебный процесс занимает несколько минут. Остальная часть примера использует предварительно обученный bagOfFeatures, чтобы сэкономить время. Если вы хотите воссоздать colorBag локально, установите doTraining на истину и полагайте, что параллельные вычисления включения уменьшают время вычислений.

doTraining = false;

if doTraining
    %Pick a random subset of the flower images
    trainingSet = splitEachLabel(flowerImageSet, 0.6, 'randomized');

    % Create a custom bag of features using the 'CustomExtractor' option
    colorBag = bagOfFeatures(trainingSet, ...
        'CustomExtractor', @exampleBagOfFeaturesColorExtractor, ...
        'VocabularySize', 5000);
else
    % Load a pretrained bagOfFeatures
    load('savedColorBagOfFeatures.mat','colorBag');
end

Шаг 3 - индексирует изображения

Теперь, когда bagOfFeatures создается, целый цветочный набор изображений может быть индексирован для поиска. Процедура индексации извлекает функции от каждого изображения с помощью пользовательской функции экстрактора от шага 1. Извлеченные опции закодированы в визуальную гистограмму слова и добавлены в индекс изображений.

if doTraining
    % Create a search index
    flowerImageIndex = indexImages(flowerImageSet,colorBag,'SaveFeatureLocations',false);
else
    % Load a saved index
    load('savedColorBagOfFeatures.mat','flowerImageIndex');
end

Поскольку процессы шага индексации тысячи изображений, остальная часть этого примера использует сохраненный индекс, чтобы сэкономить время. Можно воссоздать индекс локально установкой doTraining к истине.

Шаг 4 - ищет подобные изображения

Последний шаг должен использовать функцию retrieveImages, чтобы искать подобные изображения.

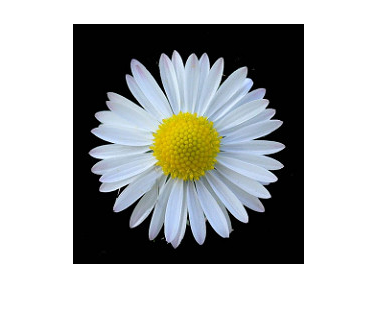

% Define a query image
queryImage = readimage(flowerImageSet,200);

figure
imshow(queryImage)

Отображенное изображение RetinaFunk.

% Search for the top 5 images with similar color content
[imageIDs, scores] = retrieveImages(queryImage, flowerImageIndex,'NumResults',5);

retrieveImages возвращает идентификаторы изображений и множество каждого результата. Очки сортируются от лучше всего до худшего.

scores

scores = 5×1

    0.4822
    0.2143
    0.1389
    0.1384
    0.1320

imageIDs соответствует изображениям в наборе изображений, которые подобны изображению запроса.

% Display results using montage.
figure
montage(flowerImageSet.Files(imageIDs),'ThumbnailSize',[200 200])

Отображенные изображения RetinaFunk, Дженни Доунинг, Mayeesherr, daBinsi, и Стивом Снодгрэссом.

Заключение

Этот пример показал вам, как настроить bagOfFeatures и как использовать indexImages и retrieveImages, чтобы создать поисковую систему изображений на основе цветных функций. Методы, показанные здесь, могут быть расширены к другим типам функции дальнейшей настройкой функций, использованных в bagOfFeatures.

Ссылки

[1] Сивич, J., Зиссермен, A.: Видео Google: текстовое извлечение приближается, чтобы возразить соответствию в видео. \in: ICCV. (2003) 1470-1477

[2] Philbin, J., Приятель, О., Isard, M. A. J.S., Зиссермен: Объектное извлечение с большими словарями и быстро пространственное соответствие. \in: CVPR. (2007)

[3] TensorFlow: как переобучить классификатор изображений для новых категорий.
