visionhdl. DemosaicInterpolator

Создайте полные пиксельные данные RGB из пикселей шаблона Байера

Описание

visionhdl.DemosaicInterpolator обеспечивает фильтр интерполяции шаблона Байера для данных о потоковом видео. Можно выбрать низкую билинейную интерполяцию сложности или умеренную сложность исправленная градиентом билинейная интерполяция. Объект реализует вычисления с помощью эффективных оборудованием алгоритмов для генерации HDL-кода.

Объект выполняет билинейную интерполяцию на 3×3 пиксельное окно с помощью только сложения и сдвиги разряда.
Объект выполняет исправление градиента на 5×5 пиксельное окно. Объект реализует вычисление с помощью сдвига разряда, сложения, и Каноническая цифра со знаком (CSD) низкоуровневая умножается.

Примечание

При запуске в R2016b, вместо того, чтобы использовать метод step, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполняют эквивалентные операции.

Конструкция

D = visionhdl.DemosaicInterpolator возвращает Системный объект, D, который интерполирует R'G'B' данные из пиксельного потока шаблона Байера.

D = visionhdl.DemosaicInterpolator(Name,Value) возвращает Системный объект, D, с дополнительными опциями, заданными одним или несколькими Name, аргументы пары Value. Name является именем свойства, и Value является соответствующим значением. Имя должно находиться внутри одинарных кавычек (' '). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

InterpolationAlgorithm

Алгоритм объектное использование, чтобы вычислить недостающие пиксельные значения.

Bilinear — Среднее значение пиксельных значений в окружении 3×3 окружение.
Gradient-corrected linear (значение по умолчанию) — Билинейное среднее значение, исправленное для градиента интенсивности.

SensorAlignment

Цветная последовательность пикселей во входном потоке.

Задайте последовательность R, G, и пиксели B, которые соответствуют блоку 2 на 2 пикселей в верхнем левом углу входного изображения. Задайте последовательность в слева направо, порядок от начала до конца. Например, значение по умолчанию, RGGB, представляет изображение с этим шаблоном.

LineBufferSize

Размер буфера памяти строки, заданного как целое число.

Выберите степень 2, который размещает количество активных пикселей в горизонтальной строке. Если вы задаете значение, которое не является степенью двойки, объект использует следующую самую большую степень двойки. Когда вы устанавливаете InterpolationAlgorithm на Bilinear, объект выделяет 2 LineBufferSize ячейками памяти. Когда вы устанавливаете InterpolationAlgorithm на Gradient-corrected linear, объект выделяет 4 LineBufferSize ячейками памяти.

Значение по умолчанию: 2048

Методы

шаг	Demosaic видеопоток шаблона Байера

Характерный для всех системных объектов
`release`	Позвольте изменения значения свойства Системного объекта

Примеры

развернуть все

Demosaic изображение шаблона Байера

Попробовать в MATLAB

Этот пример создает полные пиксельные данные RGB из изображения миниатюр шаблона Байера.

Установите размерности тестового изображения. Загрузите файл исходного изображения. Это изображение находится в шаблоне Байера: каждый пиксель представлен одним значением, чередовав зеленые значения с красными и синими значениями. Затем выберите фрагмент изображения, совпадающего с желаемым тестовым размером. Эти смещения выбирают поверхность женщины в изображении.

frmActivePixels = 256;
frmActiveLines = 192;
frmOrig = imread('mandi.tif');
frmInput = frmOrig(900:899+frmActiveLines, 2350:2349+frmActivePixels);
figure
imshow(frmInput)
title 'Input Image'

Создайте сериализатор, возражают и задают размер неактивных пиксельных областей.

frm2pix = visionhdl.FrameToPixels(...
      'NumComponents',1,...
      'VideoFormat','custom',...
      'ActivePixelsPerLine',frmActivePixels,...
      'ActiveVideoLines',frmActiveLines,...
      'TotalPixelsPerLine',frmActivePixels+10,...
      'TotalVideoLines',frmActiveLines+10,...
      'StartingActiveLine',6,...
      'FrontPorch',5);

Создайте объект интерполятора. Задайте последовательность значений цвета, совпадающих с пикселями 2 на 2 в верхнем левом углу изображения.

BayerInterpolator = visionhdl.DemosaicInterpolator(...
   'SensorAlignment', 'RGGB');

Сериализируйте тестовое изображение. pixIn является вектором пиксельных значений. ctrlIn является вектором структур управляющего сигнала.

Примечание: Этот синтаксис запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным синтаксисом step. Например, замените myObject(x) на step(myObject,x).

[pixIn,ctrlIn] = frm2pix(frmInput);

Настройте переменные и сгенерируйте {R, G, B} триплет для каждого пикселя в потоке. Этот пример распечатывает сообщение о ходе выполнения каждые 32 строки.

[pixels,lines,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix);
ctrlOut  = repmat(pixelcontrolstruct,numPixelsPerFrame,1);
pixOut = zeros(numPixelsPerFrame,3,'uint8');
lineCount = 1;
for p = 1:numPixelsPerFrame
    if ctrlIn(p).hEnd
         lineCount = lineCount+1;
         if mod(lineCount,32)==0
              fprintf('Processing... line %d\n',lineCount)
         end
    end
    [pixOut(p,:),ctrlOut(p)] = BayerInterpolator(pixIn(p),ctrlIn(p));
end

Processing... line 32
Processing... line 64
Processing... line 96
Processing... line 128
Processing... line 160
Processing... line 192

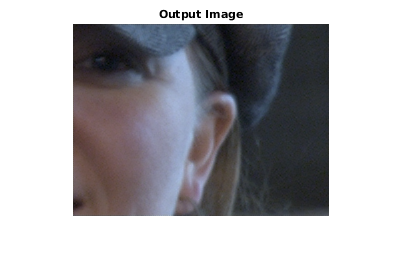

Создайте объект deserializer с форматом, совпадающим с тем из сериализатора. Преобразуйте пиксельный поток во фрейм изображения и отобразите результат.

pix2frm = visionhdl.PixelsToFrame(...
      'NumComponents',3,...
      'VideoFormat','custom',...
      'ActivePixelsPerLine',frmActivePixels,...
      'ActiveVideoLines',frmActiveLines);
[frmOutput,frmValid] = pix2frm(pixOut,ctrlOut);
if frmValid
    figure
    imshow(frmOutput)
    title 'Output Image'
end
